105

ENG

НАСТРОЙКА ВНЕШНЕГО УСТРОЙСТВА УПРАВЛЕНИЯ

Ру

сский

НАСТРОЙКА ВНЕШНЕГО УСТРОЙСТВА УПРАВЛЕНИЯ

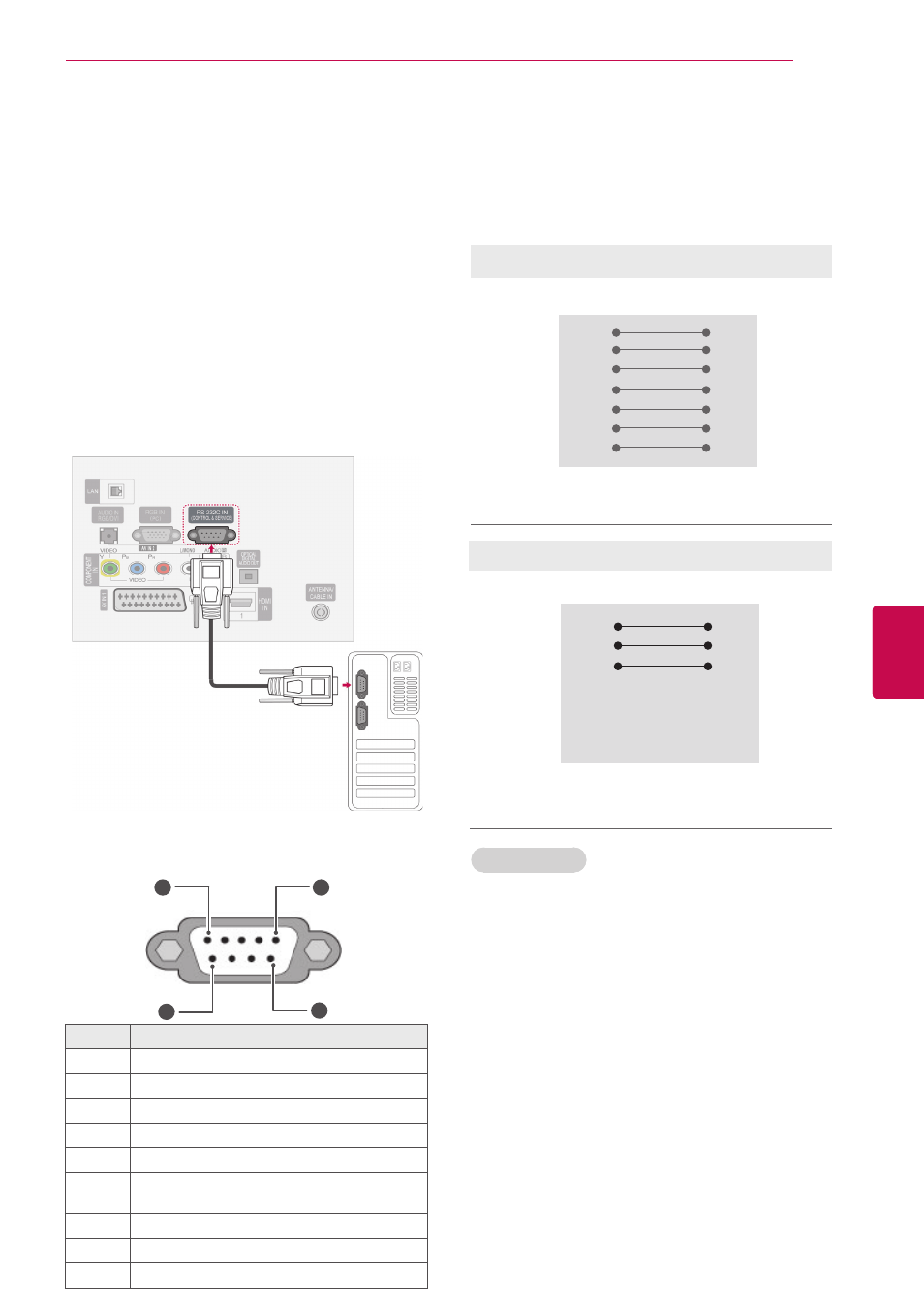

Установка RS-232C

Подключите входной разъем RS-232C к
внешнему устройству управления (например,
к компьютеру или системе контроля аудио/
видео) для управления функциями телевизора
с внешнего устройства.
Подключите последовательный порт
устройства управления к разъему RS-232C,
расположенному на задней панели телевизора.
Соединительный кабель RS-232C не входит в
комплект поставки телевизора.

Тип разъема; 9-контактный,

гнездовой D-Sub

Название контакта

1

Нет соединения

2

RXD (прием данных)

3

TXD (передача данных)

4

DTR (готовность терминала)

5

GND

6

DSR (готовность оборудования передачи

данных)

7

RTS (готовность к передаче)

8

CTS (готовность к приему)

9

Нет соединения

Конфигурации с 3 проводами (нестандартный

кабель)

PC

TV


RXD

2

3

TXD

TXD

3

2

RXD

GND

5

5

GND

DTR

4

6

DTR

DSR

6

4

DSR

RTS

7

7

RTS

CTS

8

8

CTS


D-Sub 9

D-Sub 9

Конфигурации RS-232C

Конфигурации с 7 проводами (стандартный кабель

RS-232C)

PC

TV


RXD

2

3

TXD

TXD

3

2

RXD

GND

5

5

GND

DTR

4

6

DSR

DSR

6

4

DTR

RTS

7

8

CTS

CTS

8

7

RTS


D-Sub 9

D-Sub 9

Установить ID

Установка идентификатора. «Реальное
соответствие данных» на стр.111

1

Для доступа к главному меню нажмите

кнопку

SETTINGS (МЕНЮ).

2

С помощью кнопок навигации перейдите к

ОПЦИИ и нажмите OK.

3

С помощью кнопок навигации перейдите к

элементу

УСТАНОВИТЬ ID и нажмите OK.

4

Перейдите влево или вправо для установки

ID, а затем выберите

Закрыть. Значения

могут быть в диапазоне от 1 до 99.

5

После завершения нажмите

EXIT.

1

5

6

9
