СЫРТҚЫ БАСҚАРУ ҚҰРЫЛҒЫСЫН ОРНАТУ

Телефон ұясының түрі

Нұсқаулықта көрсетілген компьютер мен теледидарды қосу үшін қажет RS-232 кабеліне телефон

розеткасын алу керек.

* Басқа үлгілер үшін USB портына қосыңыз.
* Қосылым интерфейсі теледидардан басқаша болуы мүмкін.

USB IN

(TV)

(PC)

(PC)

RS-232C IN

(CONTROL & SERVICE)

(TV)

(TV)

(PC)

(TV)

(PC)

SERVICE ONLY

RS-232C IN

(CONTROL & SERVICE)

RS-232C IN

(CONTROL & SERVICE)

1

3

2

1

3

2

- немесе

USB IN

(TV)

(PC)

(PC)

RS-232C IN

(CONTROL & SERVICE)

(TV)

(TV)

(PC)

(TV)

(PC)

SERVICE ONLY

RS-232C IN

(CONTROL & SERVICE)

RS-232C IN

(CONTROL & SERVICE)

1

3

2

1

3

2

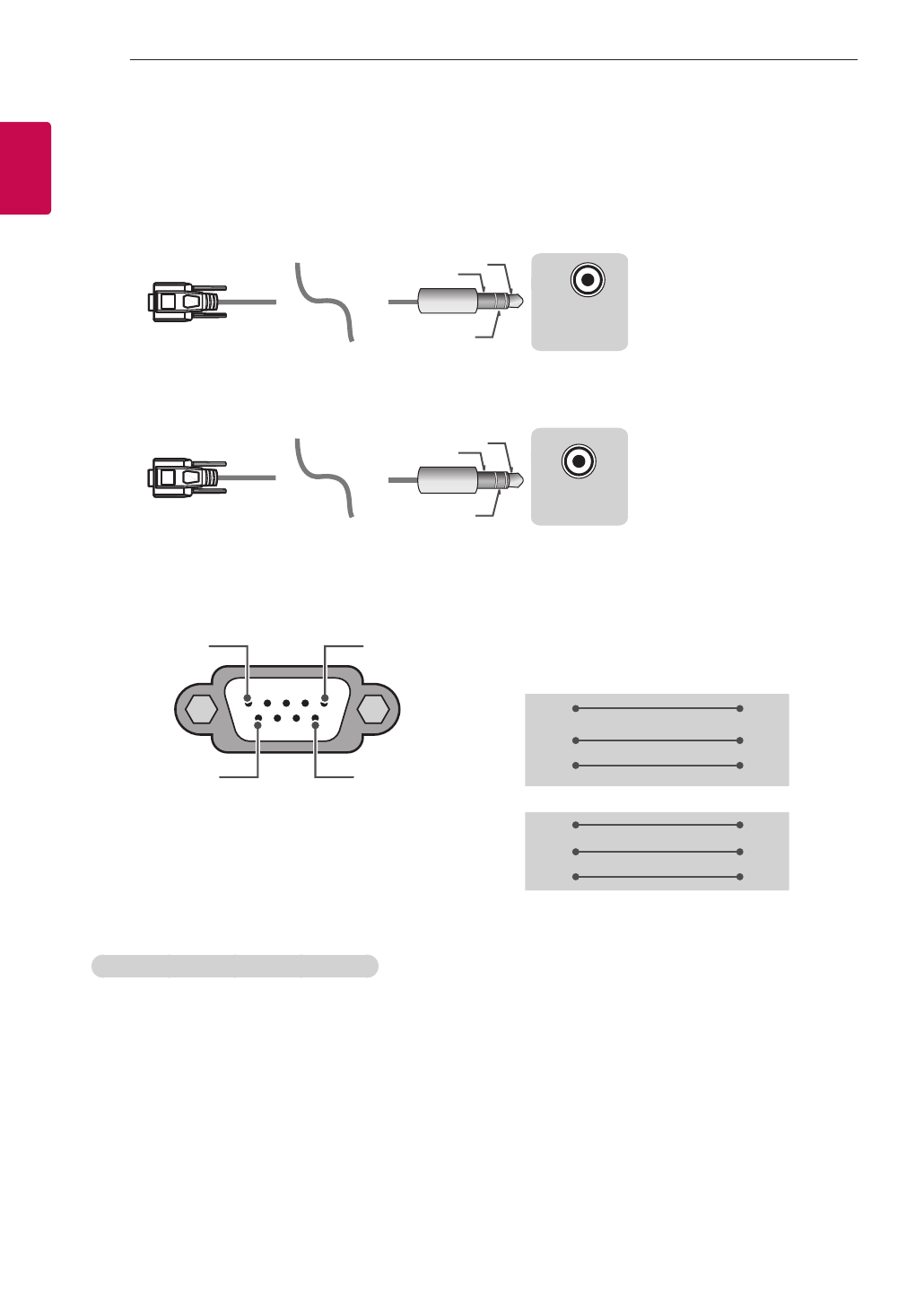

Тұтынушы компьютері

RS-232C конфигурациялары

3 сымды конфигурациялар(Стандартты емес)

1

6

5

9

Компьютер

ТД

RXD

2

2

TXD

TXD

3

1

RXD

GnD

5

3

GnD

НЕМЕСЕ

RXD

3

2

TXD

TXD

2

1

RXD

GnD

5

3

GnD

D-Sub 9

Телефон

RS-232C

(Тізбекті порт)

Set ID (Құрылғы идентификаторы)

Құрылғы идентификаторының нөмірін келесі беттегі «

нақты деректерді экранға шығару» бөлімінен

қараңыз. p.6

1.

Негізгі мәзірлерді ашу үшін

пАрАМеТрЛер түймесін басыңыз.

2.

(*Жалпы → Осы теледидар туралы немесе пАрАМеТр) тармағына жылжу үшін шарлау

түймелерін және

OK түймесін басыңыз.

3.

Кодты орнату тармағына жылжу үшін шарлау түймелерін және OK түймесін басыңыз.

4.

Құрылғы идентификаторы нөмірін таңдау үшін солға немесе оңға жылжыңыз және

ЖАБУ пәрменін

таңдаңыз. Реттеу ауқымы 1-99 болып табылады.

5.

Аяқтаған кезде,

ШЫҒУ түймесін басыңыз.
