НАСТРОЙКА ВНЕШНЕГО УСТРОЙСТВА УПРАВЛЕНИЯ
Тип гнезда для телефона
•
Необходимо приобрести переходник с телефонного кабеля на RS-232 для подключения ПК к
телевизору, специальный тип которого указан в руководстве.
* Для других моделей устанавливайте соединение через порт USB.
* Интерфейс подключения может отличаться от интерфейса вашего телевизора.
USB IN
(TV)
(PC)
(PC)
RS-232C IN
(CONTROL & SERVICE)
(TV)
(TV)
(PC)
(TV)
(PC)
SERVICE ONLY
RS-232C IN
(CONTROL & SERVICE)
RS-232C IN
(CONTROL & SERVICE)
1
3
2
1
3
2
- или
USB IN
(TV)
(PC)
(PC)
RS-232C IN
(CONTROL & SERVICE)
(TV)
(TV)
(PC)
(TV)
(PC)
SERVICE ONLY
RS-232C IN
(CONTROL & SERVICE)
RS-232C IN
(CONTROL & SERVICE)
1
3
2
1
3
2

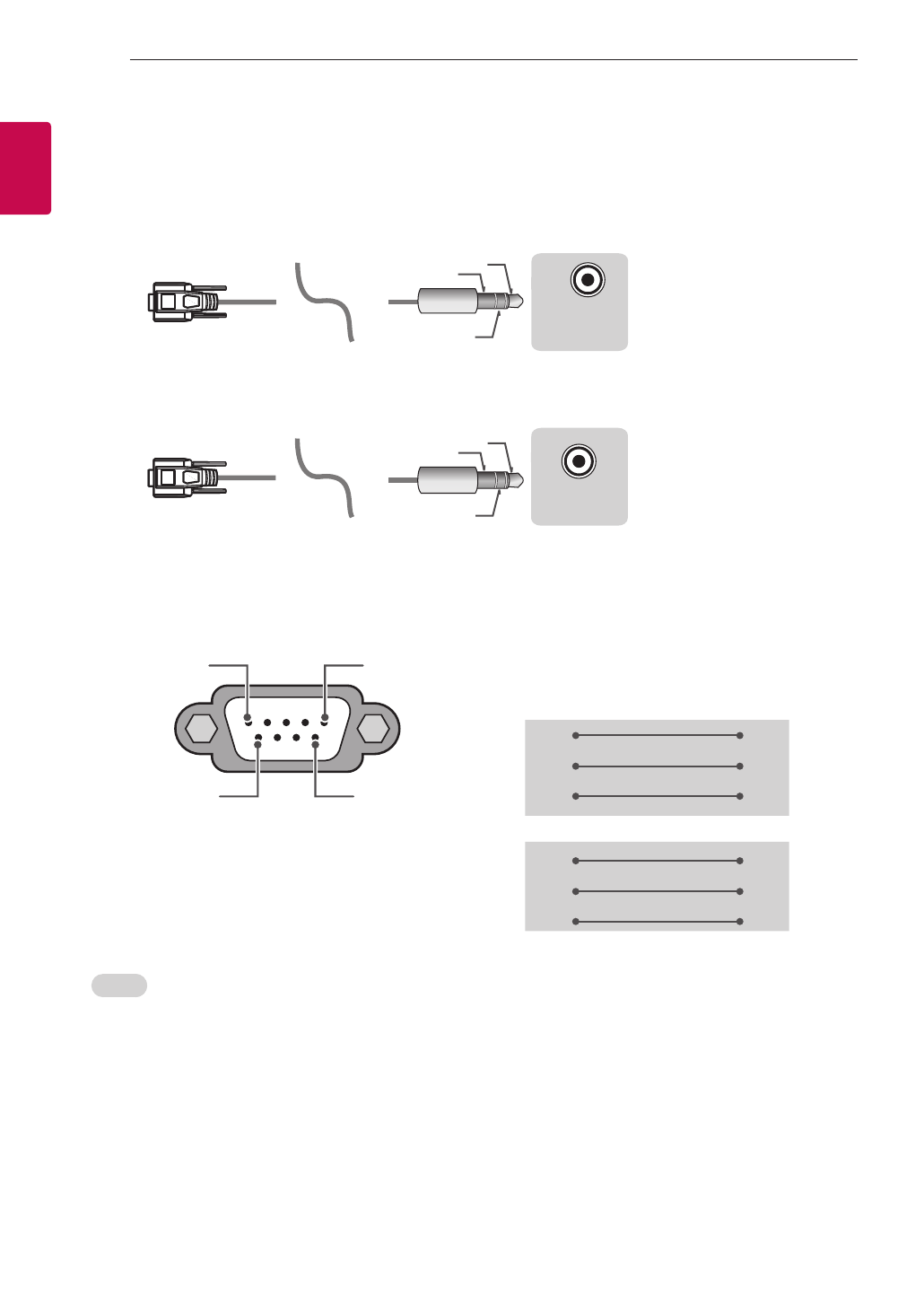

Компьютер пользователя
Конфигурации RS-232C
Конфигурации с 3 проводами (нестандартный
кабель)
1
6
5
9
PC
TV
RXD
2
2
TXD
TXD
3
1
RXD
GND
5
3
GND
или
RXD
3
2
TXD
TXD
2
1
RXD
GND
5
3
GND
D-Sub 9
Телефон
RS-232C
(Последовательный порт)
Set ID
Для установки идентификатора см.
Реальное соответствие данных на стр.6
1.
Для доступа к главному меню нажмите кнопку
настройки.
2.
С помощью кнопок навигации перейдите к элементу
(*Общие → Сведения о телевизоре или
УСТАнОВКИ)
и нажмите
ОК
.
3.
С помощью кнопок навигации перейдите к элементу
Установить идентификатор и нажмите ОК.
4.
Перейдите влево или вправо для установки идентификатора, а затем выберите
ЗАКРЫТЬ.
Значения могут быть в диапазоне от 1 до 99.
5.
После завершения нажмите
ВЫЙТИ.
* (в зависимости от модели)
