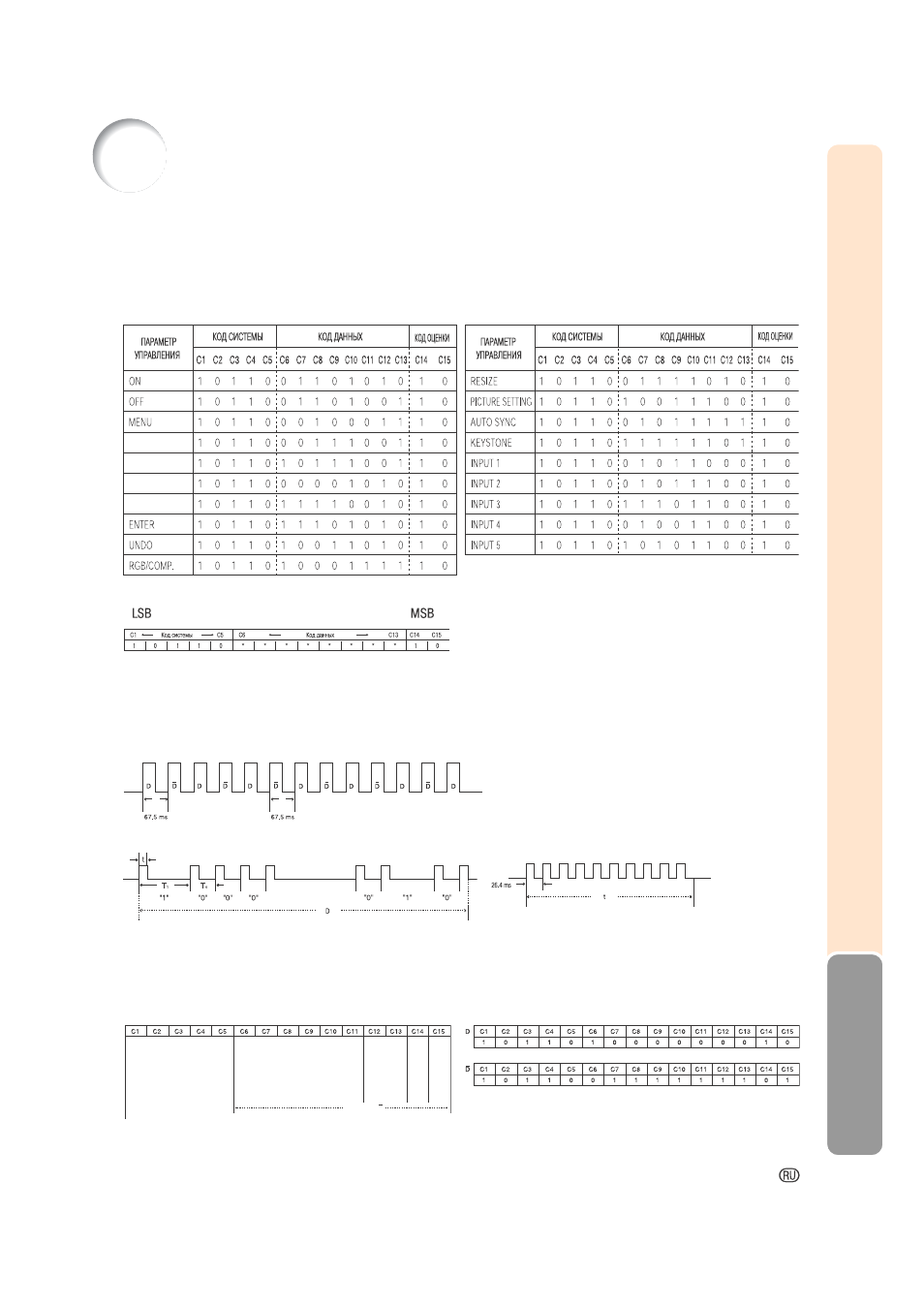

87

Приложение

Характеристики проводного пульта дистанционного управления

• Мини-разъ¸м oäèàìåòðîì 3,5 мм.

• Внешний контакт: GND

• Внутренний контакт: +3,3 В

Спецификация разъема проводного пульта ДУ

Функции и передаваемые коды

Коды функций проводного пульта дистанционного управления

• Системные коды с С1 по С5 всегда равны «10110».

• Коды с С14 по С15 это инверсные биты подтверждения, где «10» означает «передний», а «01» означает «задний».

Формат сигнала пульта дистанционного управления Sharp

Формат передачи: 15-битная посылка

Форма выходного сигнала: используется импульсно-позиционная модуляция

• t = 264 мкс

•Несущая частота испульсов = 37917 кГц

• Т

0

= 1,05 мс

•Скважность = 1:1

• Т

1

= 2,10 мс

Код управления передачей

15 битов

Общие для D è D

_

биты

данных

Системный адрес

Биты данных функции

Инверсия в D

_

Расши-

рение

данных

Маска

Признак

завершения

Пример инверсии D â D

_
