Введение
11

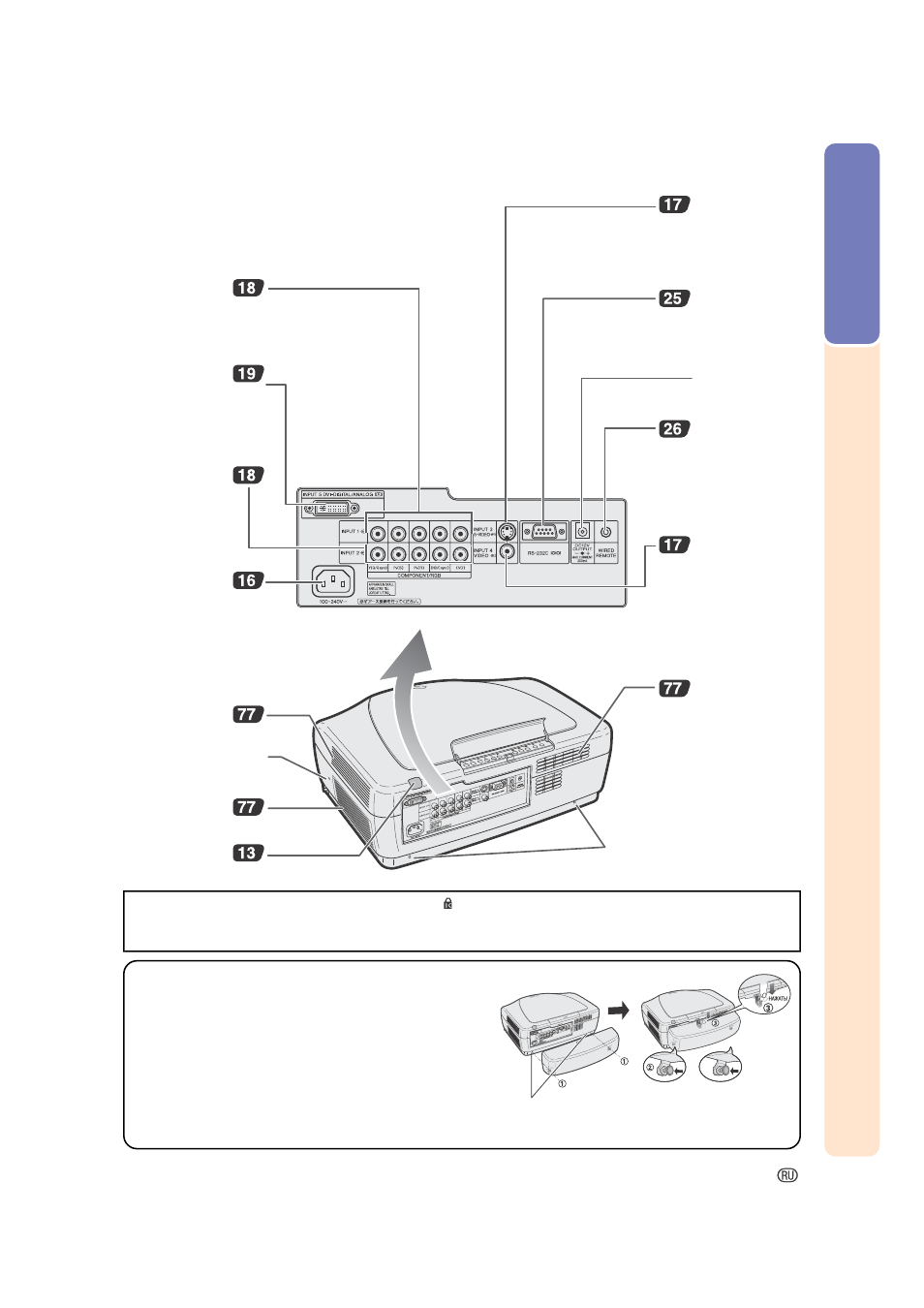

Проектор (Вид сзади)
Использование защитной системы Kensington Lock
В данной модели проектора имеется разъем для подключения системы обеспечения безопасности Kensington MicroSaver Security System.
Подробнее с системой и ее использованием для защиты проектора можно познакомиться в прилагаемой к ней инструкции по эксплуатации.
Использование крышки секции разъемов
При подключении проектора к компьютеру и креплении его на потолке для
укрытия кабелей используйте крышку секцииразъемов (входящую в комплект
поставки).
Установка крышки секции разъемов
А Выровняйте выступ на крышке секции с выемкой выступа на задней
панели проектора.
Б Нажмите на выступ - крючок в направлении, указанном на рисунке
стрелкой для закрепления крышки на проекторе.
В Вставьте крышку секции разъемов в монтажную выемку проектора,
нажимая пальцами на язычки крышки в направлении «наружу».
Удалите резиновые колпачки, прикрепленные к проектору
и закрепите хомутики.
Разъемы ВХОД 1
Входы компонентных и
RGB cèãíàëîâ.
Разъем ВХОД 5
Вход для цифровых DVI,
компъютерных RGB и
компонентных
cèãíàëîâ.
Разъемы ВХОД 2
Входы компонентных и
RGB cèãíàëîâ.
Гнездо для
подключения к
сети переменного
тока
Входное
вентиляционное
отверстие
Входное
вентиляционное
отверстие
Разъем Kensington
Security Standard
Выходное
вентиляционное
отверстие
Датчик ДУ
Резиновый колпачок
Крышка секции разъемов может быть
прикреплена к проектору после снятия
колпачков.
Разъем ВХОД 3
Вход для подключения
видеооборудования с
разъемом S-видео.
Разъем RS-232C
Для управления
проектора с
компьютера.
Разъем ВЫХОД
постоянного тока
напряжением 12 В
Вход для
подключения
ПРОВОДНОГО
ПУЛЬТА ДУ
Разъем ВХОД 4
Вход для подключения
видеооборудования.
