Управление проектором с компьютера, Подключения – Инструкция по эксплуатации Sharp XG-PH50X
Страница 37
35
Вид сбоку
К разъему RS 232C
К разъему RS 232C
Кабель управления RS 232C
(перекрестного типа, приобретается
отдельно)
Компьютер

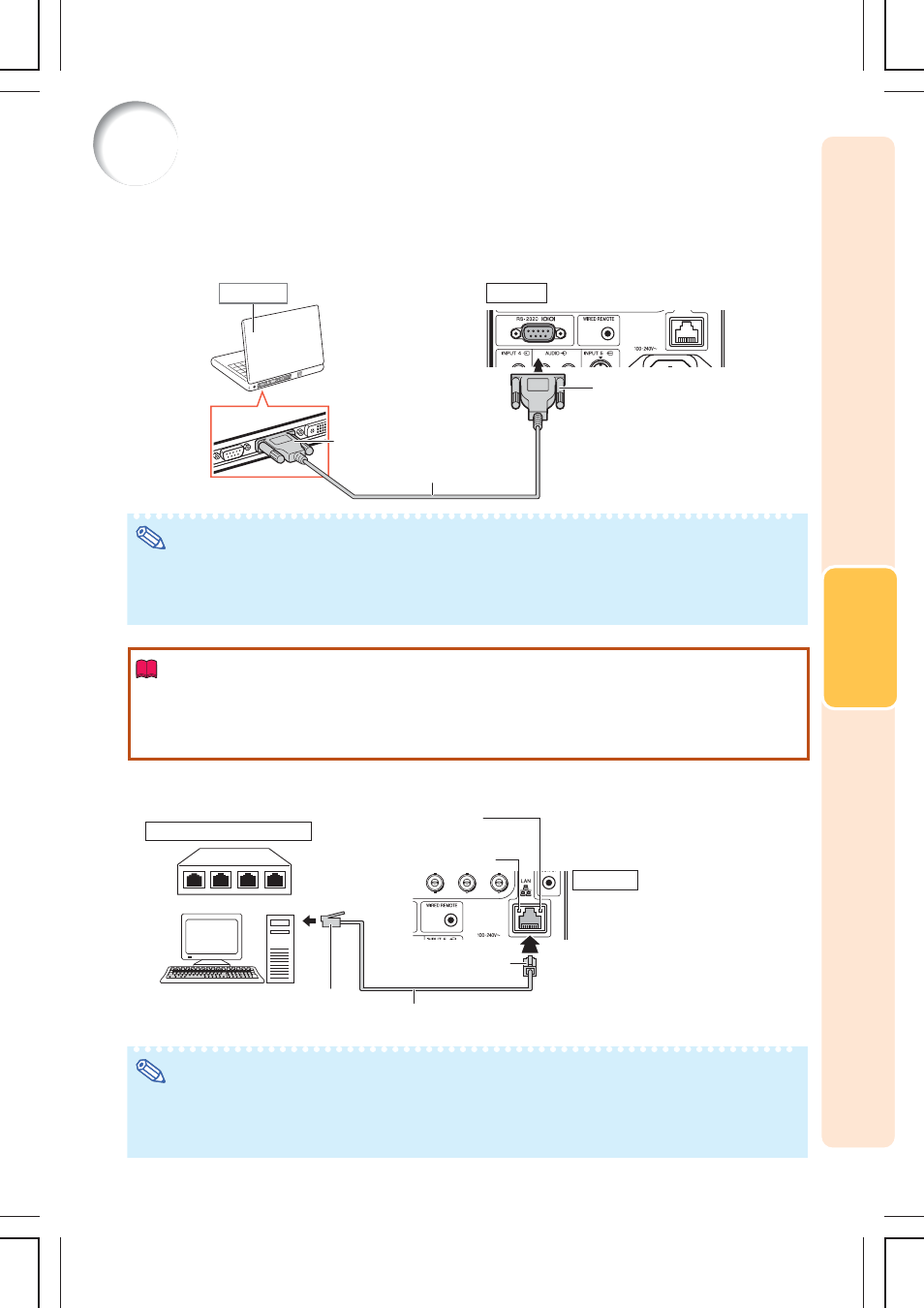

Управление проектором с компьютера
При подключении разъема проектора RS 232C к разъему компьютера RS 232C или разъема
LAN проектора к разъему LAN компьютера компьютер может быть использован для управления
проектором. Подробнее смотрите в “РУКОВОДСТВЕ ПО УСТАНОВКЕ”, записанном на
входящем в комплект поставки диске CD ROM.
Подключение к компьютеру при помощи кабеля RS 232C
Примечание
• Если для разъема компьютера неправильно произведена установка, функция RS 232C может не
активизироваться. Подробнее смотрите в руководстве по эксплуатации компьютера.
• Смотрите в “РУКОВОДСТВЕ ПО УСТАНОВКЕ”, записанном на входящем в комплект поставки диске
CD ROM, о спецификациях и командах RS 232C.
Информация
• Подключайте кабель RS 232C только к порту RS 232C компьютера. При подключении к любому
другому разъему возможна поломка компьютера или проектора.
• Не подключайте кабель RS 232C к компьютеру и не отключайте его при включенном компьютере.
Это может привести к поломке компьютера.
○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
Подключения
Подключение к разъему компьютера LAN при помощи кабеля LAN
Примечание
•При подключении к концентратору используйте кабель
прямого подключения 5 категории (CAT 5)
(приобретается отдельно).
•При подключении к компьютеру используйте кабель
перекрестного подключения 5 категории (CAT 5)
(приобретается отдельно).
* Для соблюдения безопасности
при подключении к разъему LAN
не используйте кабель типа
телефонного; это может привести
к избыточному напряжению.
Концентратор или компьютер
TX/RX LED (желтый)
Загорается при приеме/
передаче данных.
LINK LED (зеленый)
Загорается при
установке связи.
К гнезду LAN
To LAN terminal
Кабель LAN
(5 категории, приобретается отдельно)
Вид сбоку
