40
Тандемное проецирование
Подключите разъем INPUT 1
(ВХОД 1) проектора 1 к выходу
RGB компьютера при помощи RGB
кабеля.
(См. стр. 27 руководства по эксплуатации
проектора).
Подключите разъем OUTPUT (FOR
INPUT 1,2) (ВЫХОД (ДЛЯ ВХОДА
1,2)) проектора 1 к разъему INPUT
1 проектора 2 при помощи RGB
кабеля.
(См. стр. 36 руководства по эксплуатации
проектора).
6 Подключите разъем LAN
проектора 1 к разъему LAN
проектора 2 при помощи
приобретенного отдельно кабеля
LAN (UTP кабеля, 5 категории,
перекрестного типа).
Включите сначала оба проектора,
а затем компьютер.
8
7
9
Примечание
•При подключении кабеля RGB к проектору
2 используйте вход с тем же номером, что
и на проекторе 1 (в данном случае INPUT
1).
Приложение

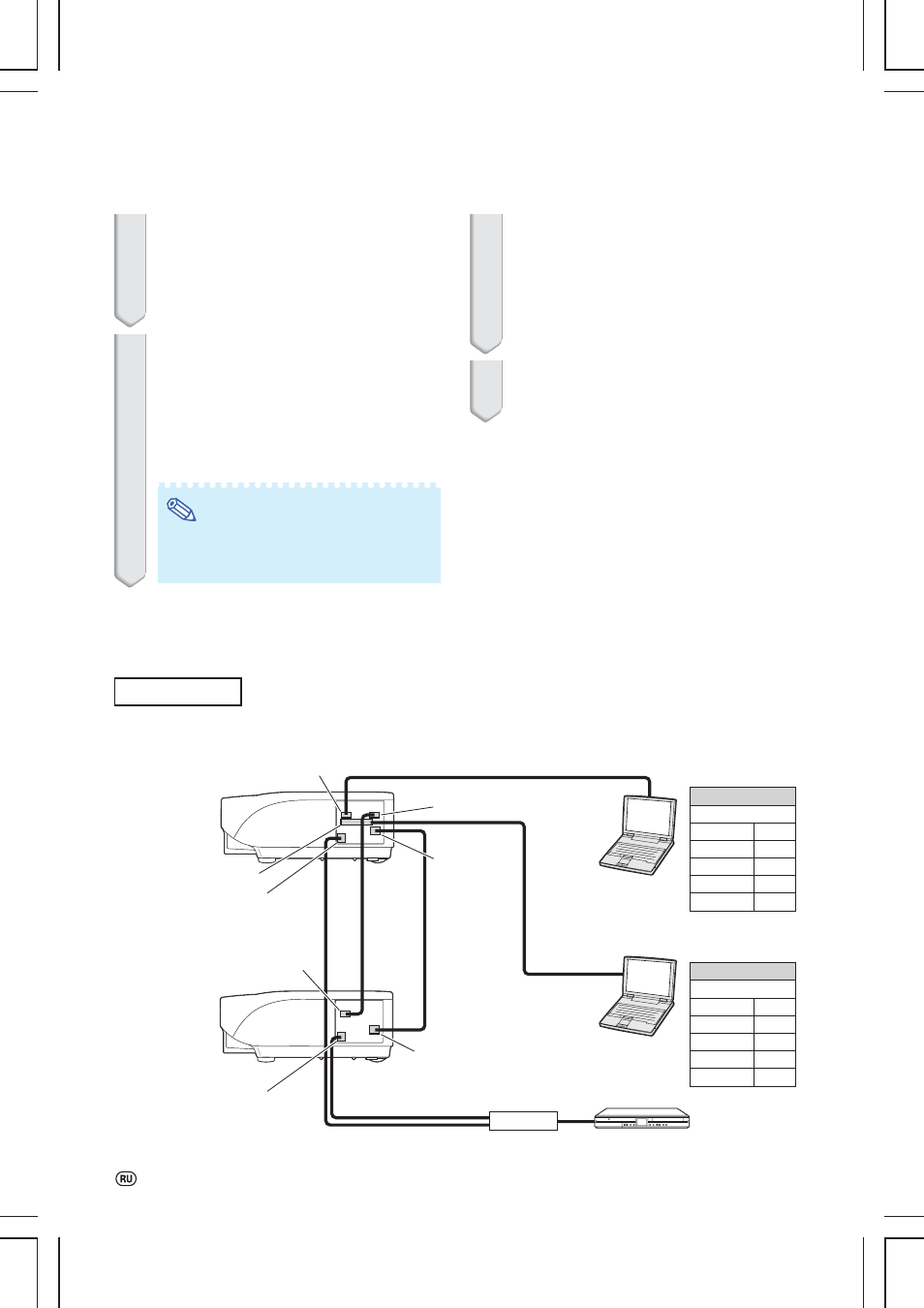

Ниже приводится пример подачи на вход изображений с нескольких источников.
Видеоустройство
Распределитель
RGB кабель
5 BNC 15 конт.
D sub кабель
Композитный видеокабель
RGB
кабель
Кабель LAN
(перекрестн.
типа)
Проектор 1:
Главный
(Master)
Проектор 2:
Вспомог.
(Slave)
Разъем
OUTPUT (FOR INPUT 1, 2)
Разъем INPUT 1
Разъем INPUT 1
Разъемы INPUT 2
Разъем INPUT 4
Разъем INPUT 4
Разъем LAN
Разъем LAN
Компьютер
Компьютер
Master
Установки
ON
ON
OFF
ON
OFF
ON
OFF
OFF
ON
OFF
INPUT1
INPUT2
INPUT3
INPUT4
INPUT5
Slave
Установки
INPUT1
INPUT2
INPUT3
INPUT4
INPUT5
Проектор 1
Проектор 2
