НАЗВАНИЯ ЧАСТЕЙ МАШИНЫ И ИХ ФУНКЦИИ
21

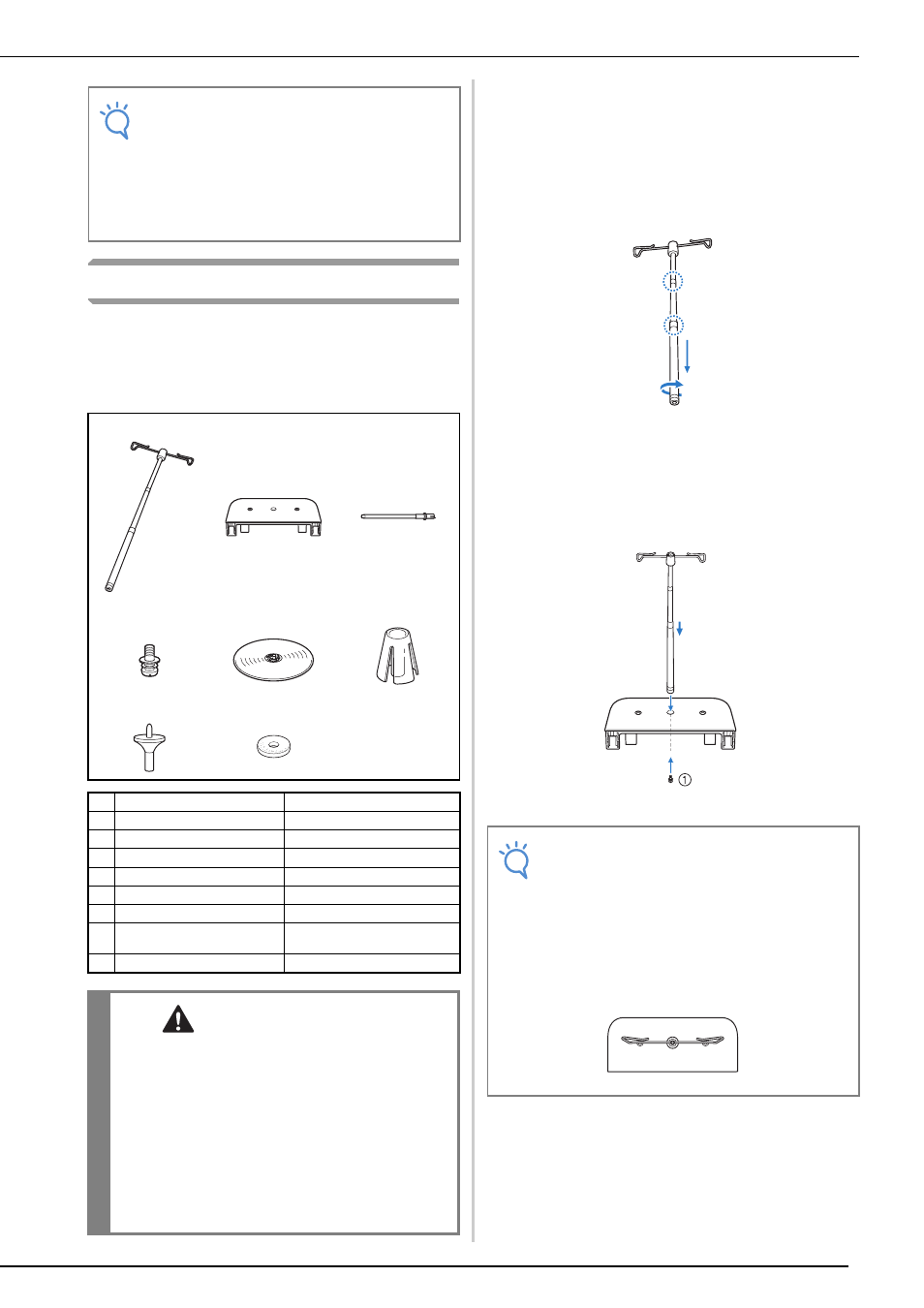

Использование стойки для катушки
Входящая в комплект поставки стойка для
катушек полезна при использовании катушек с
нитью с большим диаметром (с перекрестно
намотанной нитью). Стойка для катушек
может держать две катушки с нитью.
■ Сборка стойки для катушек
a
Полностью вытяните стержень
телескопического нитенаправителя и
поверните стержень так, чтобы два
внутренних фиксатора встали на
место со щелчком.
b
Вставьте стержень телескопического
нитенаправителя в круглое отверстие
на подставке для катушек и затем
отверткой надежно затяните винт (a)
с обратной стороны.
a
Винт
Примечание
•
Карты с данными для вышивания,
приобретенные в других странах, могут оказаться
непригодными для работы с данной машиной.
•
Полный список дополнительных
принадлежностей и вышивальных карт
для вашей машины можно получить у
местного официального дилера Brother.
1
2
3
4
5
6
7
8
№
Наименование
Код изделия
1
Телескопический нитенаправитель
XE0776-001
2
Подставка для катушек
XE4637-001
3
Стержень для катушки (2 шт.)
XA6313-051
4
Винт с гайкой
XC7568-051
5
Колпачок катушки (XL) (2 шт.)
XE0779-001
6
Держатель катушек (2 шт.)
XA0679-050
7
Основание колпачка
катушки (2 шт.)
XE0780-001
8
Подкладка под катушку (2 шт.)
XC7134-051
ОСТОРОЖНО!
•
Не поднимайте ручку машины, когда
установлена стойка для катушек.
•
Не нажимайте на телескопический
нитенаправитель и не тяните за него с
чрезмерным усилием, так как это может
привести к повреждению оборудования.
•
Не помещайте на подставке для катушек
посторонние предметы.
•
Не пытайтесь намотать нить на шпульку
во время шитья с использованием
стойки для катушек.
Примечание
•
Фиксаторы на стержне телескопического
нитенаправителя должны быть надежно
защелкнуты, а верхняя часть
нитенаправителя должна находиться
непосредственно над стержнем для
катушки. Кроме того, убедитесь, что
стержень надежно затянут в подставке
для катушек.
