НАЗВАНИЯ ЧАСТЕЙ МАШИНЫ И ИХ ФУНКЦИИ
14

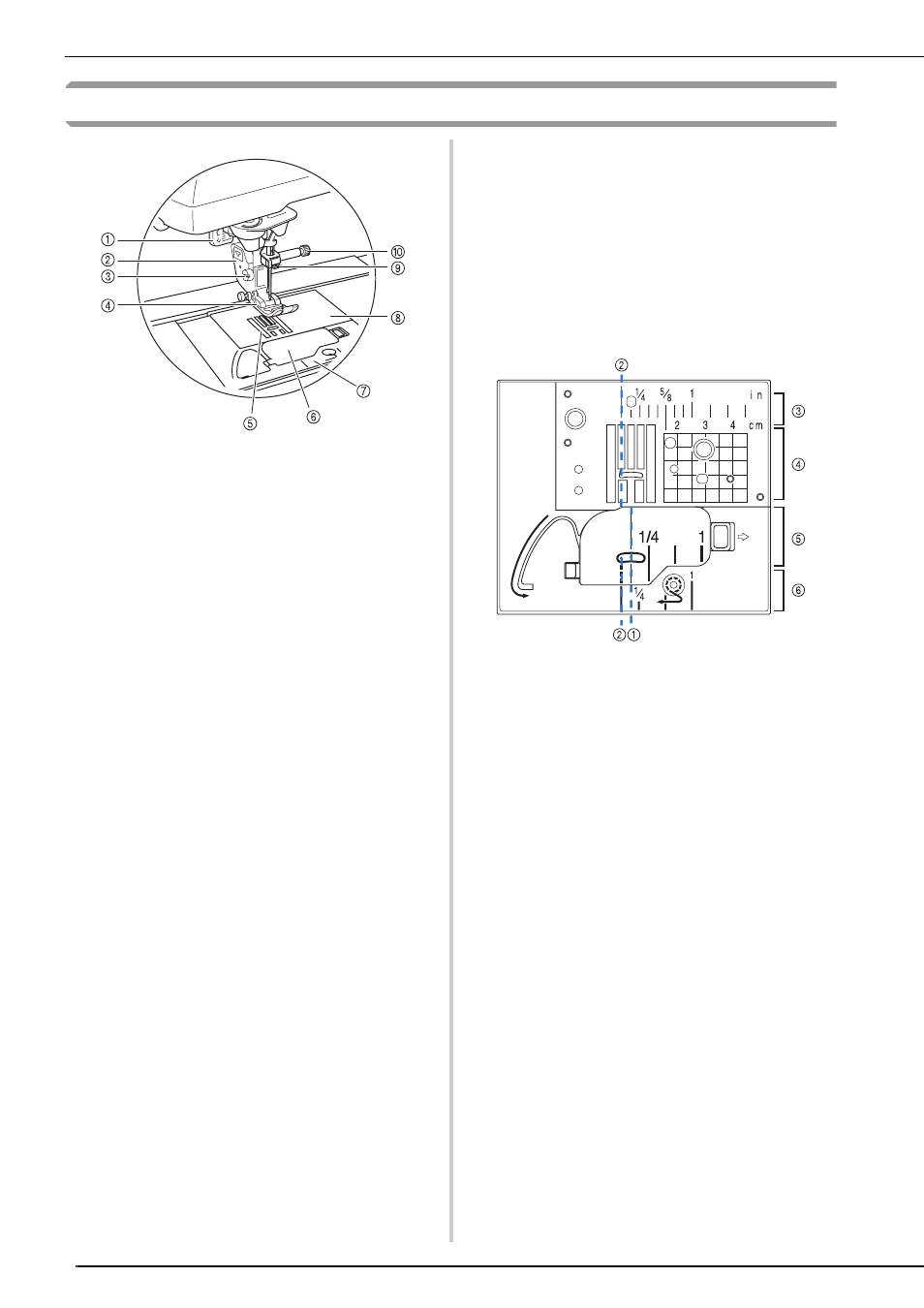

Область иглы и прижимной лапки
a
Рычажок для обметывания петель
Рычажок для обметывания петли используется для
выполнения петель с использованием прижимной лапки
для обметывания петель за один прием. (стр. 132)
b
Держатель прижимной лапки
Прижимная лапка устанавливается на держатель
прижимной лапки. (стр. 65)
c
Винт держателя прижимной лапки
Винт держателя прижимной лапки используется для
фиксации прижимной лапки. (стр. 66)
d
Прижимная лапка
Прижимная лапка служит для приложения к материалу
постоянного давления во время шитья. Установите лапку,
соответствующую выбранному типу строчки. (стр. 65)
e
Гребенки транспортера
Гребенки транспортера служат для подачи ткани в
направлении шитья.
f
Крышка челночного устройства
Для установки шпульки необходимо открыть крышку
челночного устройства. (стр. 54, 103)
g
Крышка игольной пластины
Снимите крышку игольной пластины для очистки челнока.
(
стр. 97, 219)
h
Игольная пластина
На игольной пластине нанесена разметка, помогающая при
выполнении прямых швов. (стр. 96)
i
Нитенаправитель игловодителя
Пропустите верхнюю нить через нитенаправитель
игловодителя. (стр. 57)
j
Винт иглодержателя
Винт иглодержателя используется для фиксации иглы в
иглодержателе. (стр. 66)
Размеры на игольной пластине, крышке
челночного устройства (с отметкой) и
крышке игольной пластины
Размеры на крышке челночного устройства
являются опорными значениями для рисунков
со средним (центральным) положением иглы.
Размеры на игольной пластине и крышке
игольной пластины являются опорными
значениями для строчек с левым положением
иглы.
a
Для строчек со средним (центральным)
положением иглы
b
Для строчек с левым положением иглы
c
Левое положение иглы на игольной пластине
<
дюймы>
d
Левое положение иглы на игольной пластине
<
см>
e
Среднее (центральное) положение иглы на
крышке челночного устройства (с отметкой)
<
дюйм>
f
Левое положение иглы на крышке игольной
пластины <дюймы>
