УХОД И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Приложение
233
8
i i

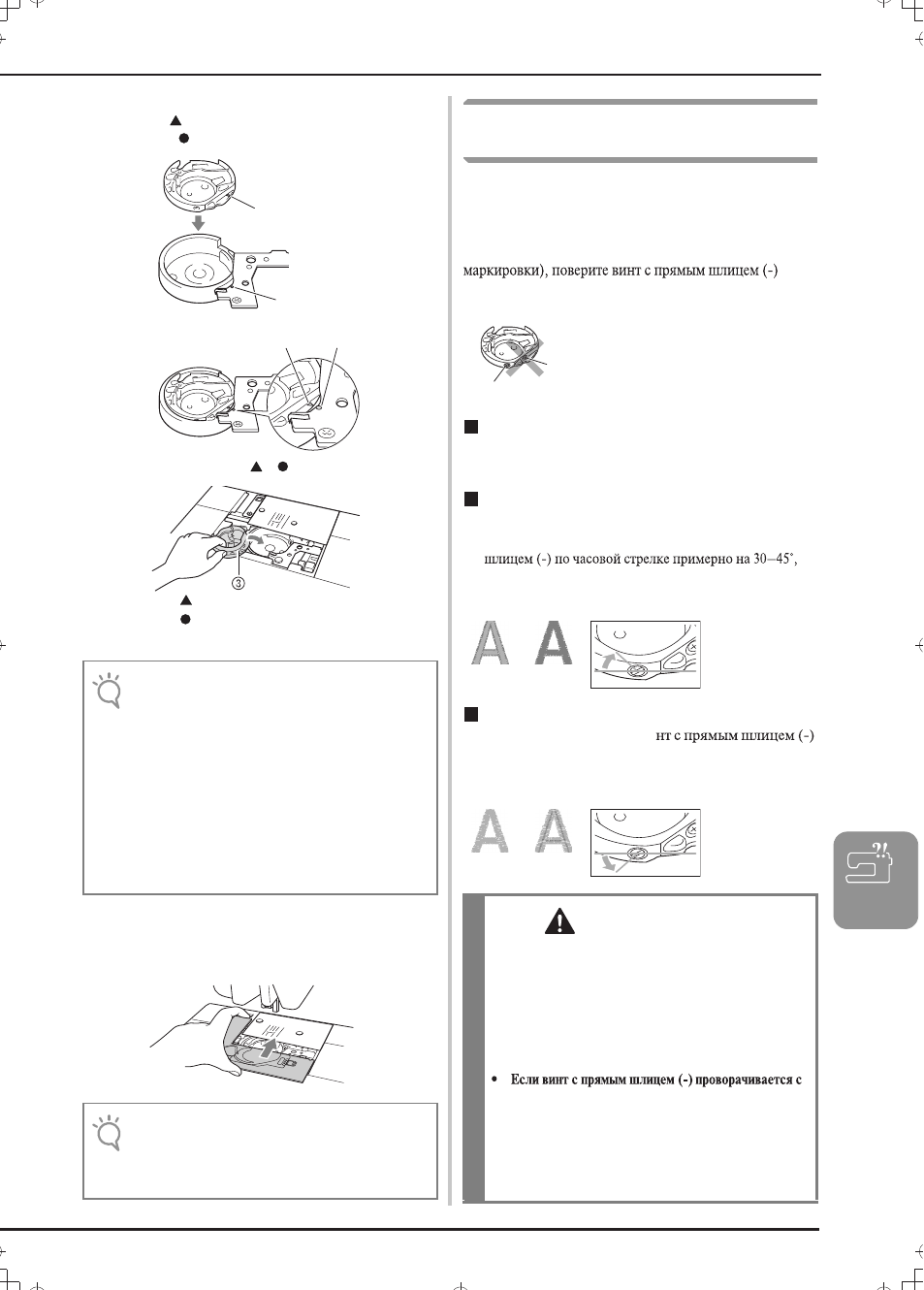

Вставьте шпульный колпачок так, чтобы
метка на шпульном колпачке совпала с
меткой на машине.
* Совместите метки и .
a Метка
b Метка
c Шпульный колпачок
j
Вставьте крышку игольной пластины в
предназначенные для нее пазы на игольной
пластине и задвиньте крышку на место.
Регулировка дополнительного
шпульного колпачка (без маркировки)
Дополнительный шпульный колпачок (без маркировки)
можно легко отрегулировать, когда требуется изменить
натяжение нижней нити соответственно используемой
нити. Чтобы отрегулировать натяжение нижней нити
для функции вышивания при использовании
дополнительного шпульного колпачка (без
небольшой отверткой.
Правильное натяжение
Инструкции по правильному натяжению нити
см. на стр. 170.
Слабое натяжение нижней нити
Нижняя нить немного видна на лицевой стороне
материала. В этом случае поверите винт с прямым
чтобы увеличить натяжение нижней нити. Будьте
осторожны, не затягивайте винт слишком сильно!
Сильное натяжение нижней нити
В этом случае поверите ви
против часовой стрелки примерно на 30–45°,
чтобы уменьшить натяжение нижней нити. Будьте
осторожны, не затягивайте винт слишком сильно!
Примечание
• Никогда не пользуйтесь шпульным
колпачком, на котором имеются
царапины. Это может привести к
запутыванию верхней нити, поломке иглы
или ухудшению характеристик машины. По
поводу приобретения нового шпульного
колпачка (код детали:XC31532051
(зеленый винт), XC81672051 (розовый
винт)) обратитесь в ближайший
уполномоченный сервисный центр.
• Убедитесь, что шпульный колпачок
установлен правильно. В противном
случае может сломаться игла.
Примечание
• Если игольная пластина снята, очень
важно перед установкой шпульного
колпачка заново установить игольную
пластину и затянуть винты.
a
b
b a
a Не закручивайте винт с
крестовым шлицем (+).
b Отрегулируйте при помощи
отвертки (малой).
a Лицевая
сторона
b Изнаночная
сторона
a Лицевая
сторона
b Изнаночная
сторона
ВНИМАНИЕ
• При регулировке дополнительного шпульного
колпачка обязательно снимайте шпульку с
дополнительного шпульного колпачка.
• НЕ МЕНЯЙТЕ затяжку винта (+) с крестовым
шлицем на дополнительном шпульном колпачке,
поскольку это может привести к неисправимому
повреждению шпульного колпачка.
трудом, не прилагайте усилия. Слишком сильная
затяжка винта или слишком большое усилие в
любом направлении вращения может привести к
повреждению шпульного колпачка. В случае
повреждения шпульный колпачок, возможно, не
сможет обеспечивать надлежащее натяжение нити.
1
2
1 2
1 2
