НАЗВАНИЯ ЧАСТЕЙ МАШИНЫ И ИХ ФУНКЦИИ
2

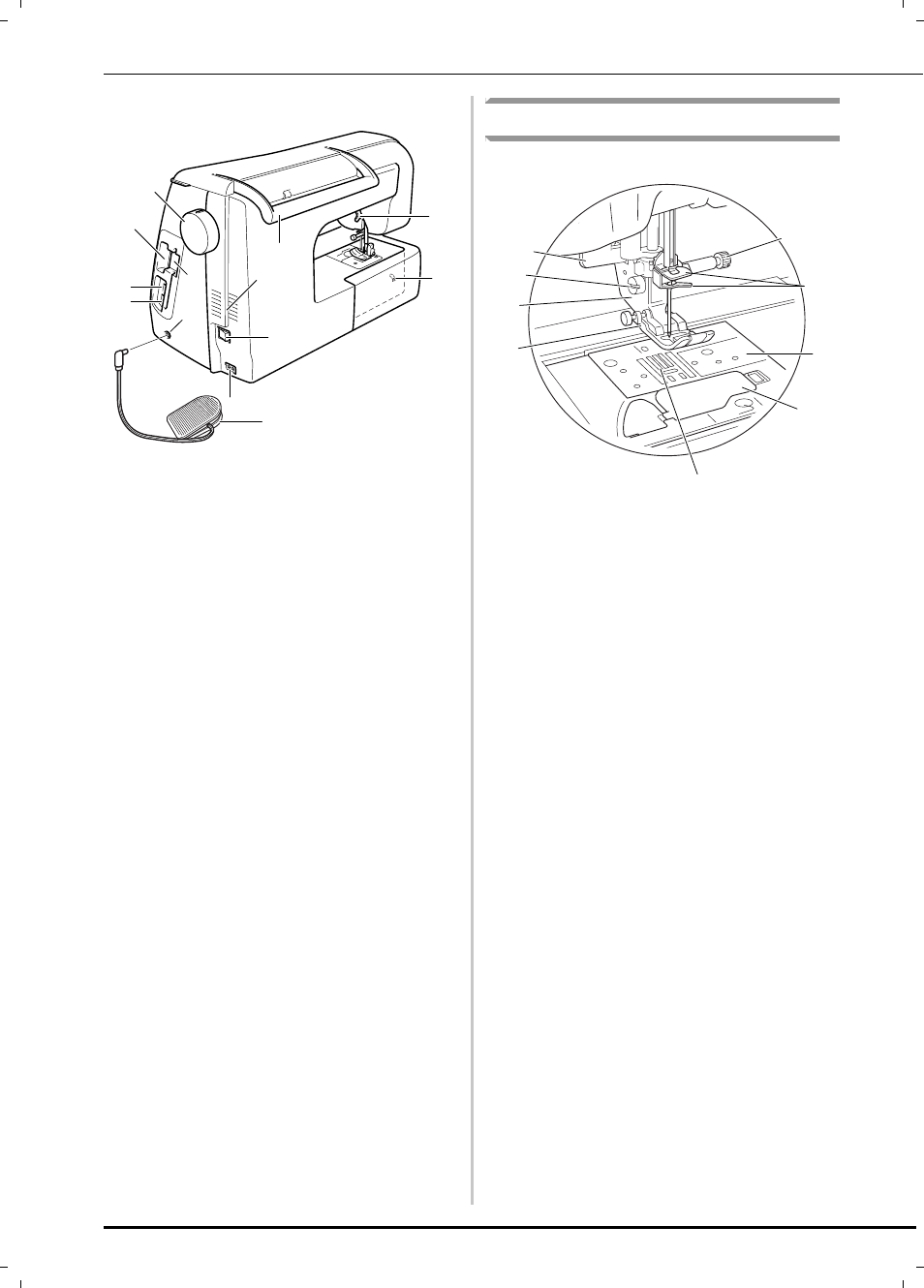

■ Вид справа/сзади
a Ручка
Служит для переноски швейной машины.
b Маховик
При вращении маховика на себя (против часовой стрелки)
игла поднимается и опускается. Маховик следует вращать
в направлении передней части машины.
c Гнездо для карт с данными для вышивания
Предназначено для вставки карт с данными для
вышивания (приобретаемых отдельно).
d Соединитель USB порта для подключения
различных устройств – носителей данных
Для передачи рисунков из/в USB устройство подключите
это устройство непосредственно к соединителю
USB порта.
e Соединитель USB порта для подключения
компьютера
Для импорта/экспорта рисунков между компьютером и
машиной подключите USB кабель к соединителю
USB порта.
f Держатель пера для нажатия кнопок на
сенсорном экране
Служит для хранения пера для нажатия кнопок на
сенсорном экране, когда оно не используется.
g Сетевой выключатель
Сетевой выключатель служит для включения (ON) и
выключения (OFF) машины.
h Гнездо для подключения сетевого шнура
Вставьте разъем сетевого шнура в это гнездо на машине.
i Переключатель положения гребенок
транспортера
Служит для опускания и подъема гребенок транспортера
ткани.
j Рычаг лапки
Поднимите или опустите рычаг лапки, чтобы
соответственно поднять или опустить прижимную лапку.
k Вентиляционное отверстие
Вентиляционное отверстие позволяет осуществляться
циркуляции воздуха вокруг двигателя. Не закрывайте это
отверстие во время работы машины.
l Педаль с убирающимся шнуром
Путем нажатия на эту педаль осуществляется управление
скоростью шитья.
m Гнездо для подключения педали
Вставьте разъем педали в соответствующее гнездо
машины.
Область иглы и прижимной лапки
a Адаптер прижимной лапки
На этот адаптер устанавливается прижимная лапка.
b Прижимная лапка
Прижимная лапка служит для приложения к материалу
постоянного давления во время шитья. Установите лапку,
соответствующую выбранному типу строчки.
c Гребенки транспортера ткани
Служат для подачи ткани в направлении шитья.
d Крышка челночного устройства
Для установки шпульки необходимо открыть крышку
челночного устройства.
e Винт иглодержателя
Винт иглодержателя используется для фиксации иглы в
иглодержателе.
f Рычажок для выметывания петли
Рычажок для выметывания петли используется для
выполнения петель с использованием прижимной лапки
для выметывания петель за один прием.
g Нитенаправители игловодителя
Пропустите верхнюю нить через два нитенаправителя
игловодителя.
h Игольная пластина
На игольной пластине нанесена разметка, помогающая
при выполнении прямых швов.
i Винт крепления адаптера лапки
Винт крепления адаптера лапки используется для
фиксации прижимной лапки.
c
b
h
a
g
l
k
f
d
e
j
i
m
f
i
a
b
c
e
g
h
d
