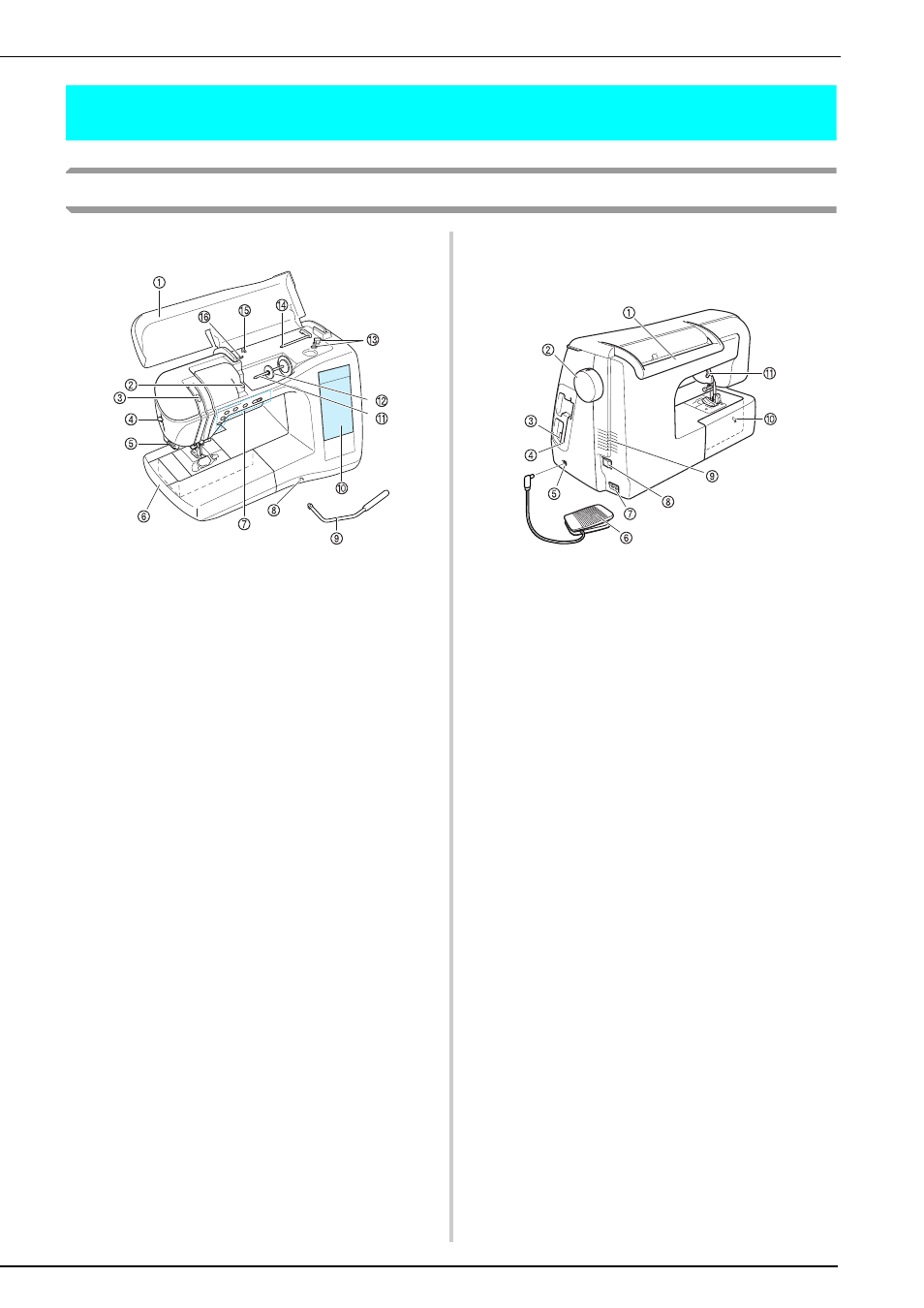

НАИМЕНОВАНИЯ УЗЛОВ МАШИНЫ И ИХ ФУНКЦИИ

9

НАИМЕНОВАНИЯ УЗЛОВ МАШИНЫ И ИХ ФУНКЦИИ

Машина

Вид спереди

a

Верхняя крышка

Для заправки нити в машину и намотки шпульки откройте

верхнюю крышку.

b

Пластина нитенаправител

При заправке верхней нити проведите нить вокруг пластины

нитенаправителя.

c

Окно проверки положения рычага нитепритягивателя

Посмотрите в это окно для проверки положения рычага

нитепритягивателя.

d

Рычажок нитевдевателя

Рычажок нитевдевателя предназначен для автоматической

заправки нити в иглу.

e

Приспособление для обрезки нити

Для обрезки пропустите нить через приспособление.

f

Плоская платформа с отделением для хранения

принадлежностей

В отделении для принадлежностей храните прижимные

лапки и шпульки. Снимайте плоскую платформу при

обработке трубчатых деталей (таких как манжеты).

g

Кнопки управления (5 кнопок) и регулятор

скорости шитья

Эти кнопки используются при выполнении различных операций

(например, начало шитья и поднимание или опускание иглы).

Сдвигайте регулятор скорости шитья в нужную сторону, чтобы

регулировать скорость шитья при вышивании основных строчек.

h

Гнездо для коленоподъемника

В это гнездо вставляется коленоподъемник.

i

Коленоподъемник

Коленоподъемник используется для подъема и опускания

прижимной лапки.

j

ЖК-дисплей (жидкокристаллический дисплей)

На ЖК-дисплее можно просматривать и редактировать

настройки строчек, отображать инструкции по работе на

машине; на нем также отображаются сообщения об ошибках.

k

Стержень для катушки

Этот стержень предназначен для установки катушки с нитью.

l

Колпачок катушки

Колпачок катушки используется для фиксации катушки на стержне.

m

Устройство намотки шпулек

Служит для намотки нити на шпульку.

n

Дополнительный стержень для катушки

Этот стержень для катушки используется для намотки

нижней нити во время шитья или для шитья двойной иглой.

o

Нитенаправитель

Перед намоткой шпульки проведите нить через

нитенаправитель.

p

Нитенаправитель для намотки шпульки

Перед намоткой шпульки проводите нить вокруг этого

нитенаправителя.

Вид справа/сзади

a

Ручка

Используйте эту ручку для переноски машины.

b

Маховик

При вращении маховика на себя выполняется один стежок

или поднимается/опускается игла.

c

USB-разъем

Используется для подключения кабеля USB,

обеспечивающего связь с компьютером.

d

Держатель пера для сенсорного экрана

В держатель пера для сенсорного экрана хранится перо,

когда оно не используется.

e

Гнездо для подключения педали

В это гнездо вставляется разъем кабеля педали.

f

Педаль

Путем нажатия на педаль осуществляется управление

скоростью шитья.

g

Гнездо для подключения сетевого шнура

В это гнездо вставляется разъем сетевого шнура.

h

Выключатель питания

Выключатель питания служит для включения и выключения

машины.

i

Вентиляционное отверстие

Не закрывайте это отверстие во время работы машины.

j

Индикатор положения гребенок транспортера

Указывает, когда гребенки транспортера подняты или

опущены.

k

Рычаг прижимной лапки

Поднимите или опустите рычаг лапки, чтобы

соответственно поднять или опустить прижимную лапку.
