Создание красивых вышивок 209
7

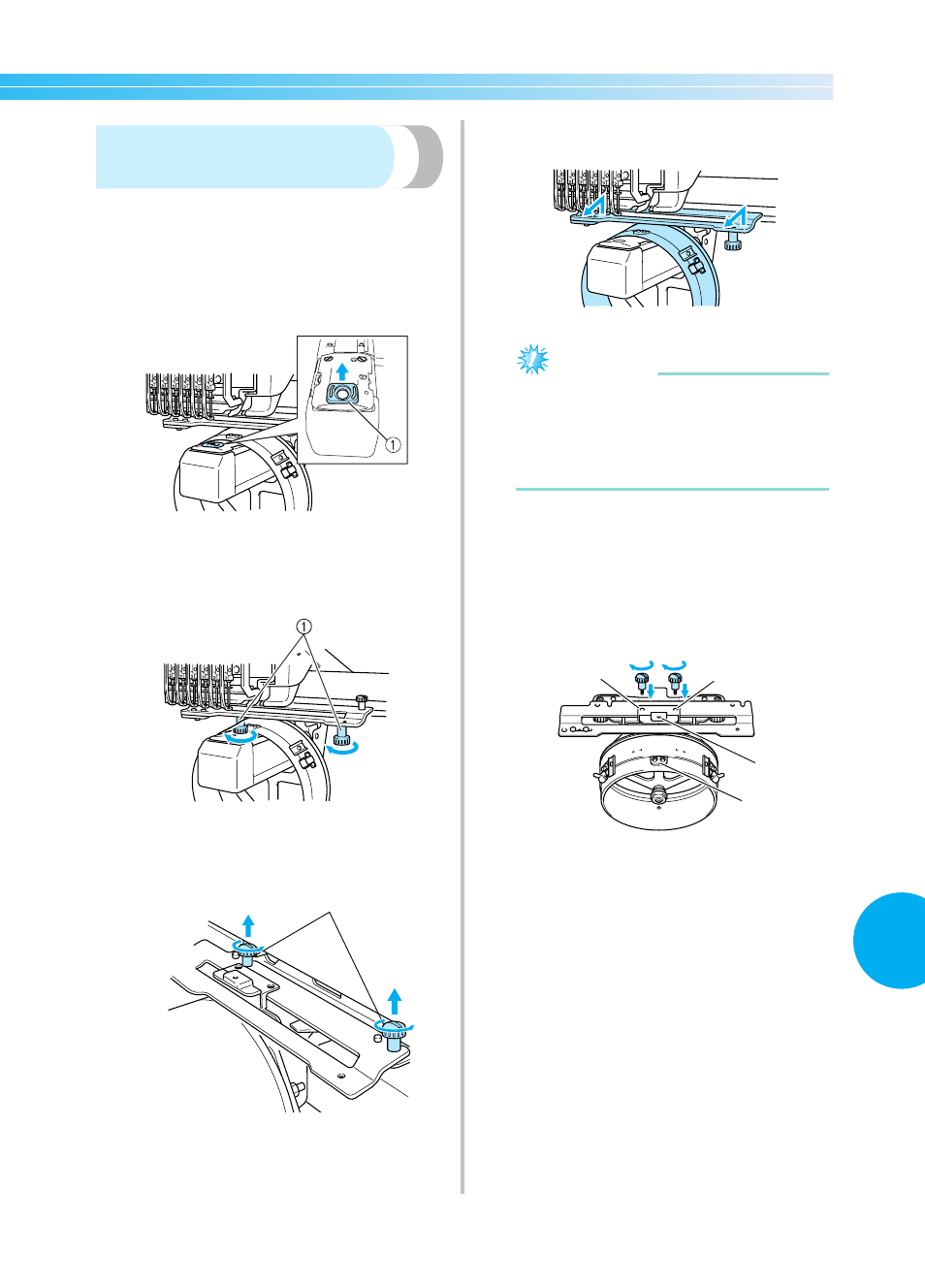

Установка рамы устройства
для вышивания
По окончании вышивания с использованием
устройства для вышивания бейсболок, снимите
проставку игольной пластины и привод
устройства для вышивания бейсболок, а затем
повторно установите раму для пялец.
1
Снимите проставку игольной пластины.
1 Проставка игольной пластины
2
Ослабьте затяжку двух нижних винтов с
накаткой.
1 Винты с накаткой
3
Вывинтите два верхних винта с накаткой
1 Винты с накаткой
4
Снимите привод устройства для вышивания
бейсболок.
Примечание
● Внимательно следите за тем, чтобы
привод устройства для вышивания
бейсболок не задевал за расположенные
рядом части машины, такие как
прижимная лапка.
5
Совместите отверстие на держателе ленты,
подшитой внутри головного убора, со средней
линией направляющей планки и вставьте два
винта с накаткой, вывинченные в ходе
выполнения шага
3
, в предназначенные для
них отверстия сверху, а затем затяните эти
винты.
1 Отверстие на держателе ленты, подшитой
внутри головного убора
2 Средняя линия направляющей планки
3 Отверстия для винтов
• Вставьте винты с накаткой в отверстия, в
которые первоначально был установлен
привод устройства для вышивания
бейсболок (отверстия, из которых винты с
накаткой были вывинчены в ходе
выполнения шага
2
на стр. 194).
Движущаяся секция привода устройства
для вышивания бейсболок закреплена.
1
2
1
3 3
