Создание красивых вышивок 195
7
4

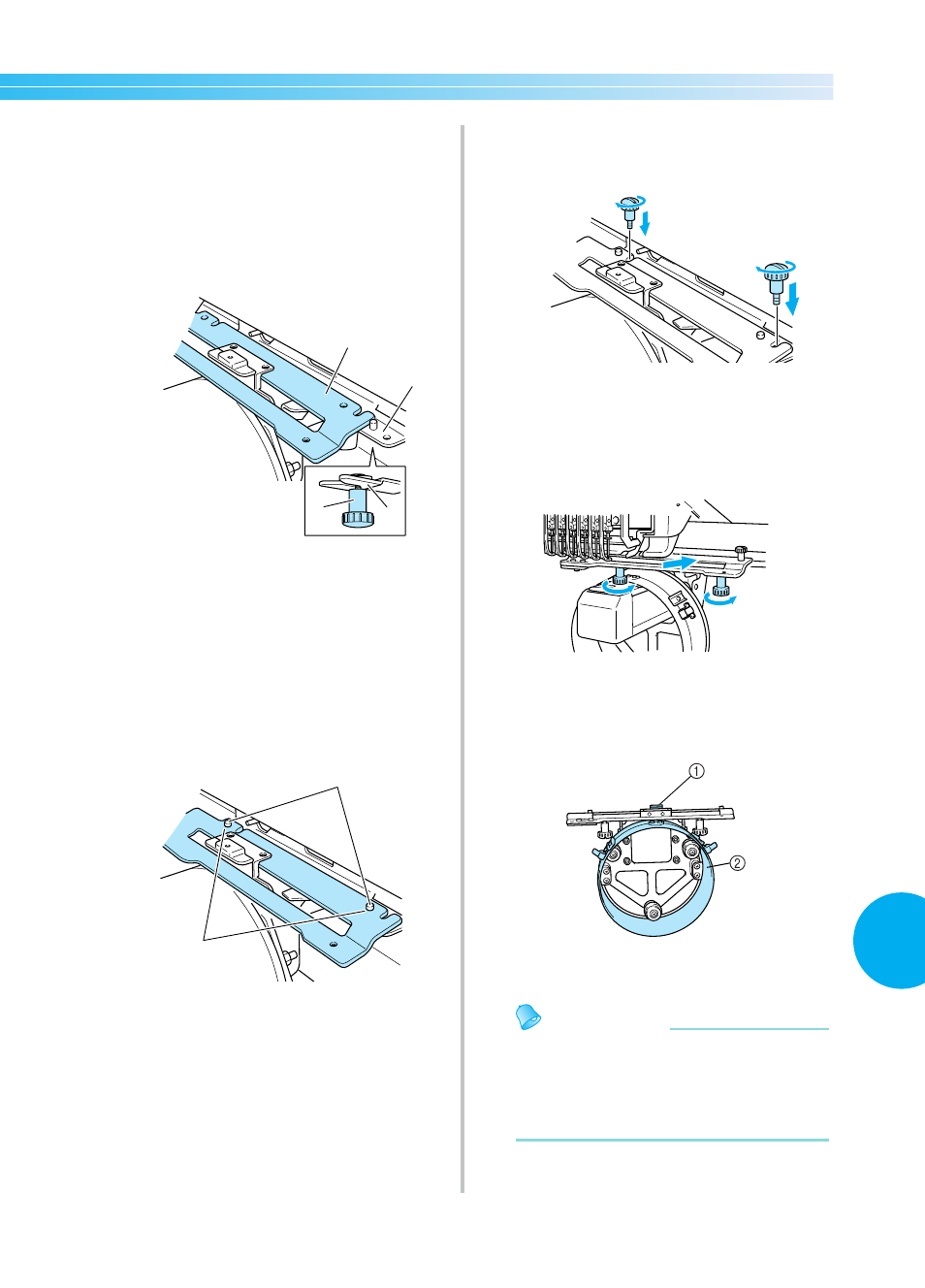

Вставьте два винта с накаткой снизу привода
устройства для вышивания бейсболок в
клиновидные вырезы (пазы) в каретке, а затем
положите пластину для установки привода
устройства для вышивания бейсболок на
пластину для установки устройства на
каретке.
1 Паз в каретке
2 Винт с накаткой привода устройства для
вышивания бейсболок
3 Пластина для установки привода устройства
для вышивания бейсболок
4 Пластина для установки устройства на каретке
5
Вставьте штифты на пластине для установки
устройства на каретке в отверстия,
имеющиеся в пластине для установки привода
устройства для вышивания бейсболок.
1 Штифты на пластине для установки
устройства для вышивания бейсболок
2 Отверстия в пластине для установки привода
устройства для вышивания бейсболок
6
Вставьте и затяните два верхних винта с
накаткой во внешние отверстия пластины для
установки привода устройства для вышивания
бейсболок.
7
Надавливая на привод устройства для
вышивания бейсболок в направлении машины
таким образом, чтобы он был полностью
вставлен, затяните два нижних винта с
накаткой для закрепления привода устройства
для вышивания бейсболок.
На этом установка привода устройства
для вышивания бейсболок завершается.
■ Регулировка привода устройства для вышивания
бейсболок
1 Г образная скоба
2 Кольцо
Рекомендации
● Если используется одна и та же машина,
то регулировку привода устройства для
вышивания бейсболок требуется
выполнить только при первом
использовании машины.
3
4
1
2
1
2
