Создание красивых вышивок 191
7
Использование дополнительного устройства для
вышивания бейсболок
С помощью дополнительного устройства для вышивания бейсболок можно вышивать рисунки на
бейсболках и шляпах. Процедуры использования устройства для вышивания бейсболок описаны ниже.

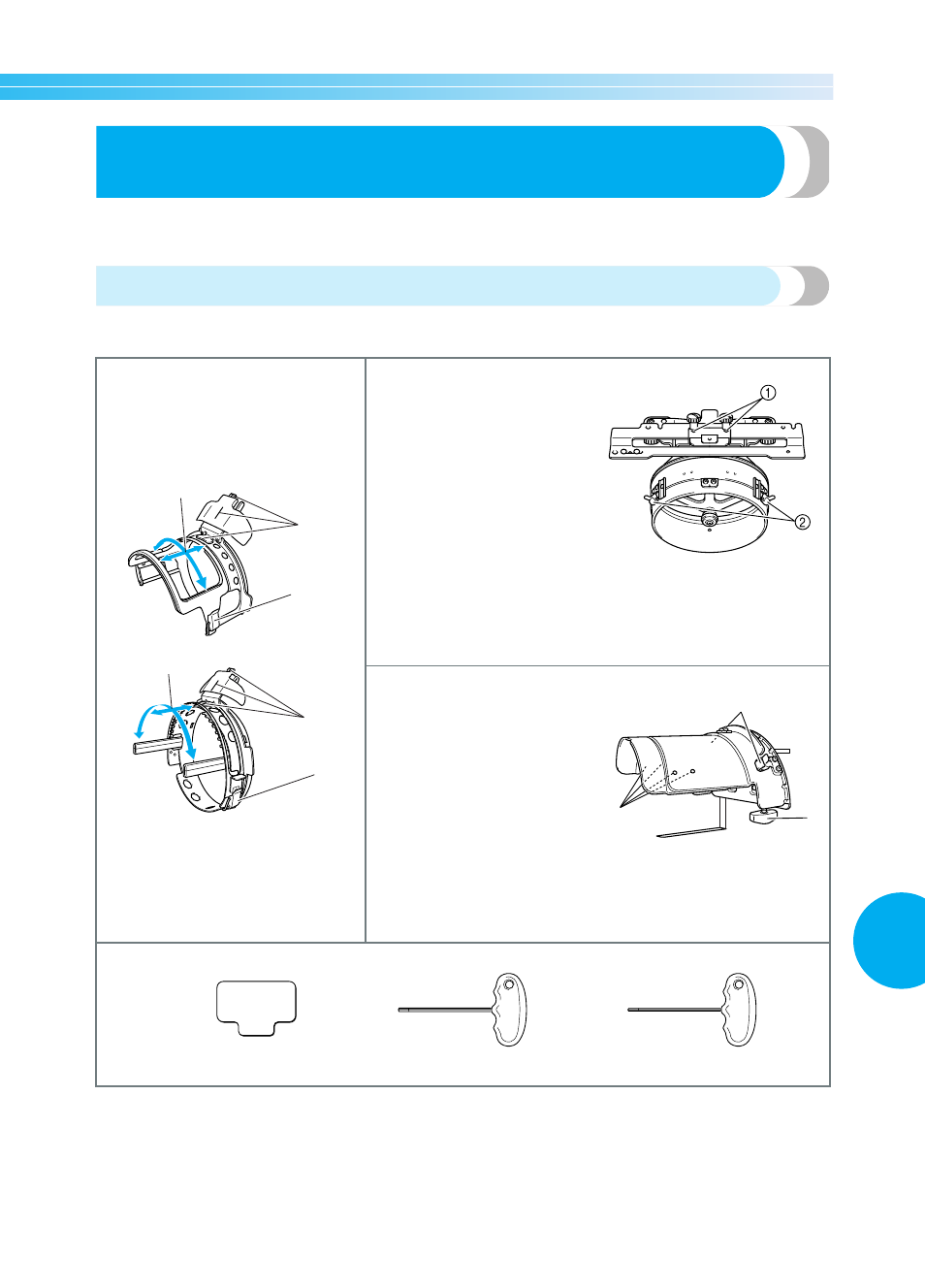

Устройство для вышивания бейсболок и принадлежности к нему
Для использования устройства для вышивания бейсболок требуется привод устройства для вышивания
бейсболок и монтажное приспособление.
Пяльцы для вышивания бейсболок
1 Площадь вышивания:
50 мм (В) x 130 мм (Ш)
2 Метка, указывающая центр
области вышивания.
3 Замок с защелкой
Привод устройства для
вышивания бейсболок и 4 винта
с накаткой
Для установки устройства для
вышивания бейсболок на
каретку снимите раму
устройства для вышивания
бейсболок, а затем установите
этот привод на каретку машины.
1 Вставьте винты с накаткой в
предназначенные для них
отверстия и затяните эти
винты, чтобы закрепить
движущуюся секцию.
Используйте эти отверстия при хранении привода устройства для
вышивания бейсболок.
2 Фиксирующая пружина
Устройство для вышивания бейсболок закрепляется двумя
фиксирующими пружинами.
Монтажное приспособление
Используется для закрепления
головного убора в устройстве
для вышивания бейсболок.
1 Держатель
Пяльцы для вышивания
бейсболок закрепляются с
помощью двух держателей.
2 Монтажная скоба
Затяните винт барашек для
закрепления на монтажной
поверхности.
3 Винты
Отрегулируйте размер
монтажного
приспособления в
соответствии с типом вышиваемой бейсболки.
2
3
1
2
3
1
<Стандартный тип>
<Усовершенствованный тип>
1
2
3
Прокладка Шестигранная отвертка (большая) Шестигранная отвертка (средняя)
* Используются при регулировке кольца привода устройства для вышивания бейсболок и высоты Г образной
скобы. (См. стр. 196.)
