9
1
Глава 1
ПОДГОТОВКА К РАБОТЕ

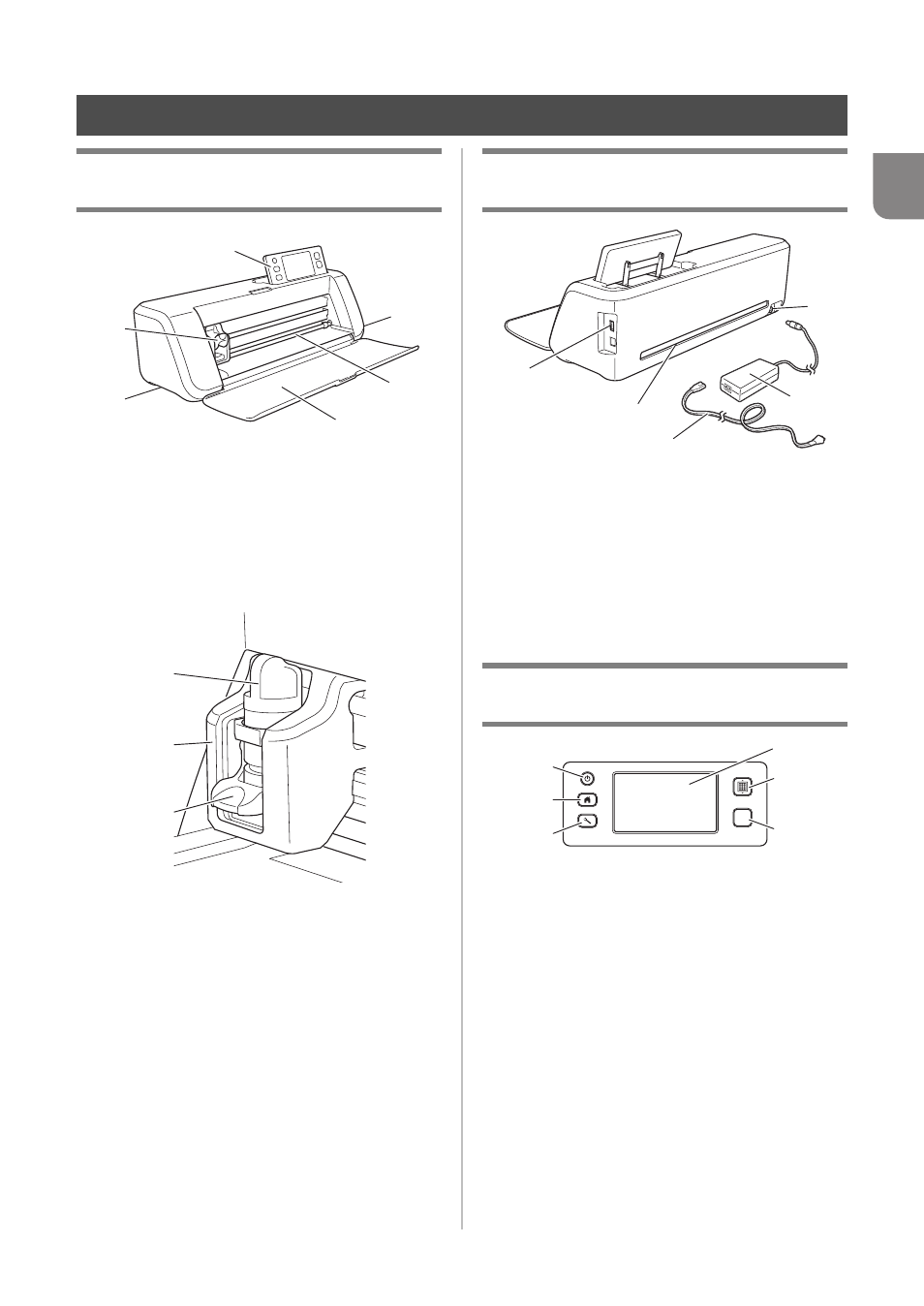

Описание устройства — передняя
сторона
a Панель управления
Предназначена для управления устройством и
настройки параметров при помощи ЖК-дисплея и
кнопок управления. Угол наклона панели управления
можно регулировать (имеется три фиксированных
уровня наклона). Подробнее см. в разделе
“Регулировка угла наклона панели управления”, с. 10.
b Каретка
Предназначена для перемещения установленного
держателя для выполнения вырезания или рисования.
1 Держатель
Устанавливается в каретку для выполнения
вырезания или рисования на крафт-бумаге или
ткани. Используйте держатель специально
предназначенный для вырезания или рисования.
2 Направляющая держателя
На направляющей крепится держатель.
3 Фиксатор держателя
Когда фиксатор поднят, держатель разблокирован.
Когда фиксатор опущен, держатель заблокирован.
c Рукоятки
Беритесь за эти рукоятки при переноске машины.
d Слот для подачи
Предназначен для втягивания и выдвижения мата для
вырезания/сканирования. Подача мата обеспечивается
роликами подачи, расположенными с обеих сторон.
e Передняя крышка-лоток
Предназначена для защиты роликов подачи,
каретки и держателя. Во время работы машины
эта крышка остается открытой.
Описание устройства — задняя
сторона
a USB-порт
Предназначен для подключения флэш-накопителя
USB для сохранения и извлечения файлов с данными.
b Выходной слот
Обеспечивает перемещение мата вперед и назад
во время выполнения операций. Не ставьте рядом
с выходным слотом посторонние предметы,
которые могут помешать выдвижению мата.
c Разъем питания постоянного тока
d Адаптер питания переменного тока
e Кабель питания переменного тока
Описание устройства — панель
управления
a Кнопка питания
Предназначена для включения и выключения машины.
b Кнопка “Главный экран”
При нажатии этой кнопки отображается главный экран
(начальный экран для работы на данной машине).
c Кнопка “Настройки”
При нажатии этой кнопки отображается экран
настроек, предназначенный для настройки
различных параметров. Подробнее см. в разделе
“Экран настроек”, с. 23.
d ЖК-дисплей
Служит для отображения рабочих экранов и
сообщений об ошибках, а также для
предварительного просмотра рисунков.
e Кнопка “Подача”
Предназначена для загрузки и выгрузки мата в слот
для подачи. Нажимайте эту кнопку при загрузке и
выгрузке мата для его подачи.
f Кнопка “Пуск/Стоп”
При нажатии этой кнопки запускается или
останавливается процесс вырезания, рисования
или сканирования. Когда эта кнопка доступна, она
подсвечивается зеленым цветом.
ДЕТАЛИ УСТРОЙСТВА И ФУНКЦИИ
d
e
a
b
c
c
a
b
c
a
b
c
d
e
a
b
c
d
e
f
