Уход и техническое обслуживание

71

3

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

e

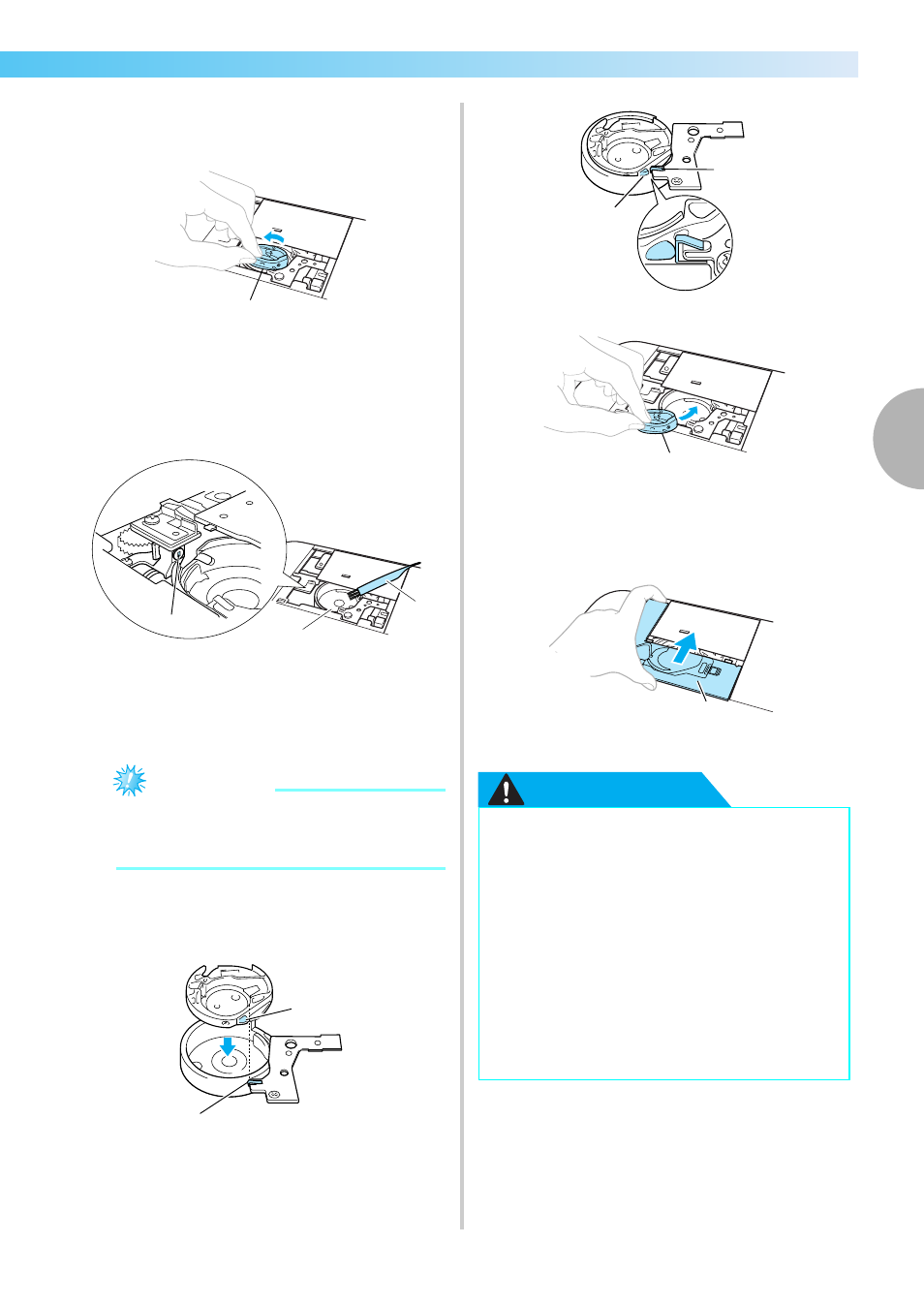

Снимите шпульный колпачок.
Возьмитесь за шпульный колпачок и выньте
его.

a Шпульный колпачок

f

С помощью щеточки или пылесоса удалите
обрывки нитей и пыль с челнока и датчика
нити шпульки и с окружающих их
поверхностей.

a Щеточка для очистки
b Челнок
c Датчик нити шпульки

• Не смазывайте маслом шпульный колпачок.

Примечание

z Датчик нити шпульки не может работать

надлежащим образом, если на нем
скопились обрывки нитей или пыль.

g

Вставьте шпульный колпачок таким образом,
чтобы выступ на шпульном колпачке совпадал
с пружиной.

a Выступ
b Пружина

a Шпульный колпачок

h

Вставьте крышку игольной пластины в
предназначенные для нее пазы на игольной
пластине и задвиньте крышку на место.

a Крышка игольной пластины

ВНИМАНИЕ

1

a

b

c

a

b

Никогда не пользуйтесь шпульным

колпачком, на котором имеются
царапины. Это может привести к
запутыванию верхней нити, поломке иглы
или ухудшению характеристик машины.
По поводу приобретения нового шпульного
колпачка (код изделия: XD1855 251)
обратитесь в ближайший уполномоченный
сервисный центр.

Убедитесь в правильной установке

шпульного колпачка. В противном случае
возможна поломка иглы.

1

2

1

a
