8
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Наименования частей машины и их функции
Ниже приведены наименования различных частей швейной машины и описаны их функции. Перед
началом эксплуатации машины внимательно прочтите эти описания.

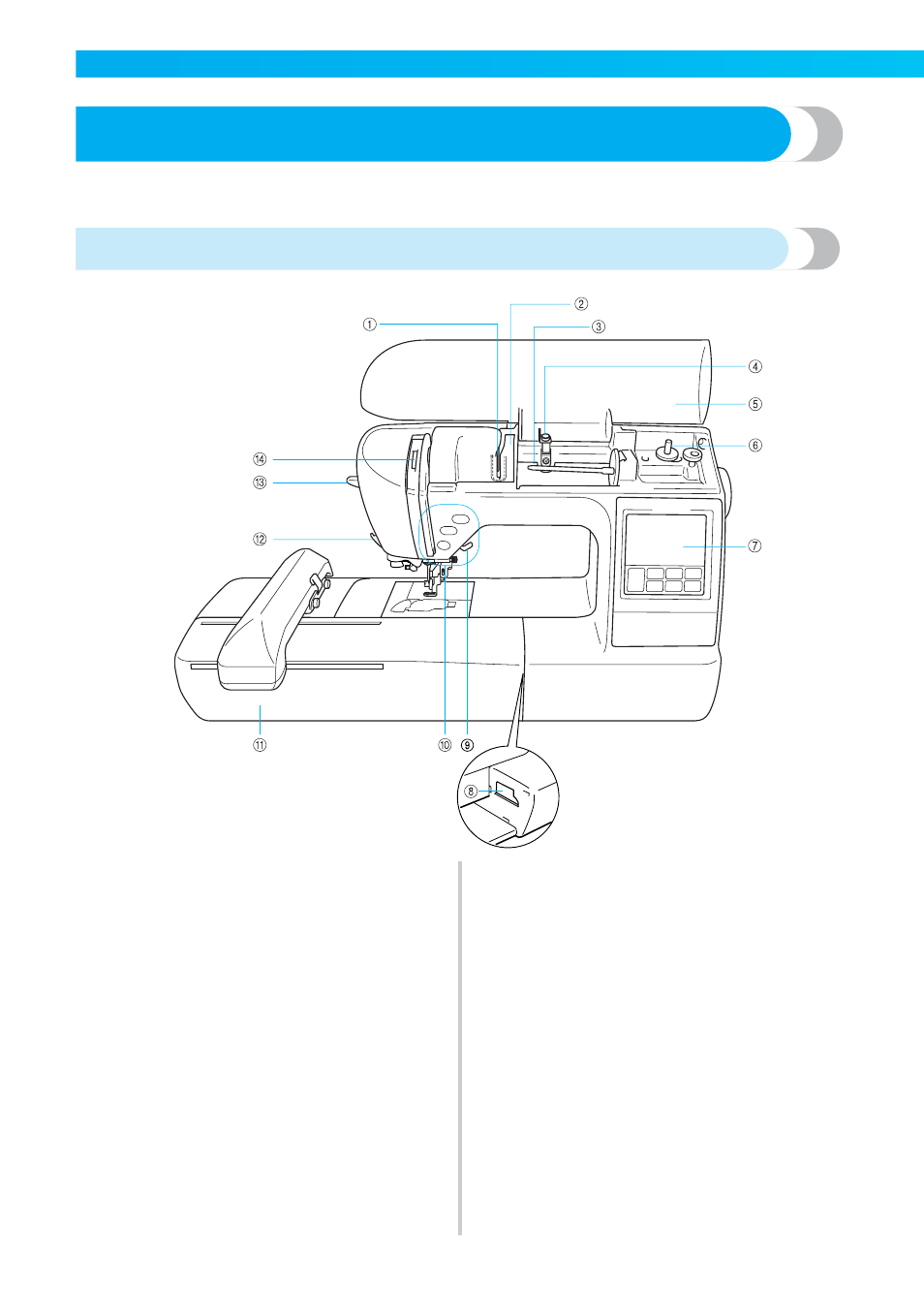

Вид спереди
a Пластина нитенаправителя
При заправке верхней нити проведите нить вокруг
пластины нитенаправителя.
b Крышка нитенаправителя
Как и в случае с пластиной нитенаправителя, при
заправке верхней нити проведите нить вокруг
крышки нитенаправителя.
c Стержень для установки катушки с нитью
Этот стержень предназначен для установки катушки
с нитью.
d Нитенаправитель для намотки шпульки
Перед намоткой шпульки проведите нить вокруг
нитенаправителя.
e Верхняя крышка
Откройте верхнюю крышку, чтобы установить
катушку с нитью на стержень.
f Устройство намотки шпулек
Служит для намотки нити на шпульку.
g Панель управления
На панели управления можно выбирать и
редактировать рисунки, также на ней могут
отображаться операции по использованию машины
(стр. 12).
h Соединительное гнездо вышивального модуля
Подключите соединитель вышивального модуля.
i Рычаг прижимной лапки
Поднимите или опустите рычаг лапки, чтобы
соответственно поднять или опустить прижимную
лапку.
j Кнопки управления
Эти кнопки используются для работы на машине.
k Вышивальный модуль
Установите вышивальный модуль на машине и затем
установите пяльцы.
l Приспособление для обрезки нити
Для обрезки пропустите нить через это
приспособление.
m Рычажок устройства заправки нити в иглу
Это устройство используется для заправки нити в
иглу.
