Watts Industries Угловой блок ECK нижнего подключения к радиатору со встроенными шаровыми кранами - Инструкция

Блоки для подключения радиаторов
Комплект компактных блоков предназначен для нижнего подключения к радиаторам с резьбой под-
ключения 1/2"ВР и 3/4"НР в двухтрубных системах отопления.
Межосевое расстояние 50мм, встроенные шаровые краны
Комплект состоит из:
 основного блока с резьбовыми подключениям 3/4"НР х 3/4" ВР (накидная гайка)
 переходника 3/4"НР х 1/2 НР
 адаптера под Евроконус 3/4" ВР
Приемущество: 3 варианта подключения к радиаторам
1. через накидную гайку 3/4" ВР (используется только блок ECK(DG))
2. 1/2"НР (используется только блок ECK(DG) и переходник 3/4"НР х 1/2 НР)
3. 3/4 " ВР ЕК (используется только блок ECK(DG) и вставка под Евроконус 3/4" ВР)

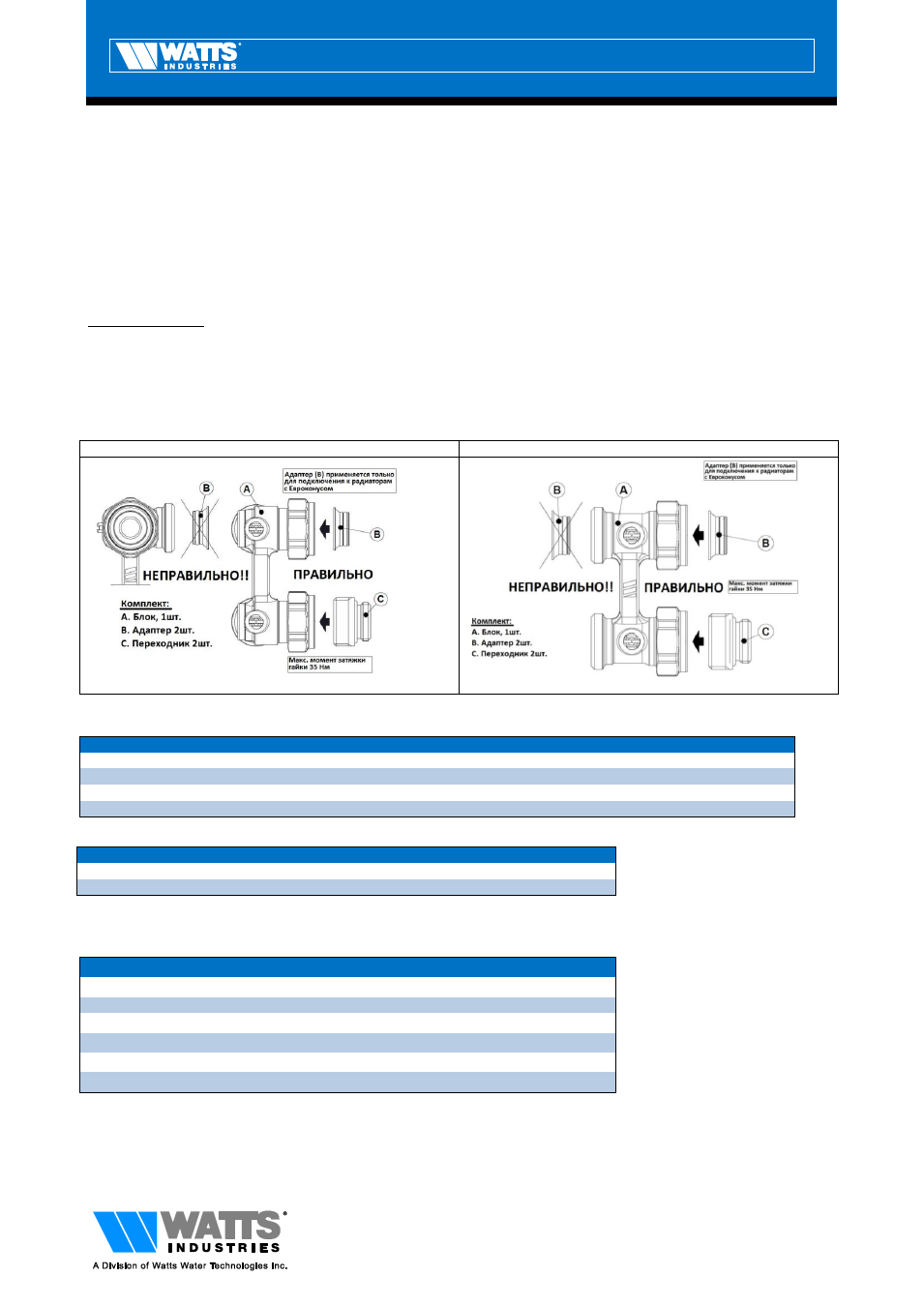

Монтаж
Угловой блок ЕСК
Проходной блок DG
Тип Артикул
DG 1/2" 10001885 проходной
ECK 1/2" 10001886 угловой
T ехнические характеристики
Допустимая температура теплоносителя: 0…+90 °C
Допустимая температура окружающей среды: - 10….40 °C
Макс. момент затяжки: 35 Нм
Макс. тестовое давление: 10 бар
Материалы
Корпус: Латунь CW617N никелированная
Шаровой кран: Латунь CW614N никелированная
Уплотнения : EPDM
Ниппель: CW614N
Адаптер под евроконус: Ацетал
Гайка: CW617N
Изменения возможны
Re
-o
rd
e
r n
o
.
Watts Industries Deutschland GmbH
Godramsteiner Hauptstraße 167  76829 Landau  Germany
Tel. +49 6341 9656-0  Fax +49 6341 9656-560  E-Mail: [email protected]
