Подготовка к использованию

Главный блок

H

Установка переключателя сетевого
напряжения

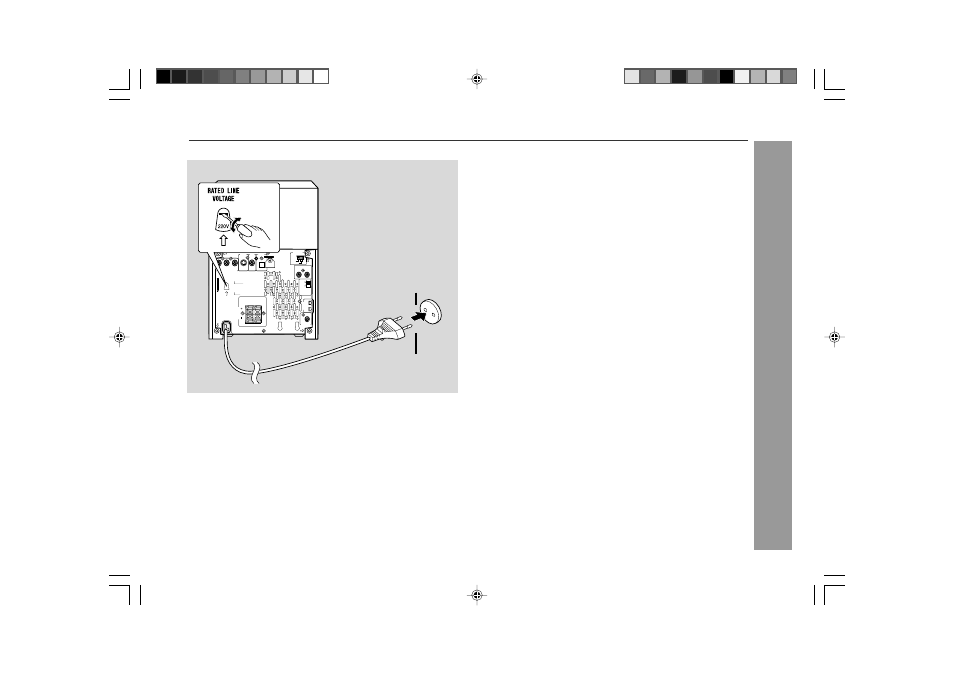

Перед подключением аппарата к сетевой розетке, проверьте положение
переключателя сетевого напкряжения, расположенного на тыльной
панели. Если необходимо, переведите переключатель в положение,
соответствующее сетевому напряжению в Вашем регионе.

Поворачивайте переключатель отверткой, пока в окошке не
появится нужное значение напряжения (110 V, 127 V, 220 V или 230 V -
240 V переменного тока).

H

Подсоединение провода питания
переменного тока

После проверки правильности всех соединений, вставьте вилку провода
питания переменного тока в сетевую розетку. При первом подключении
аппарата к сети он входит в демонстрационный режим работы (см. стр.
14).

Примечания:

I

После подключения аппарата к сетевой розетке, начинается
инициализация лентопротяжного механизма. В ходе этого процесса
слышится звук инициализации и аппарат невозможно включить.
Дождитесь завершения процесса.

I

Вынимайте вилку из сетевой розетки, если аппарат не будет
использоваться в течение продолжительного времени.
