В Н И М А Н И Е
1. При подключении DVD-пле-
ера к внешним устройствам,
все подключаемые аппараты
должны быть отключены от
электросети.
2. При подключении каждое вне-
шнее устройство должно быть
подключено к плееру только че-
рез один из нижеперечисленных
видео- и аудиовыходов.

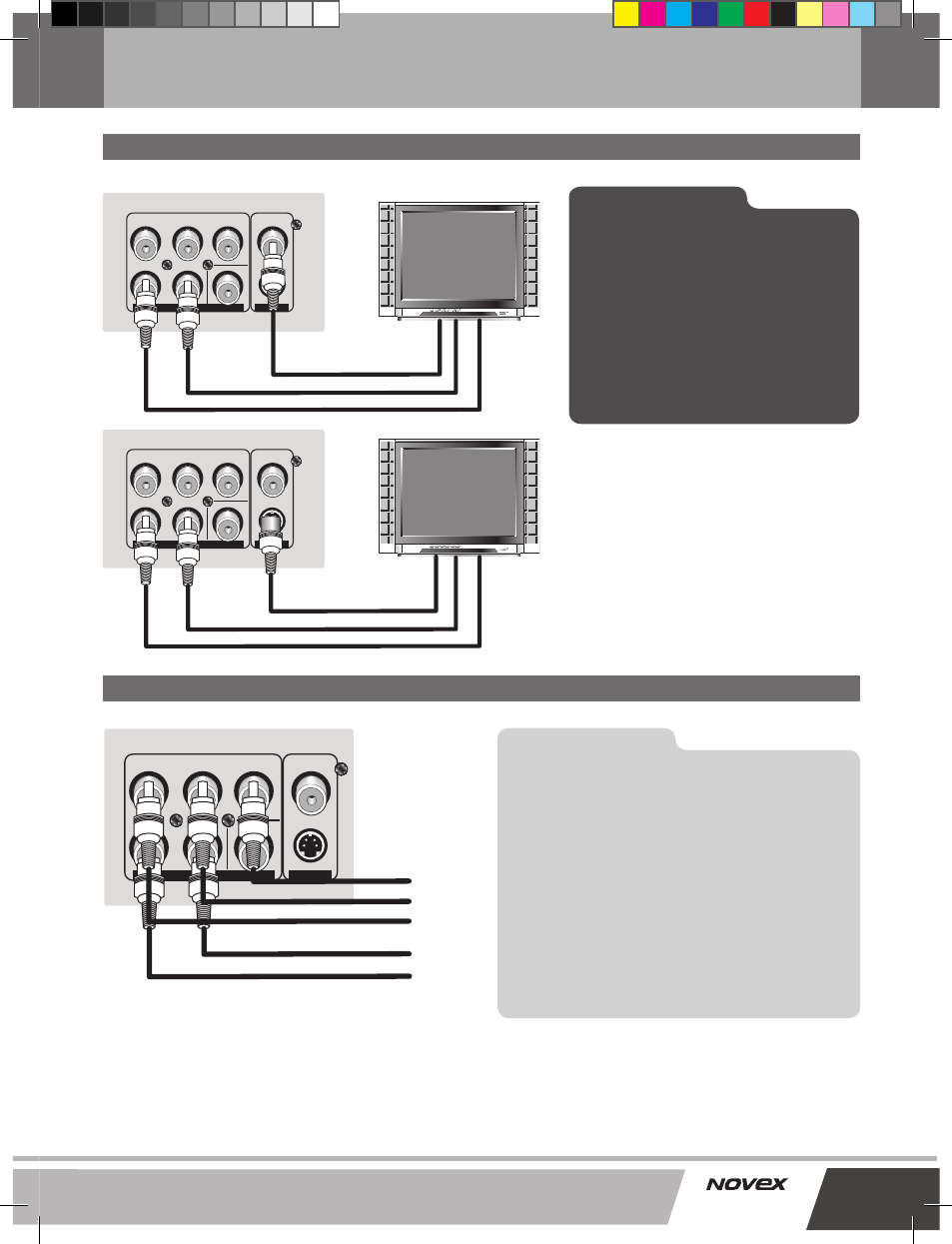

Подключение к телевизору через композитный (CVBS) или S-Video видеовыход
Y Cb/Pb Cr/Pr
VIDEO
MAIN L MAIN R COAXIAL S-Video
Audio L
Audio R
VIDEO
Y Cb/Pb Cr/Pr
VIDEO
MAIN L MAIN R COAXIAL S-Video
Audio L
Audio R
S-VIDEO
DVD-проигрыватель Телевизор
Органы управления и подключения плеера
П Р И М Е Ч А Н И Е
• Компонентный видеовыход — YUV (Y,
Pb, Pr) — обеспечивает наиболее высокое
качество изображения, поэтому он
является более предпочтительным при
осуществлении видеоподключения.
• При подключении по компонентному
выходу необходимо установить формат
видеовыхода плеера, как описано на стр.
17 Руководства.
• Для подключения к телевизору
используйте только один из
видеовыходов плеера.
Подключение к телевизору через компонентный выдеовыход YUV
Y Cb/Pb Cr/Pr
VIDEO
MAIN L MAIN R COAXIAL S-Video
Audio R
Audio L
Y
Cb/Pb
Cr/Pr
