КРОК 1
Підключення

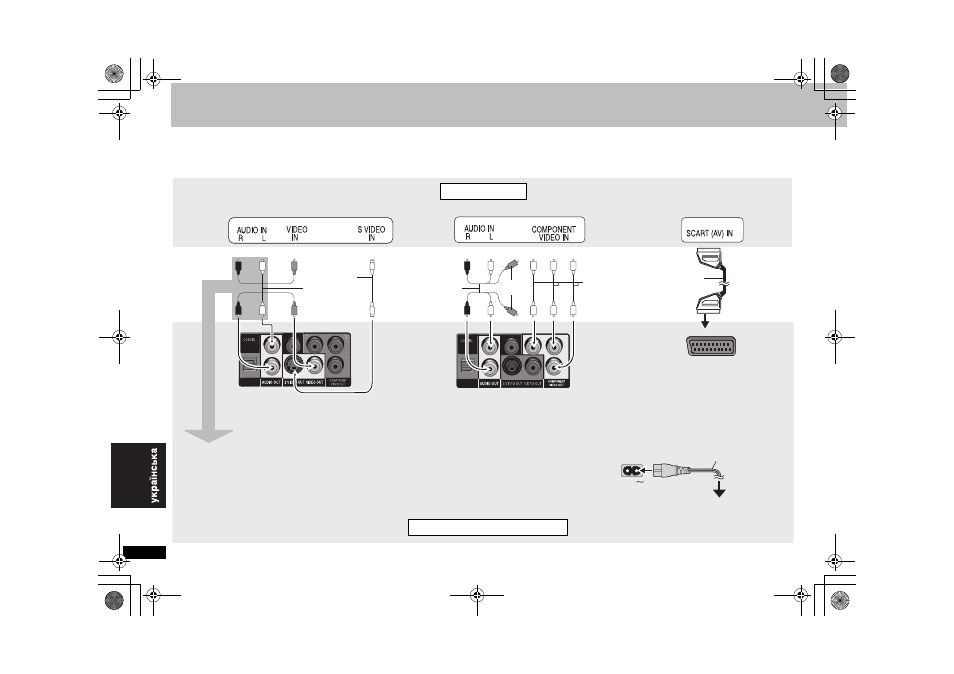

∫ Підключення до телевізора
≥ Не розташовуйте пристрій на підсилювачах або обладнанні, яке може нагріватись. Надлишкове тепло може пошкодити пристрій.
≥ Не підключайте пристрій через відеомагнітофон. У зв'язку з захистом від копіювання зображення може відображатись не належним чином.
≥ Перед підключенням вимкніть усе обладнання та ознайомтесь із відповідними інструкціями з експлуатації.
≥ Підключайте термінали однакового кольору.
AV
Please connect directly to TV.
P
R
P
B
R
L
Y
DIGITAL AUDIO OUT
(PCM/BITSTREAM)
P
R
P
B
Y
DIGITAL AUDIO OUT
(PCM/BITSTREAM)
(
)
OPTICAL
Please connect directly to TV.
P
R
P
B
R
L
Y
DIGITAL AUDIO OUT
(PCM/BITSTREAM)
DIGITAL AUDIO OUT
(PCM/BITSTREAM)
Please connect directly to TV.
y
OPTICAL
OPTICAL
Аудіо/відео
кабель
(входить у
комплект)
Iз VIDEO IN або S VIDEO IN
Кабель
S video
§
Із COMPONENT VIDEO IN
Відеокабелі
§
При використанні даного підключення повинен
бути підключений також кабель аудіо (червоний
та білий штекери).
Ви можете підключити кабель аудіо до 2-
канального гнізда аудіовходу аналогового
підсилювача або інших пристроїв системи для
отримання чудового стереозвуку.
Аудіо/відео
кабель
(входить у
комплект)
Не використовуються
Телевізор
Задня панель пристрою
Для перегляду відео з прогресивною
розгорткою
Підключіть до телевізора, сумісного з виходом
прогресивної розгортки.
1 Оберіть “Video/YPbPr” для компонентних
терміналів у QUICK SETUP (
➜ стор. 8).
2 Встановіть “Video Output Mode” на “
±±±p”,
а тоді виконайте інструкції екранного меню
(
➜ стор. 18, Picture Menu).
Телевізори Panasonic із вхідними терміналами
625 (576)/50i · 50p, 525 (480)/60i . 60p сумісні з
прогресивною розгорткою.
≥ Якщо телевізор сумісний з S-video, оберіть
“S-Video/YPbPr”, або якщо сумісний з RGB,
оберіть “RGB/No Output” для аудіо/відео
терміналів у QUICK SETUP (
➜ стор. 8). Крім
того, встановіть “Video Output” на “Off”
(
➜ стор. 21, закладка “HDMI”) якщо обрано
“RGB/No Output”.
∫ Після закінчення підключіть
кабель живлення
AC IN
Кабель живлення (входить у комплект)
До настінної розетки змінного струму
або
21-контактний
кабель SCART
Із SCART (AV) IN
32
