Подключение 02
22
Ru
Подключение к усилителю AV
Для прослушивания многоканального
объемного звука необходимо подключить
данный рекордер к усилителю/ресиверу AV с
помощью цифрового коаксиального выхода.
Кроме цифрового подключения, рекомендуется
также выполнить стереофоническое аналоговое
подключение для обеспечения поддержки всех
дисков и источников.
Возможно, к усилителю/ресиверу AV
потребуется подключить также и видеовыход.
Используйте обычный видеовыход (как
показано ниже) или выход S-video.
Внимание
• Если настройка рекордера для работы с
усилителем/ресивером AV не выполнена
надлежащим образом, из
громкоговорителей, возможно, будет
выводиться шум (см. раздел Audio Out
(Аудиовыход) на стр. 137).
• Не подключайте этот рекордер к
телевизору через видеомагнитофон,
используя аудио-/видеокабели. Всегда
подсоединяйте его непосредственно к
телевизору.

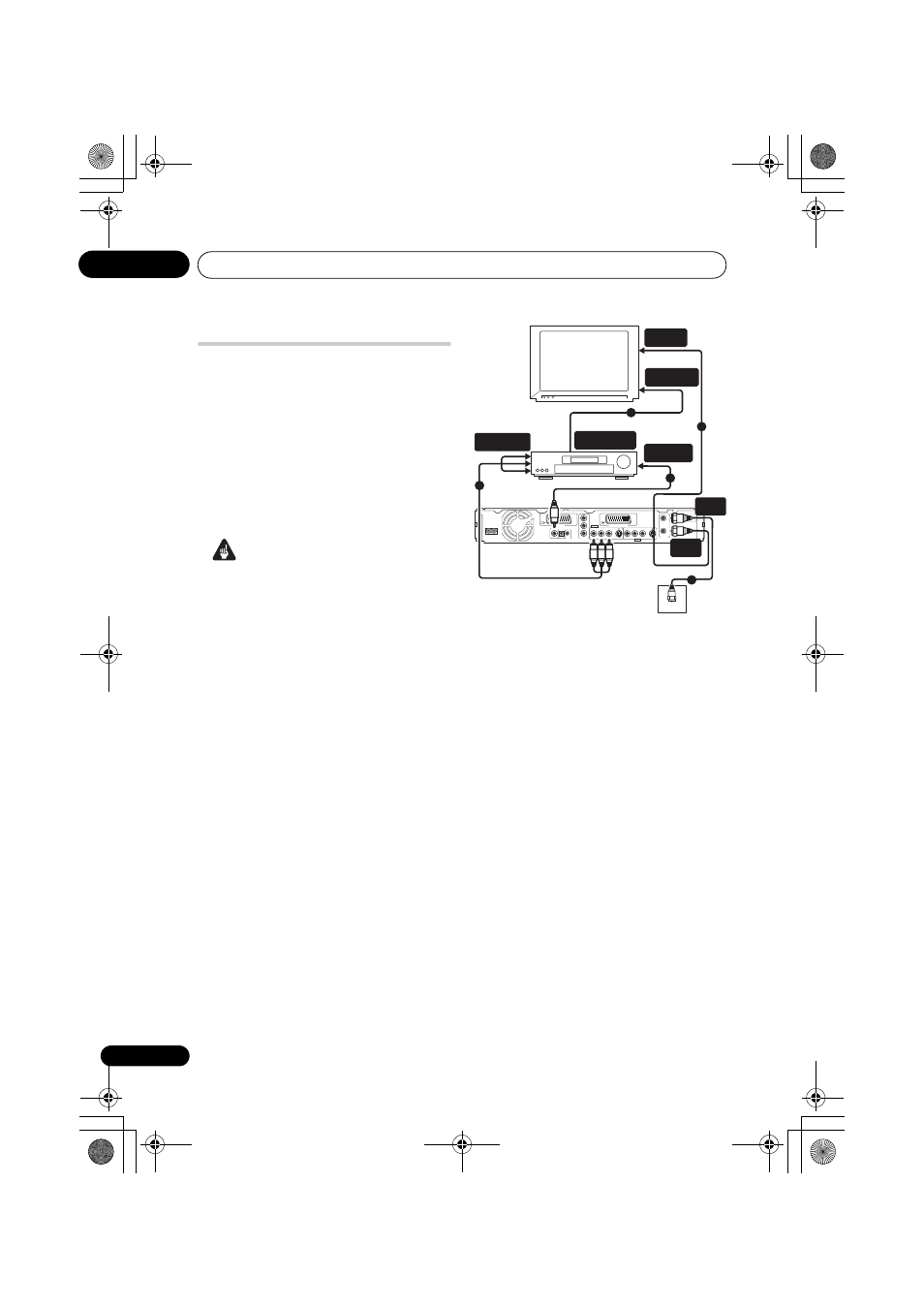

1 Подключите антенный кабель, как
показано на схеме.
Это позволит смотреть и записывать
телевизионные каналы.
2
Подключите гнездо DIGITAL OUT
COAXIAL ( ЦИФРОВОЙ КОАКСИАЛЬНЫЙ
АУДИОВЫХОД) данного рекордера к
цифровому коаксиальному входу на
используемом усилителе/ресивере AV.
Это дает возможность прослушивать
многоканальный объемный звук.
3
Подключите гнезда аналогового AUDIO
OUTPUT и VIDEO OUTPUT рекордера к
аналоговым аудио и видеовходам
усилителя/ресивера AV.
4
Подключите видеовыход усилителя/
ресивера AV к видеовходу телевизора.
ВХОД
AНТЕННЫ
Усилитель/ресивер AV
AC IN DIGITAL OUT CONTROL
G-LINK COAXIAL IN S-VIDEO VIDEO AUDIO
L R
COMPONENT VIDEO OUT
Y
P B
P R ANTENNA
IN
OUT
OUTPUT AV 1 (RGB) – TV AV 2 (INPUT 1/DECODER)
S-VIDEO VIDEO AUDIO
L R
INPUT3
HDMI OUT
Настенная розетка
дляподключения
антенны/кабельного
телевидения
Телевизор
ВИДЕОВХОД
ЦИФРОВОЙ
ВХОД
ВХОД АУДИО/
ВИДЕО
ВИДЕОВЫХОД
1
3
2
1
4
ANTENNA
IN (RF IN)
ANTENNA
OUT
