Подключение
02
18
Ru

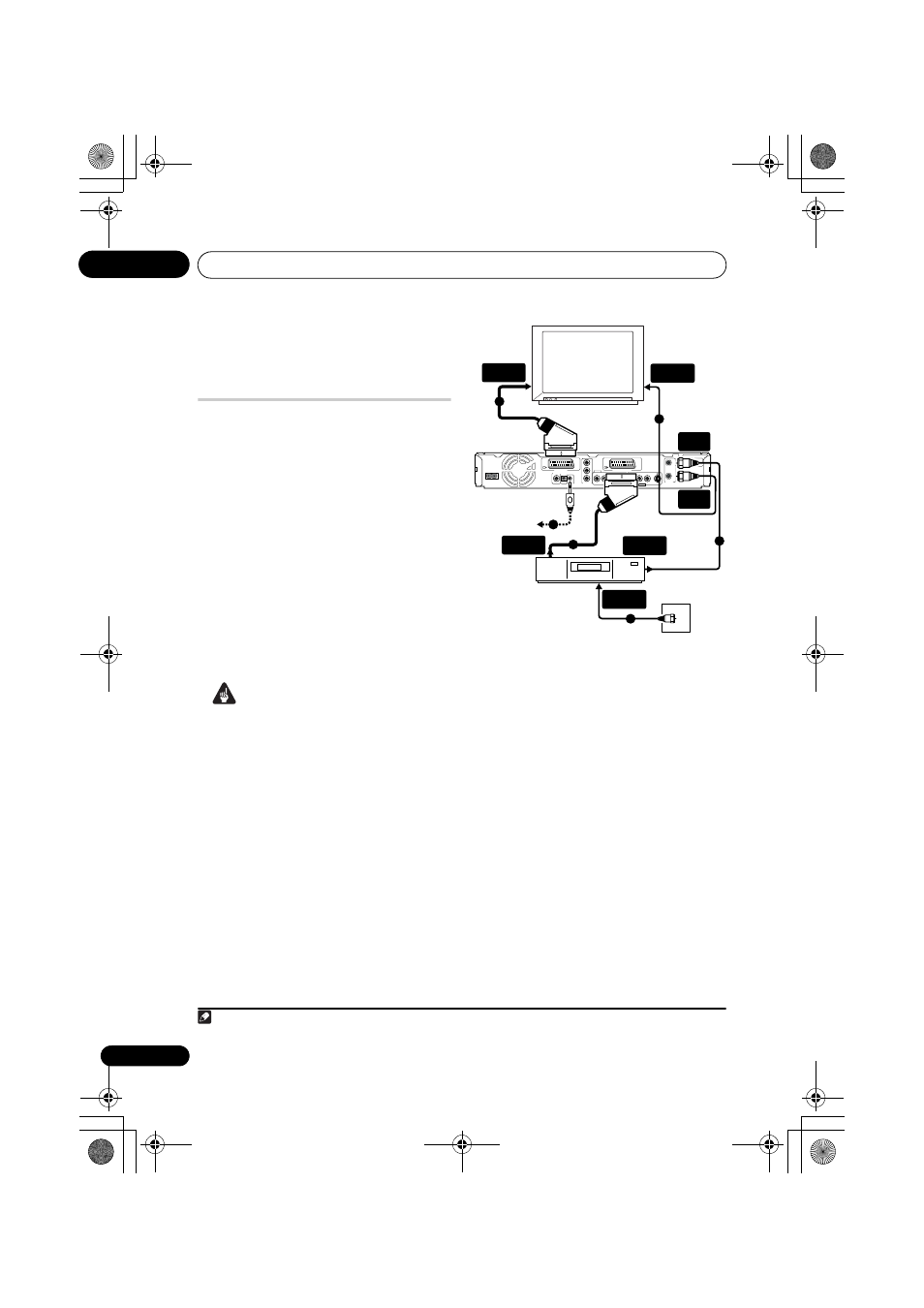

Подключение приемника
кабельного телевидения,
спутникового ресивера или
цифрового ресивера
Кабельный, спутниковый или цифровой
ресивер со встроенным декодером можно
подключить к данному рекордеру и телевизору,
как показано на следующей странице.
1
При
использовании отдельного декодера для
кабельного/спутникового телевидения,
выполняйте установку в соответствии с
инструкциями на следующей странице.
Установка, описанная на этой странице,
позволяет:
• записать передачи любого канала, выбрав
его в кабельном, спутниковом или
цифровом ресивере
• переключать каналы и программировать
запись по таймеру с внешнего ресивера с
помощью системы GUIDE Plus+™ (через
кабель G-LINK™, после предварительной
настройки).
Внимание
• Не подключайте рекордер к телевизору
через видеомагнитофон, спутниковый
ресивер или другой компонент. Всегда
подсоединяйте каждый компонент
непосредственно к телевизору или
ресиверу AV.
• При использовании системы GUIDE Plus+
для выполнения записи по таймеру с
внешнего ресивера убедитесь, что внешний
ресивер включен.
1
Подключите антенный кабель, как
показано на схеме.
Это позволит смотреть и записывать
телевизионные каналы.
2
Используйте кабель SCART (не входит в
комплект) для подсоединения разъема
аудио/видео AV1(RGB)-TV к разъему SCART
AV
телевизора.
Это позволит просматривать диски.
3
С помощью другого кабеля SCART
соедините разъем аудио/видео AV2(INPUT 1/
DECODER)
с разъемом SCART AV на
приемнике кабельного телевидения,
спутниковом или наземном ресивере.
Это позволит записывать телевизионные
каналы, транслируемые с кодированием.
Примечание
1 На схеме показан способ подключения кабелей SCART; кроме этого, возможно выполнение любых других типов
подключений аудио/видео.
Гнездо спутниковой,
обычной антенны
или кабельного ТВ
Кабельный,
спутниковый
или цифровой
ресивер
AC IN
DIGITAL
OUT
CONTROL
G-LINK
COAXIAL
IN
S-VIDEO
VIDEO
AUDIO
L
R
COMPONENT
VIDEO OUT
Y
P
B
P
R
ANTENNA
IN
OUT
OUTPUT
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
S-VIDEO
VIDEO
AUDIO
L
R
INPUT3
HDMI OUT
Телевизор
ANTENNA
IN (RF IN)
ANTENNA
OUT
1
1
2
3
1
4
РАЗЪЕМ
SCART AV
РАЗЪЕМ
SCART AV
ВЫХОД
AНТЕННЫ
ВХОД
AНТЕННЫ
ВХОД
AНТЕННЫ
