Подключение 02
17
Ru
ожидания для режима Power Save
(
Энергосбережение) должен быть выбран
параметр Off ( Выкл.) – см. раздел Power
Save (Энергосбережение) на стр. 132).

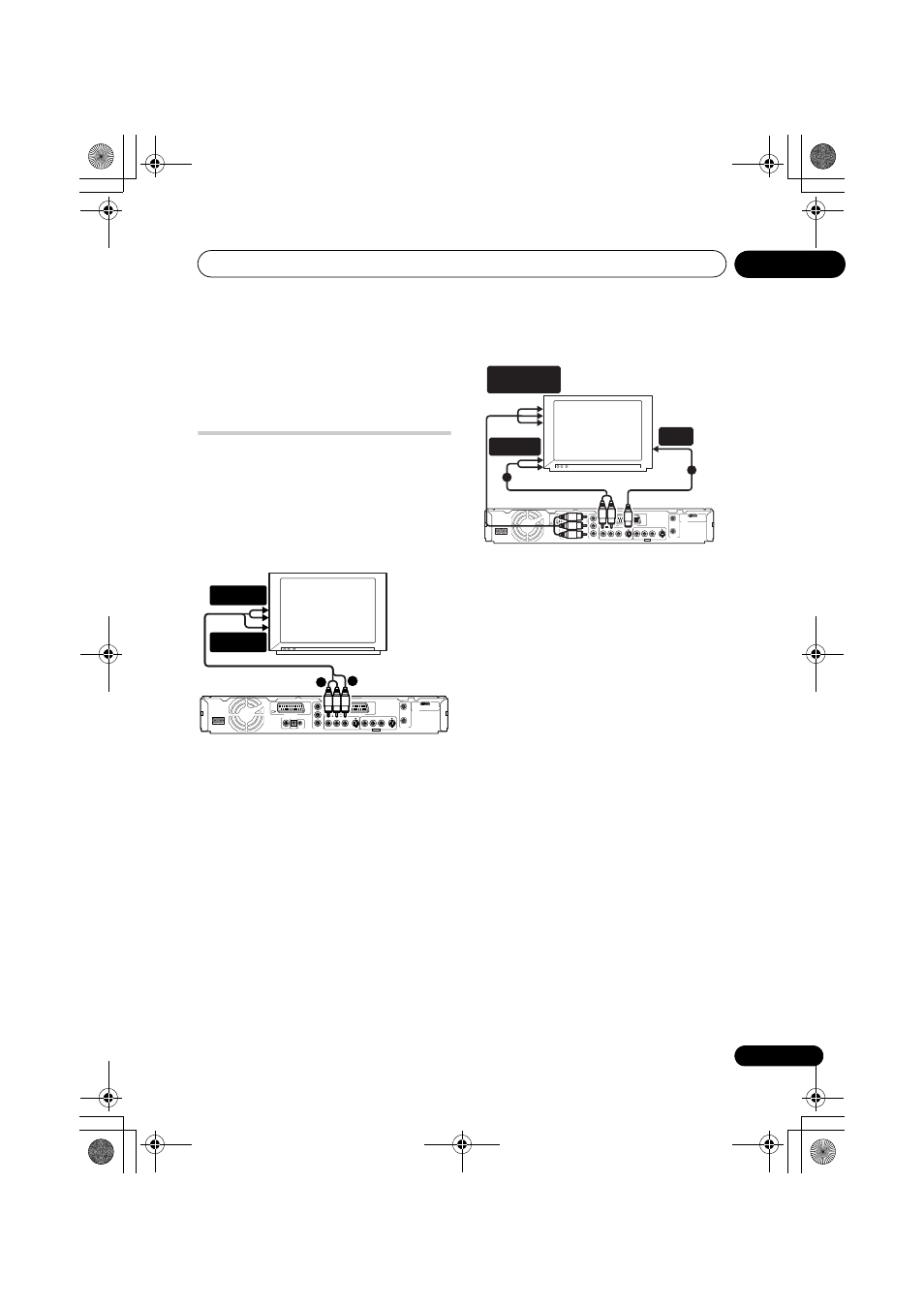

Использование других типов
выхода аудио/видео
Если для подключения телевизора к рекордеру
нельзя использовать разъем SCART, можно
воспользоваться стандартными гнездами аудио/
видеовыхода, а также выходами S-video и
компонентного видео.
Использование прилагаемого
кабеля аудио/видео
1 Подключите гнездо VIDEO OUTPUT
( ВИДЕОВЫХОД) к видеовходу телевизора.
Используйте желтый разъем прилагаемого
кабеля аудио/видео для подключения видео.
2
Подключите гнезда AUDIO OUTPUT
( АУДИОВЫХОД) к соответствующим
аудиовходам телевизора.
Используйте красный и белый разъемы
прилагаемого кабеля аудио/видео для
подключения аудио. Для получения
надлежащего стереозвука убедитесь, что левый
и правый выходы подключены к
соответствующим входам.
Использование выхода S-video или
компонентного видео
1 Подключите выход S-video или
компонентного видео к соответствующему
входу телевизора.
Для подключения S-video соедините кабелем S-
video (не прилагается) гнездо S-VIDEO OUTPUT
со входом S-video в телевизоре.
Для подключения компонентного видео
соедините кабелем компонентного видео (не
прилагается) гнезда COMPONENT VIDEO OUT
(
ВЫХОД КОМПОНЕНТНОГО ВИДЕО) со
входом компонентного видео в телевизоре.
Для получения информации о настройке выхода
компонентного видео для работы с
телевизором, поддерживающим прогрессивную
развертку, см. раздел Component Video Out
(Выход компонентного видео) на стр. 135.
2 Подключите гнезда AUDIO OUTPUT к
соответствующим аудиовходам телевизора.
Можно использовать прилагаемый кабель
аудио/видео, не подсоединяя желтый штекер
видеосигнала. Для получения надлежащего
стереозвука убедитесь, что левый и правый
выходы подключены к соответствующим
входам.
Телевизор
AC IN DIGITAL OUT CONTROL
G-LINK COAXIAL IN S-VIDEO VIDEO AUDIO
L R
COMPONENT VIDEO OUT
Y
P B
P R ANTENNA
IN
OUT
OUTPUT AV 1 (RGB) – TV AV 2 (INPUT 1/DECODER)
S-VIDEO VIDEO AUDIO
L R
INPUT3
HDMI OUT
ВИДЕОВХОД
АУДИОВХОД
1 2
Телевизор
AC IN DIGITAL OUT CONTROL
G-LINK COAXIAL IN S-VIDEO VIDEO AUDIO
L R
COMPONENT VIDEO OUT
Y
P B
P R
ANTENNA
IN
OUT
OUTPUT AV 1 (RGB) – TV AV 2 (INPUT 1/DECODER)
S-VIDEO VIDEO AUDIO
L R
INPUT3
HDMI OUT
ВХОД
S-VIDEO
ВХОД
КОМПОНЕНТНОГО
ВИДЕО
АУДИОВХОД
1
2
