Подключение

02

16

Ru

Легкость подключения

Описанная ниже процедура установки является базовой и позволяет смотреть и записывать

телевизионные программы, а также воспроизводить диски. Описание других типов подключений

начинается на следующей странице.

Внимание

• Эти подключения выполняются с помощью кабелей SCART (не входят в комплект). Если

используемый телевизор (или видеомагнитофон) не имеет разъема SCART, при необходимости

использования прилагаемого аудио/видеокабеля см. раздел Использование прилагаемого кабеля

аудио/видео на стр. 17.

• Через разъем AV AV1(RGB)-TV можно выводить обычный композитный сигнал, сигнал S-video

или видеосигнал RGB, а также аналоговый аудиосигнал в стереофоническом режиме. Разъем
AV2(INPUT 1/DECODER) принимает в качестве входа обычный сигнал, сигнал S-video и

видеосигнал RGB, а также аналоговый аудиосигнал в стереофоническом режиме. Сведения об

установке сигналов см. в разделах AV1 Out (Выход AV1) на стр. 135 и AV2/L1 In (Вход AV2/L1)

на стр. 136.

• Перед выполнением или изменением схем подсоединения убедитесь, что все компоненты

выключены и отключены от электророзетки.

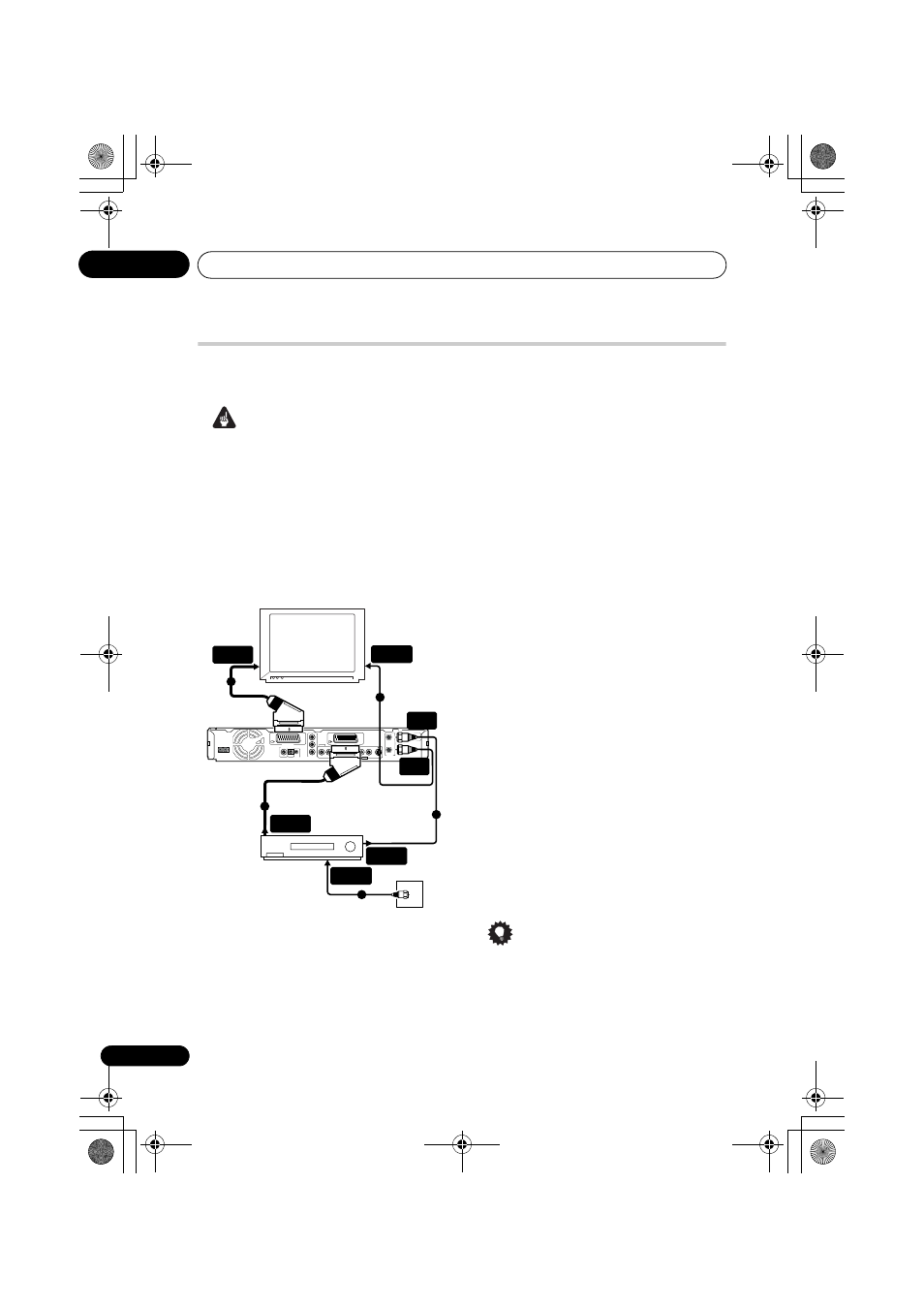

1

Подсоедините один конец кабеля к

настенной розетке для подключения

антенны/кабельного телевидения, а другой

конец - к входу для антенны на

видеомагнитофоне.

• При подключении антенны напрямую к

телевизору (без использования

видеомагнитофона) подсоедините антенну

к гнезду ANTENNA IN (RF IN) рекордера и

пропустите следующий шаг.

2

Используйте антенный кабель-

переходник (один кабель входит в комплект

поставки) для подсоединения выхода

антенны видеомагнитофона к гнезду
ANTENNA IN (RF IN)

рекордера.

3

Используйте другой антенный кабель

для подсоединения гнезда ANTENNA OUT

рекордера к входу антенны на телевизоре.
4

Используйте кабель SCART (не входит в

комплект) для подсоединения разъема

аудио/видео AV1(RGB)-TV рекордера к

разъему SCART AV телевизора.
5

Используйте другой кабель SCART для

подсоединения разъема аудио/видео
AV2(INPUT 1/DECODER)

к разъему SCART AV

видеомагнитофона.

Совет

• Этот ресивер имеет «сквозную» функцию,

которая позволяет запись ТВ программ со

встроенного ТВ тюнера этого рекордера во

время просмотра видео, воспроизводимого

используемым видеомагнитофоном (Для

использования этой функции в режиме

Телевизор

Видеомагнитофон

Настенная розетка

дляподключения

антенны/кабельного

телевидения

AC IN

DIGITAL

OUT

CONTROL

G-LINK

COAXIAL

IN

S-VIDEO

VIDEO

AUDIO

L

R

COMPONENT

VIDEO OUT

Y

P

B

P

R

ANTENNA

IN

OUT

OUTPUT

AV 1 (RGB) – TV

AV 2 (INPUT 1/DECODER)

S-VIDEO

VIDEO

AUDIO

L

R

INPUT3

HDMI OUT

РАЗЪЕМ

SCART AV

РАЗЪЕМ

SCART AV

ANTENNA
IN (RF IN)

ANTENNA

OUT

ВЫХОД

AНТЕННЫ

ВХОД

AНТЕННЫ

ВХОД

AНТЕННЫ

1

2

4

5

3
