Подключение

02

15

Ru

10 COMPONENT VIDEO OUT
Выход высококачественного видео для

подключения к телевизору или монитору с

компонентным видеовходом.
11 INPUT 3
Стереофонический аналоговый аудиовход,

входы видео и S-video для подключения к

видеомагнитофону или другому источнику

сигнала.

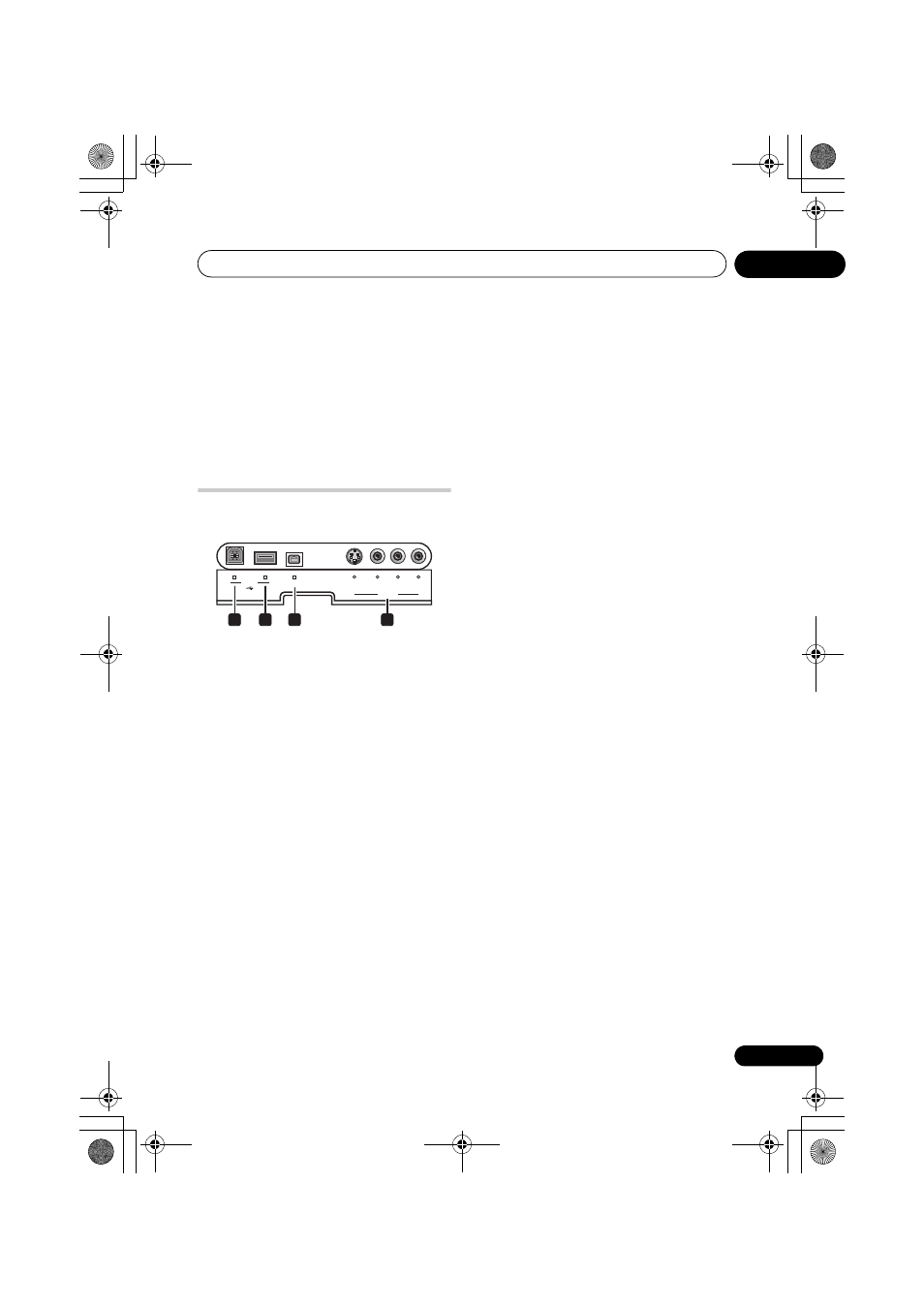

Разъемы на передней панели

На передней панели под откидной крышкой

размещены дополнительные соединения.

12

Разъем USB (Типа B) (только для модели

DVR-645H-S)
Разъем USB для подключения принтера,

совместимого с PictBridge.
13

Разъем USB (Типа A) (только для модели

DVR-645H-S)
Разъем USB для подключения цифрового

фотоаппарата, модуля памяти USB или другого

устройства USB.
14 DV IN (только для модели DVR-645H-S)
Разъем i.LINK входа DV, пригодный для

подключения видеокамеры DV.
15 INPUT 2
Вход аудио/видео (стереофонический

аналоговый звук; композитное видео и S-video),

особенно хорошо подходит для видеокамер,

игровых видеоприставок, переносного

аудиооборудования и т.д.

S-VIDEO

DV IN

VIDEO

L AUDIO R

(MONO)

INPUT 2

USB

14

12

13

15

DVR-645H-Ru.book 15 ページ 2006年8月25日 金曜日 午後3時42分
