Предварительные базовые операции

8

Коммутация АХ-7

Прим.: Перед коммутацией АХ-7 и внешних ус-
тройств выключите их.

АХ-7 представляет собой MIDI-контроллер. Он
не имеет внутреннего звукового генератора и,
соответственно, звуков. Поэтому, вам необхо-
димо подключить АХ-7 к внешнему MIDI-гене-
ратору звуков, чтобы услышать то, что вы иг-
раете на клавиатуре. Основная коммутация

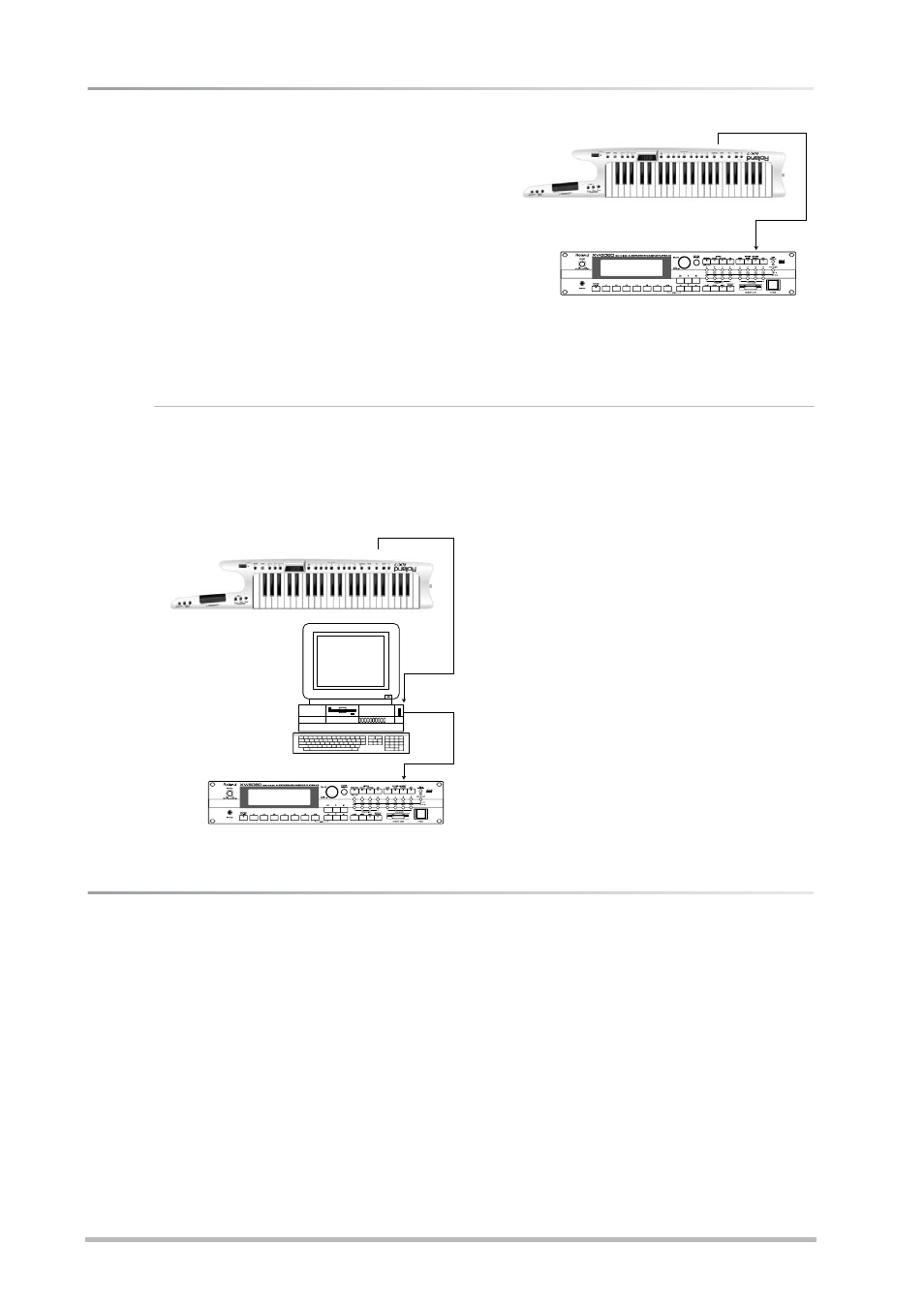

показана на рисунке:

Прим.: Не забудьте подключить звуковой модуль
или синтезатор к тракту усиления (комбо или
микшерный пульт. Детально смотрите данный
вопрос в руководстве этих устройств.

Работа с компьютером или секвенсором

Если вы использует АХ-7 в качестве мастер-
клавиатуры при записи компьютерный прог-
раммный секвенсор или отдельный секвенсор
(например, Roland MC-80), то следует произ-
вести коммутацию устройств, как показано на
рисунке:

Данная конфигурация коммутации долж-
на удовлетворять следующим требова-
ниям:

• Если в качестве секвенсора используется

компьютер, то у него должен быть MIDI-
интерфейс.

• На секвенсоре необходимо включить фун-

кцию MIDI Soft Thru/MIDI Echo. Иначе вы
не будете слышать звука, который вы игра-
ете (детально смотрите об этом в руково-
дст-ве по эксплуатации секвенсора или
программного секвенсора).

Прим.: Данный установленный MIDI-канал на
АХ-7 может быть изменён секвенсором на дру-
гой номер MIDI-канала. Если этого не происхо-
дит, то убедитесь в том, что установлена наи-
меньшая из зон АХ-7 для приёма данного MIDI-
канала звукового модуля (не секвенсора).
Прим.: Возможны другие конфигурации, но
предложенная выше подходит для большинства
необходимых случаев. Вы можете подключить
гнездо MIDI IN другого звукового модуля в гнез-
до MIDI THRU модуля, изображённого на дан-
ной схеме для расширения системы.
Также вы ещё можете использовать следую-
щий вариант коммутации: [Sequencer] MIDI
OUT

[AX-7] MIDI IN

[AX-7] MIDI OUT

[Module] MIDI IN

(См. “Функция MIDI Merge и её возможности”
(стр. 17)).

Включение инструмента

При включении питания необходимо соблю-
дать следующий регламент включения обору-
дования. В первую очередь включаются уст-
ройства, передающие MIDI-сообщения (ком-
пьютер, АХ-7). Затем включаются звуковые мо-
дули и синтезаторы. Только после этого вклю-
чается системы звукоусиления.
Установите переключатель POWER на задней
панели в положение ON.
Выключение вашей системы коммутации обо-
рудования происходит в обратном порядке
регламента включения.

Прим.: АХ-7 имеет электронный контур защиты.
После включения проходит короткий интервал вре-
мени до момента нормальной штатной работы
инструмента.

Прим.: Примечание: Если используются батарейки
в качестве источника питания, то выключайте ин-
стумент, если вы не планируете использовать его в
течении 5 минут и более. Перед выключением реко-
мендуется сохранить сделанные установки в одной
из программ памяти (см. стр. 17).

MIDI OUT

MIDI IN

АХ-7 (передаёт MIDI-

сообщения)sages)

Звуковой модуль, синтезатор и т. п. (принимает MIDI-

сообщения)

MIDI OUT

MIDI IN

АХ-7 (передаёт MIDI-

сообщения)

Компьютер или секвенсор

(записывают или передают

MIDI-сообщения)

Звуковой модуль, синтезатор и т. п. (принимает MIDI-

сообщения)

MIDI

MIDI IN
