Заправка верхней нити 43

2

1

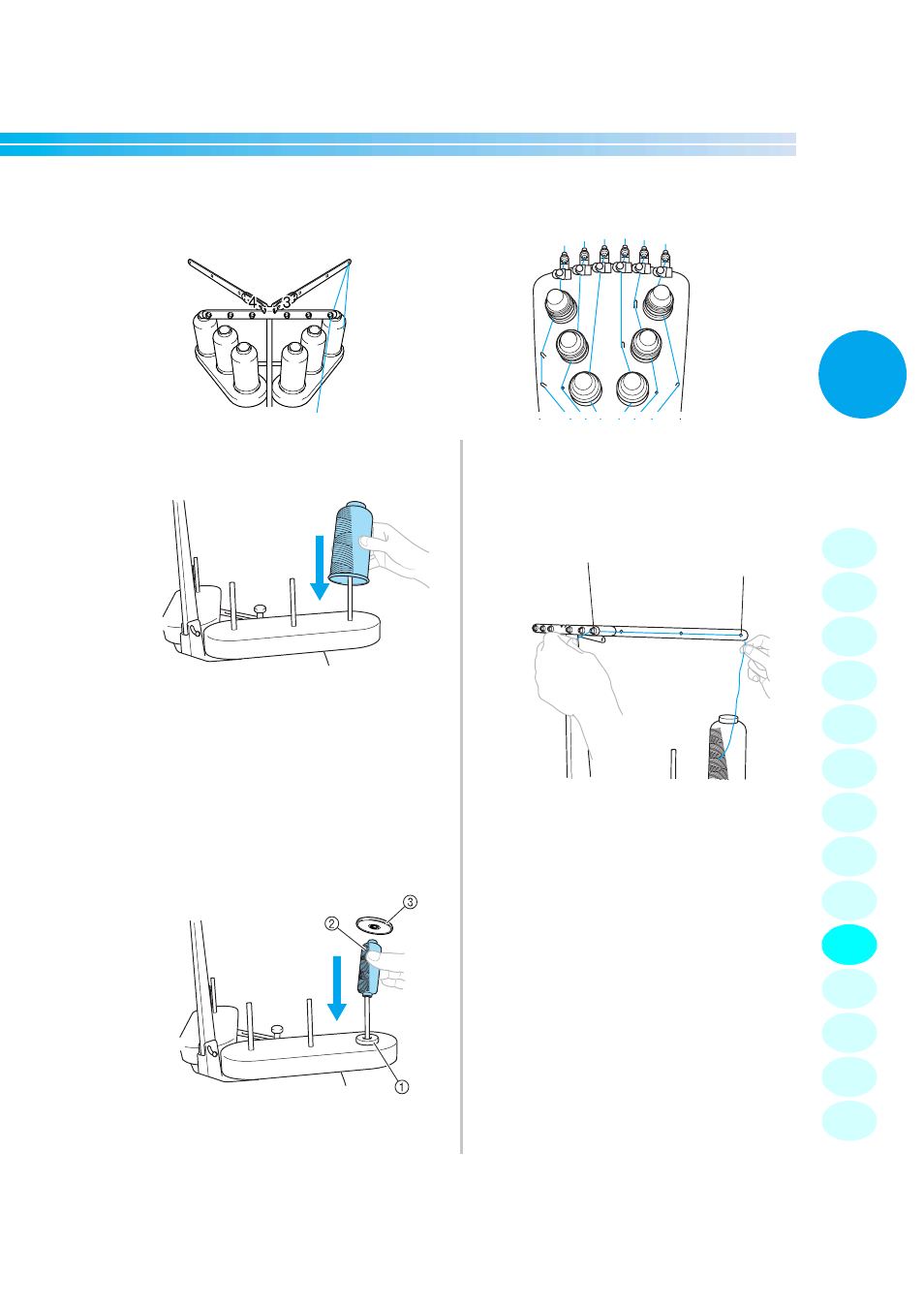

Установите на стержень для катушки 1
катушку с нитью того цвета (светло зеленого),
который указан для игловодителя 1.

• Половинки подставки для катушек

должны быть раздвинуты в форме
буквы V.

• При использовании маленьких катушек с

нитью перед установкой катушки на
стержень подложите под нее входящую в
комплект поставки машины специальную
подкладку для катушек.

• При использовании катушек с нитью,

высота которых меньше высоты стержня
для установки катушек, наденьте на все
стержни специальную насадку.

1 Подкладка под катушку
2 Маленькая катушка
3 Насадка на стержень для катушек

2

Проденьте нить сквозь отверстие номер 1 в
нитенаправителе, расположенное
непосредственно над катушкой, а затем
проденьте эту нить сквозь отверстие номер 1 в
нитенаправителе, расположенном ближе к
передней части машины.

1 Отверстие номер 1 в нитенаправителе,

расположенном над катушками

2 Отверстие номер 1 в нитенаправителе, ближе к

передней части машины

1

1

2

2

3

3

4

4

5

5

6

6

1

2

3

4

5

6

1

2

3

4

5

6

1

2

5

6

Каждый путь обозначен номером, соответствующим номеру игловодителя. При заправке
нитей в игловодители строго соблюдайте эту нумерацию.

1

2

3

4

5

6

7

8

9

10

11

12

13

14

2

1
