Создание красивых вышивок 205

7

5

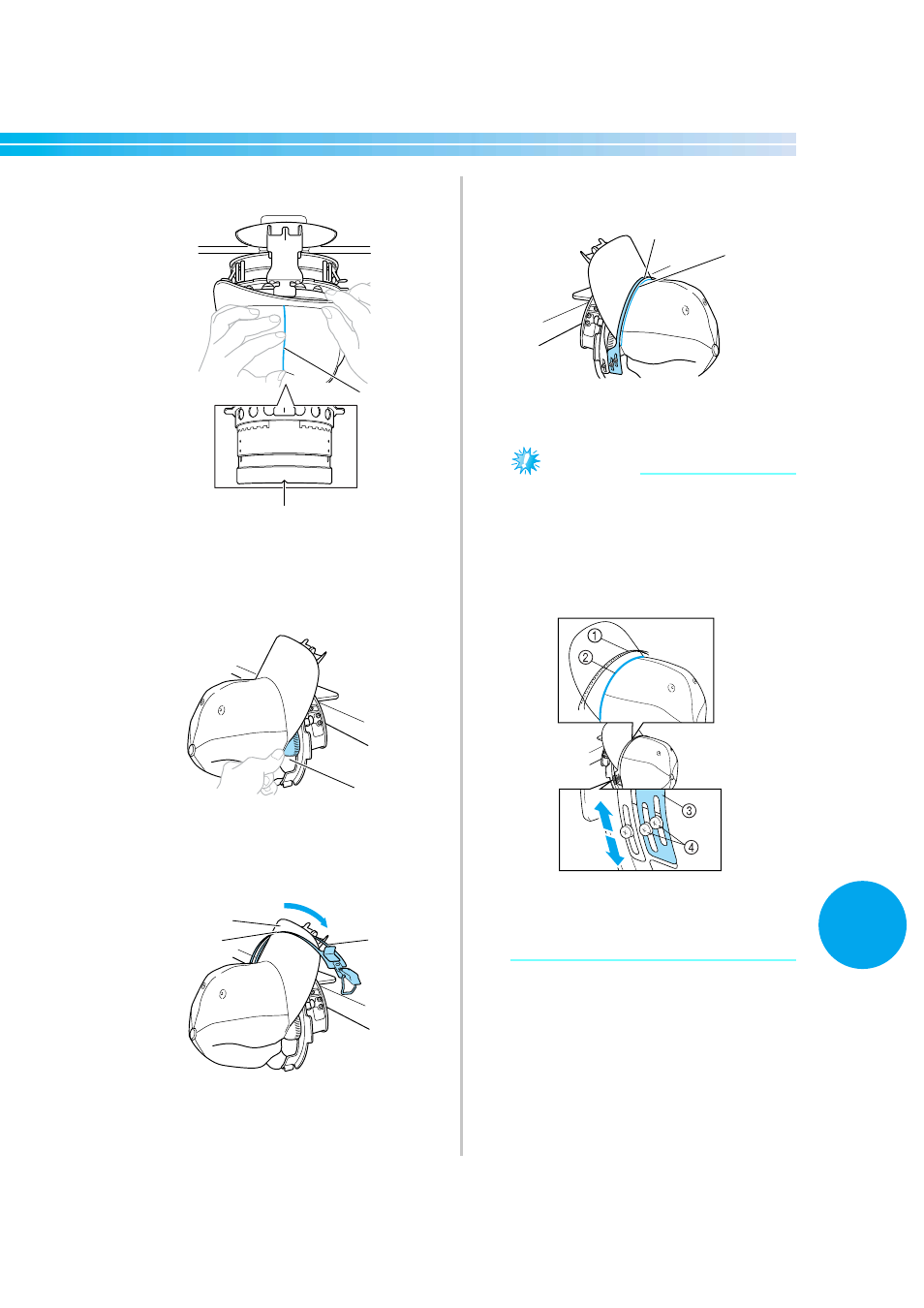

Совместите среднюю линию бейсболки с
пазом в монтажном приспособлении.

1 Средняя линия бейсболки
2 Паз в монтажном приспособлении

6

Поместите ленту, подшитую внутри
бейсболки, в прорезь в пяльцах для
вышивания бейсболок.

1 Прорезь в пяльцах для вышивания бейсболок

7

Закройте зажимную рамку, пропустив козырек
бейсболки в щель зажимной рамки, между ее
внутренней и внешней дугой.

1 Козырек
2 Внутренняя дуга зажимной рамки
3 Внешняя дуга зажимной рамки

8

Точно совместите зубцы зажимной рамки с
основанием козырька.

1 Зубцы зажимной рамки
2 Основание козырька

Примечание

● Ослабьте два винта, которые фиксируют

внешнюю дугу зажимной рамки, а затем
отрегулируйте положение внешней дуги
зажимной рамки таким образом, чтобы
она соответствовала форме бейсболки и
чтобы зубцы зажимной рамки были точно
совмещены с основанием козырька.

1 Зубцы зажимной рамки
2 Основание козырька
3 Внешняя дуга зажимной рамки
4 Винты для фиксации внешней дуги зажимной

рамки

1

2

1

2

3

1

1

2
