Вид справа/сзади, Панель управления – Инструкция по эксплуатации Brother PR-620C
Страница 22
Наименования частей машины и их функции 3
1
д

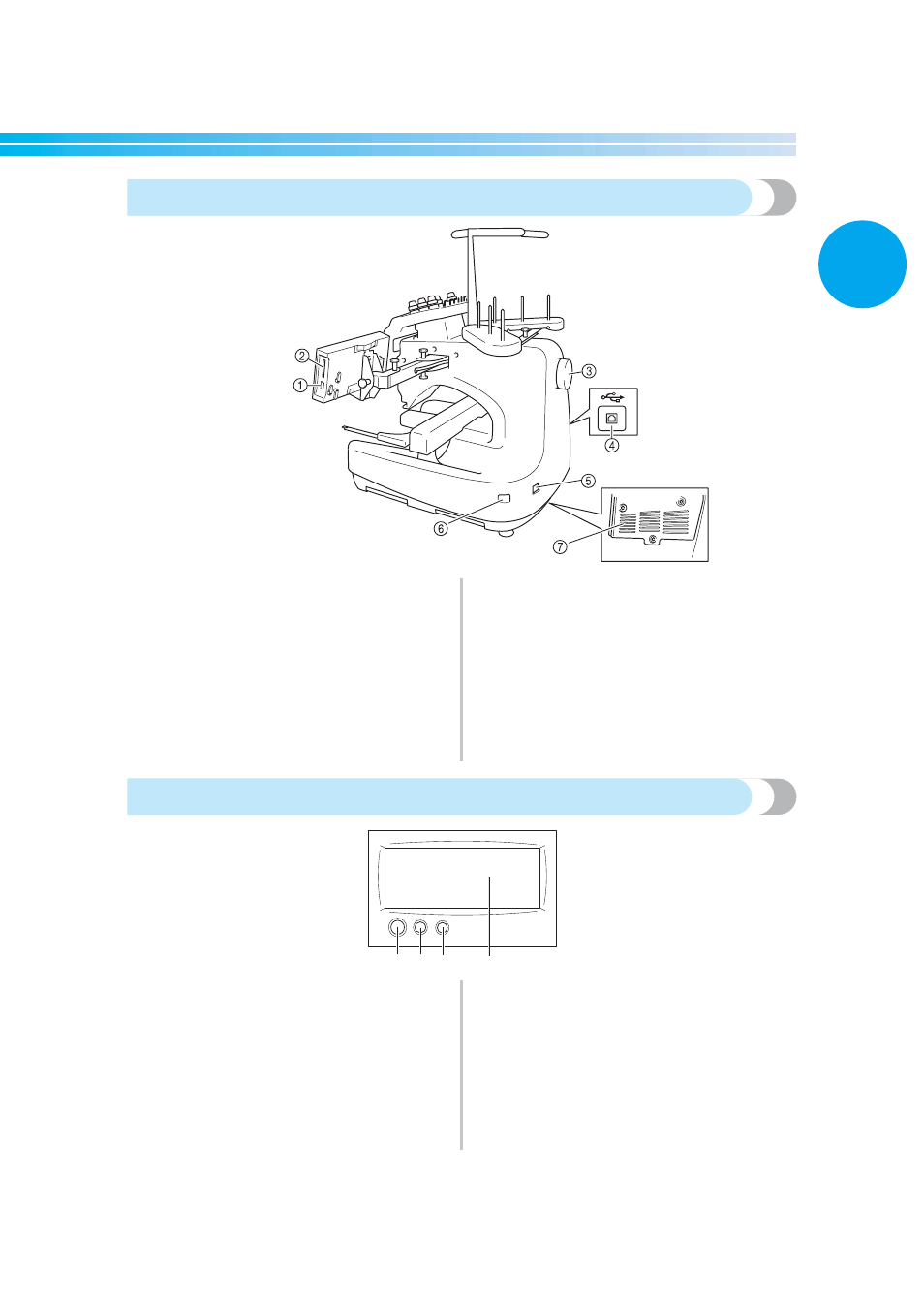

Вид справа/сзади
1
Соединитель USB порта типа “A” (главный)
Предназначен для подключения USB устройств.
2 Гнездо для карт с данными для вышивания
Предназначено для вставки карт с данными для
вышивания (приобретаемых отдельно).
3 Маховик
При повороте маховика игла перемещается вверх и
вниз Вращать маховик можно только в направлении
против часовой стрелки.
4 Соединитель USB порта типа “B” (функциональный)
Для передачи данных о рисунках узоров с
компьютера на машину необходимо подключить
USB кабель от компьютера к соединителю USB
порта типа “B” (функциональный)
5 Гнездо для подключения сетевого шнура
В это гнездо вставляется разъем сетевого шнура.
6 Сетевой выключатель
Сетевой выключатель служит для включения (I) и
выключения (
!
) машины.
7 Вентиляционные отверстия
Панель управления
1 Кнопка Пуск/Стоп
Кнопка Пуск/Стоп служит для того, чтобы начать
или остановить шитье. Наличие и цвет подсветки
этой кнопки изменяются в зависимости от рабочего
режима машины.
Светится красным цветом: Начать шить на машине
невозможно
Мигает зеленым цветом:
Можно начинать
шить
Светится зеленым цветом: Машина шьет
Не светится:
Машина выключена
2 Кнопка обрезки нити
я
При нажатии на эту кнопку выполняется обрезка
верхней и нижней нити.
3 Кнопка автоматической заправки нити в иглу
При нажатии на эту кнопку происходит
автоматическая заправка нити в иглу.
4 ЖК дисплей с сенсорным экраном
Посредством нажатия на кнопки, отображающиеся
на этом экране, можно выбирать и редактировать
рисунки узоров и подтверждать различные
информационные сообщения.
Вид снизу
4
1 2 3
