6-39

1

2

3

4

5

6

7

8

9

ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

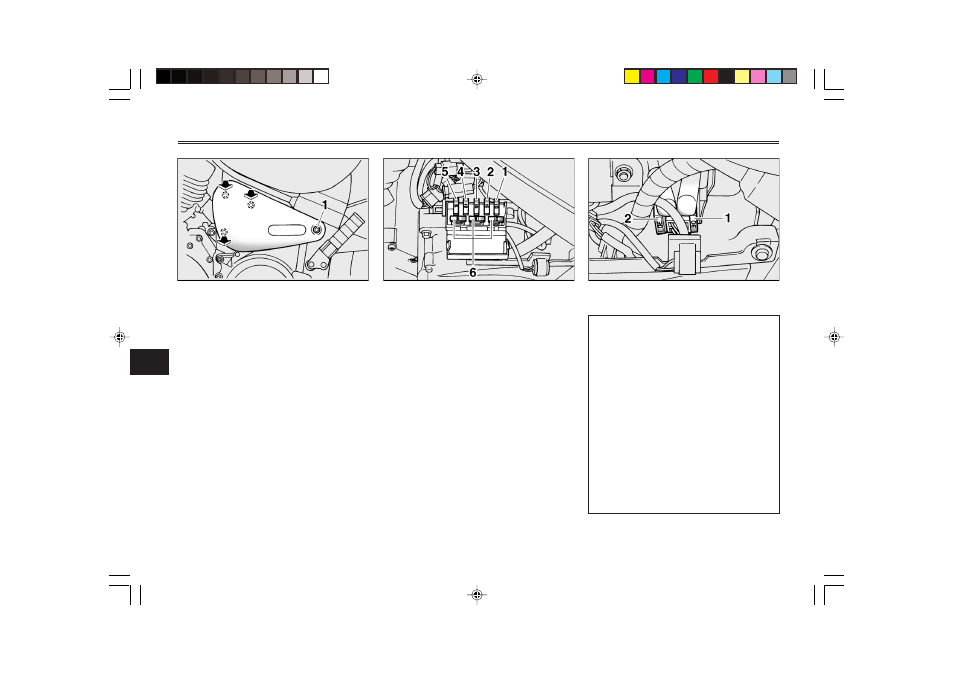

1. Болт

Замена плавких предохрани-
телей

Коробка главного предохрани-
теля находится за панелью “А”
(Описание операций снятия и
установки панели приведены на
стр. 6-6.)
Предохранительная коробка, в
которой находятся плавкие пре-
дохранители отдельных цепей,
расположены за панелью “А”.
(Описания операций снятия и
установки панели приведены на
стр. 6-6.)

1. Предохранитель системы сигнализации
2. Предохранитель системы зажигания
3. Предохранитель фары
4. Предохранитель подогрева карбюратора
5. Резервный плавкий предохранитель (одо-

метра)

6. Запасной предохранитель (3 шт.)

Если перегорел какой-либо пре-
дохранитель, замените его сле-
дующим образом :
1. Установите ключ в положе-

ние “OFF” (“ВЫКЛЮЧЕНО”) и
отключите соответствую-
щую электрическую цепь.

2. Выньте перегоревший плав-

кий предохранитель и уста-
новите новый предохрани-
тель с указанным номиналь-
ным током срабатывания.

1. Главный предохранитель
2. Запасной главный предохранитель

Номинальные токи срабаты-

вания предохранителей :
Главный предохранитель :

30 A

Предохранитель системы
зажигания :

15 A

Предохранитель системы
сигнализации : 10 A
Предохранитель фары :

15 A

Предохранитель подогрева
карбюратора :

10 A

Резервный предохранитель
(одометра)

5 A
