ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

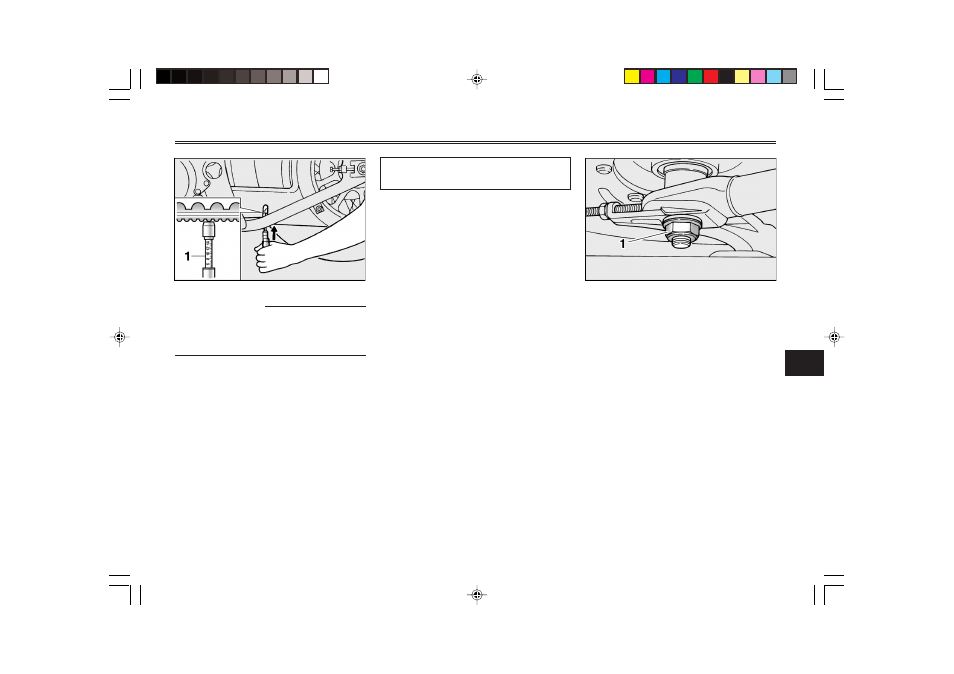

1. Измеритель натяжения ремня

ПРИМЕЧАНИЕ :
Метки около контрольного от-
верстия приводного ремня нане-
сены через 5 мм

3. Заметьте положение привод-

ного ремня, приложив к нему
усилие 45 Н (4,5 кгс) при по-
мощи измерителя натяжения
ремня, как показано на рисун-
ке.

4. Рассчитайте величину проги-

ба приводного ремня, вычтя
из величины, отмеченной на
шаге 2, величину, полученную
на шаге 3.

Прогиб приводного ремня :

7,5-13 мм

5. Если величина прогиба при-

водного ремня не соответст-
вует указанной, отрегулируй-
те ее следующим образом :

1. Гайка оси колеса

Как отрегулировать натяжение
приводного ремня
1. Ослабьте гайку оси заднего

колеса и болт кронштейна
тормозной скобы.
