ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

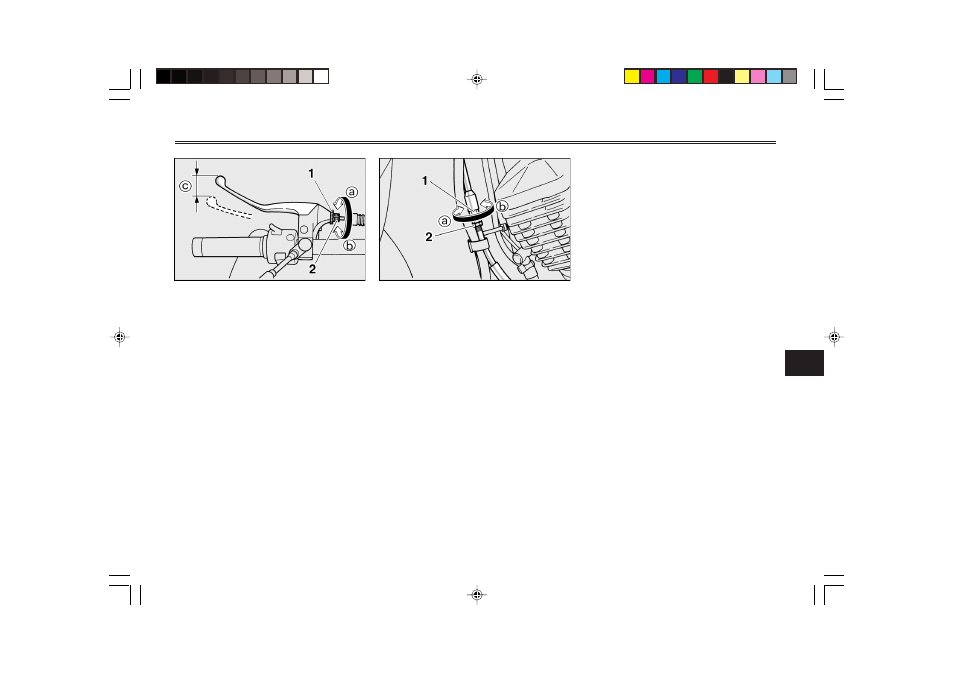

1. Контргайка
2. Штуцер регулировки свободного хода рыча-

га сцепления

с. Свободный ход рычага сцепления

EAU00694

Регулировка свободного хода
рычага сцепления

Величина свободного хода рыча-
га сцепления должна состав-
лять 10-15 мм, как показано на
рисунке. Периодически прове-
ряйте величину свободного хода
рычага сцепления и, если необ-
ходимо, регулируйте ее следую-
щим образом :
1. Ослабьте контргайку на ры-

чаге сцепления.

для того, чтобы освободить
трос сцепления.

5. Ослабьте контргайку на кар-

тере двигателя.

6. Для того, чтобы увеличить

свободный ход рычага сцеп-
ления, вращайте регулиро-
вочную гайку в направлении
a

.

Для того, чтобы уменьшить
свободный ход рычага сцеп-
ления, вращайте регулиро-
вочную гайку в направлении
b

.

7. Затяните контргайки на ры-

чаге сцепления и на картере
двигателя.

1. Гайка регулировки свободного хода рычага

сцепления

2. Контргайка

2. Для увеличения свободного

хода рычага сцепления вра-
щайте регулировочный шту-
цер в направлении a. А для
его уменьшения вращайте
штуцер в направлении b.

3. Если требуемая величина

свободного хода рычага сце-
пления была достигнута, за-
тяните контргайку и пропус-
тите остальные операции.
Если нет, то поступайте сле-
дующим образом:

4. Полностью заверните регу-

лировочный штуцер рычага
сцепления в направлении a
