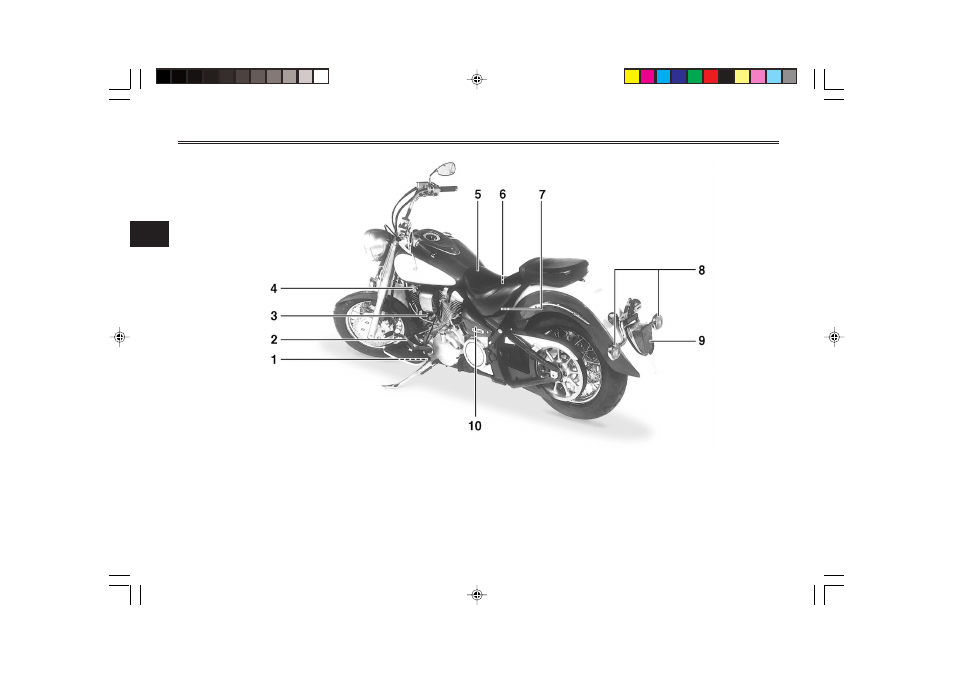

ОПИСАНИЕ

1. Сливная пробка масла двигателя (картера)

(стр. 6-11)

2. Педаль переключателя передач (стр. 3-7)
3. Ручка пускового устройства (воздушной

заслонки) (стр. 3-12)

4. Топливный краник (стр. 3-11)
5. Сиденье водителя (стр. 3-12)

Вид слева

6. Набор инструментов владельца (стр. 6-1)
7. Держатель шлема (стр. 3-13)
8. Задние фонари указателя поворотов (стр. 6-42)
9. Задний габаритный фонарь/Стоп-сигнал (стр.

6-42)

10. Плавкие предохранители (стр. 6-39)
