НИЖНИЙ КОЖУХ
Нижний кожух снимается при замене масляного
фильтра системы HFT. Сразу после остановки двига-
теля сам двигатель, выпускная труба и глушитель ос-
таются нагретыми до высокой температуры. Во избе-
жание ожогов примите меры предосторожности.

Снятие:

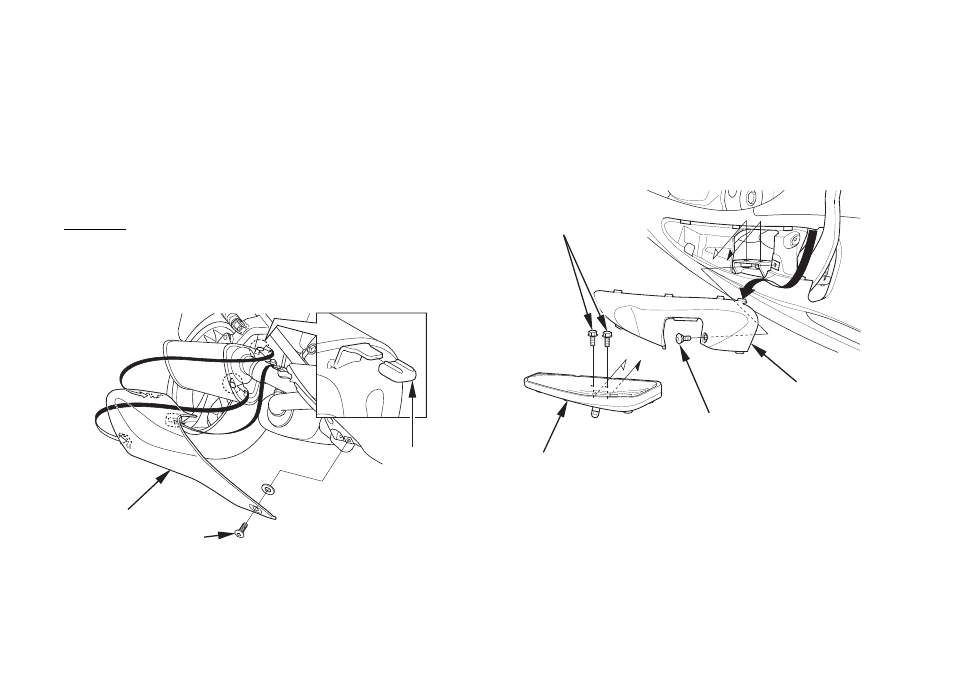

1. Для снятия кожуха глушителя (1) снимите болт

кожуха глушителя (2) и шайбу, затем вытяните
его из втулок.

(2)

(1)

(3)

2. Снимите винт (4) и вытяните крышку нижнего

кожуха (5).

3. Снимите правую подножку (6), сняв ее

крепежные болты (7).

(7)

(6)

(4)

(5)

(1) Кожух глушителя

(3) Резиновый колпачок

(2) Болт кожуха глушителя

(4) Винт
(5) Крышка нижнего кожуха

(6) Правая подножка
(7) Крепежные болты

подножки
