3
Внешний интерфейс ввода-вывода камеры позволяет подключить 2 устройства (таких как датчики, детекторы движения и т. д.), которые могут использоваться для
включения функций буферизации и передачи изображений с камеры (см. в Разделе 2 “Использование сигналов запуска буферизации и передачи изображений” в
руководстве “Инструкции по эксплуатации” на компакт-диске).
Внешний интерфейс ввода-вывода имеет 6 разъемов.
К камере можно подключить телевизор или другое видеоустройство (стандарта NTSC или PAL) для просмотра изображений с камеры или их записи. Видеоустройство
следует подключать, как показано ниже.
К камере можно подключить внешний микрофон и внешний динамик для использования функций речи и прослушивания соответственно. Более подробную информацию
об этих функциях см. в разделе “1.2.10 Аудиофункции” в “Инструкции по эксплуатации” на компакт-диске. К камере также можно подключить телевизор или другое
видеоустройство (стандарта NTSC или PAL) для просмотра изображений с камеры или их записи. Устройства следует подключать, как показано ниже.
После настройки камеры в соответствии с процедурой, описанной в “Руководстве по настройке”, ознакомьтесь со
следующей информацией.

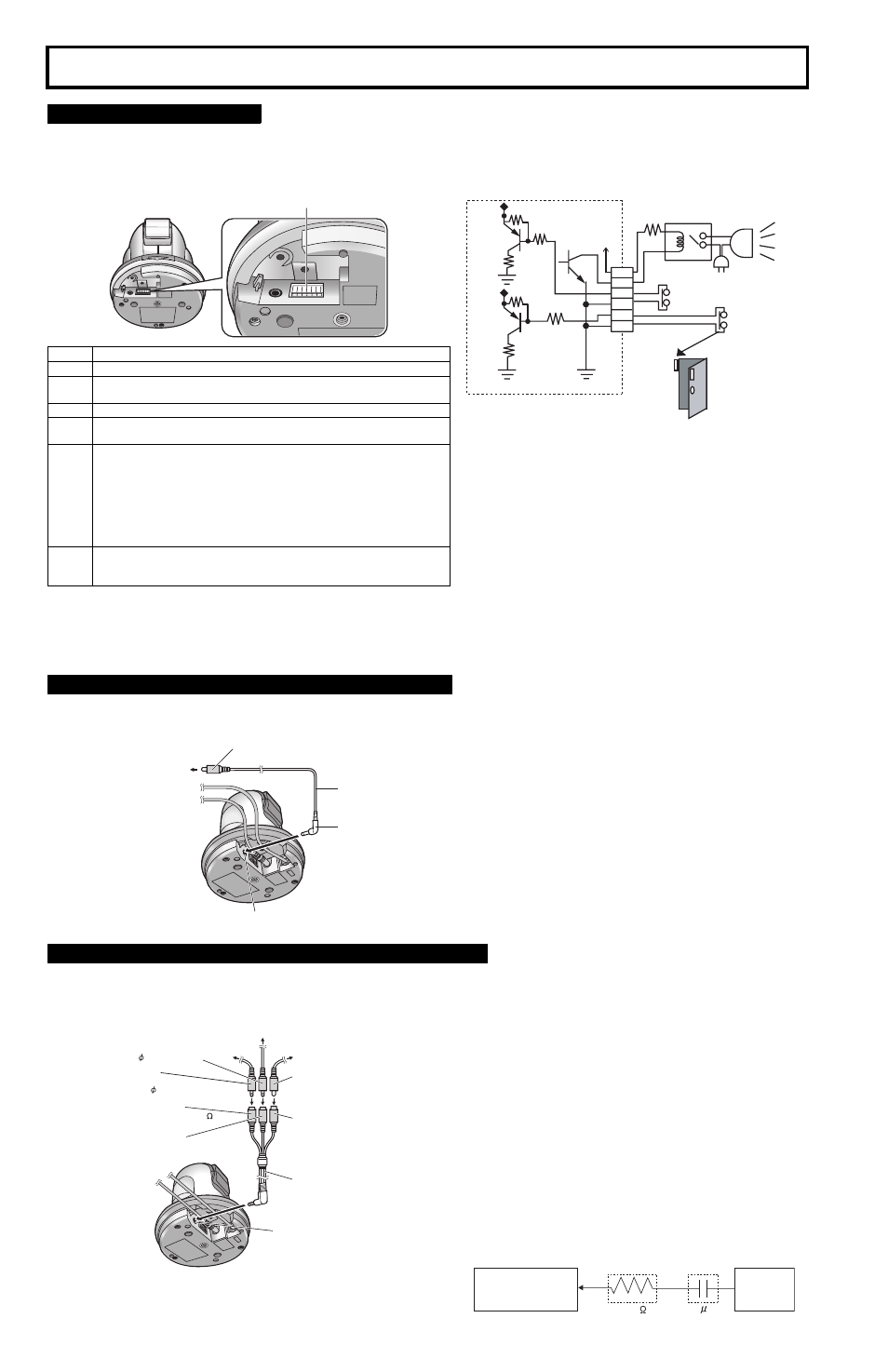

Подключение внешних датчиков
Пример электрической схемы
Внимание
• К внешнему интерфейсу ввода-вывода нельзя непосредственно подключить
устройства, требующие большой силы тока для питания. Возможно, в
некоторых случаях потребуется использовать пользовательскую цепь
сопряжения (приобретается отдельно). Камера может получить серьезные
повреждения, если к ее внешнему интерфейсу ввода-вывода подключить
устройство, превышающее электрическую мощность камеры.
• В цепи камеры используются цепи низкого напряжения/тока и цепи высокого
напряжения/тока. Все работы по прокладке проводов должны выполняться
квалифицированным электротехником. Неправильная проводка может
повредить камеру и привести к удару электрическим током с летальным
исходом.
• Внешними устройствами, подключенными к выходным разъемам камеры,
невозможно управлять в случае ошибки или сбое при работе в сети. Помните
об этом при подключении систем блокировки дверей, устройств, выделяющих
тепло, или других устройств, которые могут быть опасны, если управление
ими невозможно.
Разъем Описание
G Разъем заземления.
1
Вход внешнего датчика 1. Камера может включаться либо от размыкания контура,
либо от короткого замыкания цепи.
G Разъем заземления.
2
Вход внешнего датчика 2. Камера может включаться либо от размыкания контура,
либо от короткого замыкания цепи.
3
Выход управления внешним устройством. Позволяет управлять внешним
устройством с помощью выводных кнопок на операционной панели камеры
(например, включением и выключением света).
• Предназначение разъема можно изменить (см. раздел “7.4 Управление внешним
выходным разъемом” в руководстве “Инструкции по эксплуатации” на компакт-
диске).
• Этот разъем является цепью с открытым коллектором. Максимальный ток
потребления такой же, как и у разъема 4. Не превышайте напряжение разъема 4.
4
Выходной разъем питания постоянного тока.
• 10,5 – 13 В (V) постоянного тока
• Максимальный ток нагрузки составляет 100 мА.
Примечание
• Не нажимайте с усилием на внешний интерфейс ввода-вывода остроконечным
предметом. Внешний интерфейс ввода-вывода может сдвинуться внутрь
устройства, и его будет невозможно использовать.
Подключение видеоустройства (только для модели BB-HCM580)
Подключение аудио- видеоустройств (только для модели BB-HCM581)
Примечание
• Аналоговый видеовыход по умолчанию отключен. Более подробную информацию
см. в разделе “7.5 Управление аналоговым выходным видеосигналом” в
руководстве “Инструкции по эксплуатации” на компакт-диске.
• При использовании внешнего микрофона очень длинный кабель или кабель
низкого качества могут ухудшить качество звука.
• Длина кабеля микрофона не должна превышать 7 м (m).
• Используйте динамик со встроенным усилителем. Динамик подключается к
камере посредством стереофонического аудиокабеля, подобного тому,
который используется для ПК. Выходной сигнал является монофоническим.
• При подключении и отключении кабеля динамика камера и динамик должны быть
выключены, в противном случае из динамика может издаваться шум.
• Входной сигнал микрофона не соответствует выходному сопротивлению. При
подключении источника с сопротивлением ниже выходного сопротивления звук
может искажаться. Искажение звука можно устранить, если добавить следующую
цепь. Ни при каких обстоятельствах нельзя подключать аудиоисточник с высоким
уровнем напряжения, например динамик, к этому входному разъему. Это повредит
камеру.
Внешний интерфейс ввода-вывода
Свет
Дверной датчик 1 (Сигнал тревоги 1)
Дверной датчик 2 (Сигнал тревоги 2)
Реле
Камера
12 В (V)*
2
3
4
G
1
G
*10,5 В (V) – 13 В (V) переменного тока
Видеокабель
(приобретается отдельно)
Разъем полного видеосигнала
Разъем 3,5 мм (mm) типа L (прямоугольный)
К телевизору
Видеоразъем
К микрофону
К динамику К телевизору
Аудио- видеокабель
Для телевизора (желтый)
Аудио- видеоразъем
*Приобретается отдельно
Видеокабель*
Для динамика (красный)
(Выходное сопротивление 560 )
Для микрофона (белый)
(со съемным источником
питания +3,3 В (V))
Кабель динамика*
(мини-штекер для
стереоустройств 3,5 мм (mm))
Кабель микрофона*
(мини-штекер 3,5 мм (mm))
Камера
1 F 33 K
Вход микрофона
Аудиовыход
Конденсатор Резистор
