8
Подключения
Подключения
Когда вы производите какие-либо подключения, обязательно отключайте напряжение выключателем и отсоединяйте сетевую вилку от розетки.
1. Подключение к микшерному пульту Pioneer
(разъемы для подключения управляющего сигнала и выходного аудиосигнала)
Вставьте белый штекер вспомогательного аудиокабеля в гнездо левого канала (L), а красный штекер – в гнездо правого канала (R).
Кроме того, соединив устройства с помощью управляющего кабеля, можно использовать микшерный пульт для управления функциями пуска воспроизведения от фейдера
и перехода к метке.
Цифровые соединения можно выполнить только с микшерными пультами, оборудованными цифровыми входными разъемами (модели DJM-800, DJM-1000 и
др.). Воспользуйтесь коаксиальным цифровым кабелем (имеется в продаже) для того, чтобы соединить разъем DIGITAL OUT [Цифровой выход], расположенный на плеере,
с разъемом DIGITAL IN [Цифровой вход], расположенном на микшерном пульте.

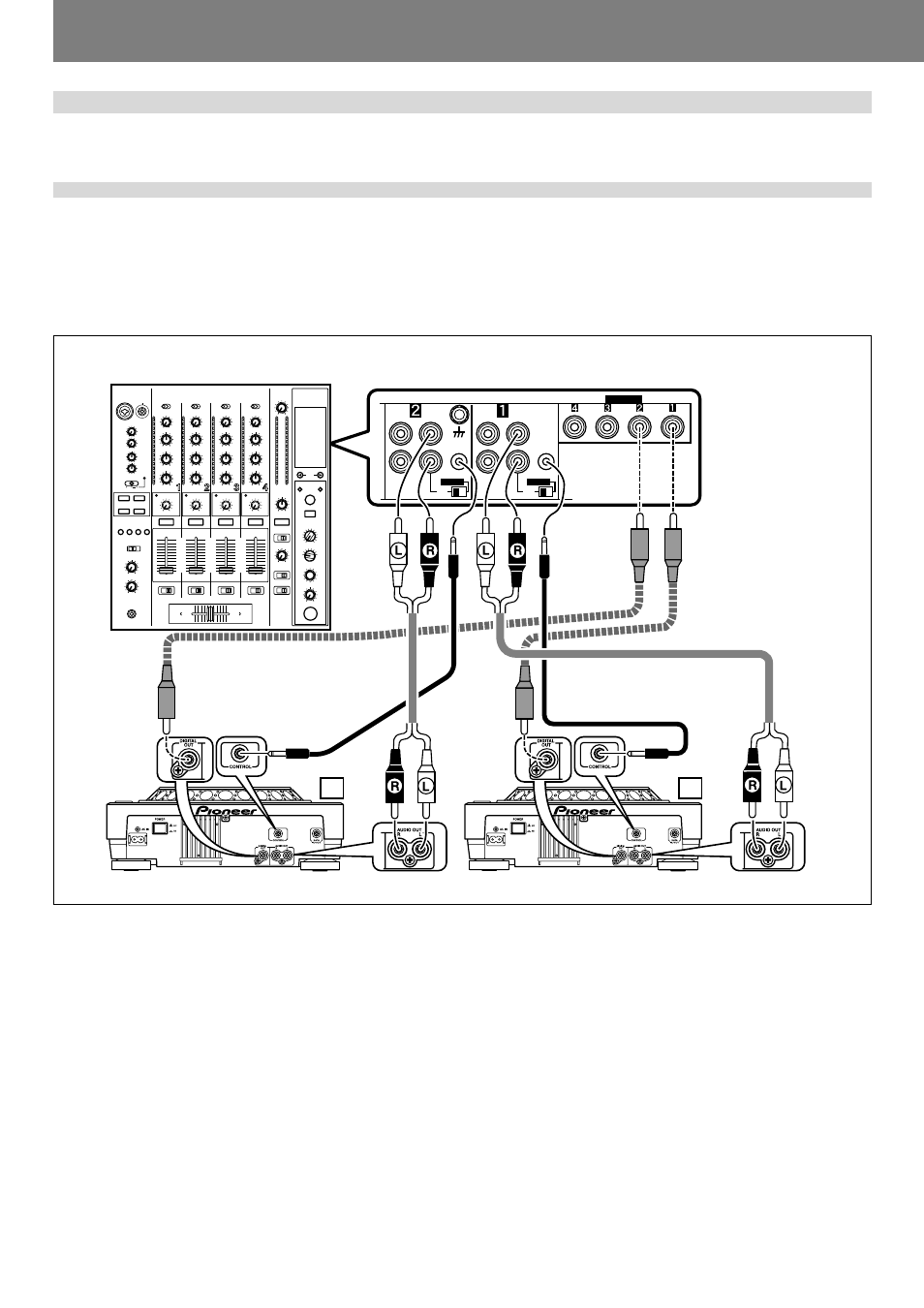

Пример подключения DJM-800:
SIGNAL GND
DIGITAL
CD
DIGITAL
CD
PHONO
CONTROL
CD
L
R
LINE
CONTROL
CD
L
R
DIGITAL IN
B A
CDJ-800MK2 CDJ-800MK2
DJM-800
Прилагаемый
аудиокабель
Прилагаемый
управляющий
кабель
Прилагаемый
аудиокабель
Прилагаемый
управляющий
кабель
Коаксиальный цифровой кабель
(имеется в продаже)
Коаксиальный
цифровой кабель
(имеется в продаже)
¶ При выполнении соединений с DJM-1000 прилагаемые аудиокабели могут быть использованы для подключения одного набора разъемов CD/LINE к плееру A, а другого
набора разъемов CD/LINE – к плееру B.
При выполнении цифровых аудиосоединений необходимо использовать имеющийся в продаже коаксиальный цифровой аудиокабель для соединения разъема DIGITAL
OUT [Цифровой выход], расположенного на CD-плеере, с одним из разъемов DIGITAL IN (от 4 до 6), расположенных на микшерном пульте DJM-1000.
¶ При подсоединении моделей DJM-600, DJM-300 èëè DJM-500 используйте прилагаемые аудиокабели для подключения разъемов CD1 к плееру A, а разъемов CD2 к
плееру B.
¶ При подсоединении моделей DJM-909 èëè DJM-707 используйте прилагаемые аудиокабели для подключения разъемов CH1 CD к плееру A, а разъемов CH2 CD к
плееру B.
¶ При подсоединении к DJM-3000 подключите плеер A к разъему CH-1 LINE 1, а плеер B – ê CH-2 LINE 3.
¶ При подсоединении данного CD-плеера к другим микшерным пультам подключайте разъемы AUDIO OUT [Аудиовыход], расположенные на плеере, к разъемам LINE IN
èëè AUX IN, расположенным на пульте. ( ★ НЕ ПОДКЛЮЧАЙТЕ к разъемам PHONO, т.к. это может привести к искажению звука.)
