17 (R)

Адаптер

переменного тока:

AW-PS300A

Генератор синхронизирующих

видеосигналов

Система TALLY/INCOM

Установите пункт ID в положение [MAIN]

Установите пункт TERMINATION в положение [OFF]

Управляющий сигнал наклонно-поворотного

устройства/камеры

10BASE-T

Видеомикшер,

генератор

спецэффектов

и т.п.

Сигнал G/L

Сигнал видео

Коаксиальный кабель

(BBC № PSF1/2M, BELDEN 8281)
Коаксиальный кабель

(BBC № PSF1/2M, BELDEN 8281)

Коммуникационная

гарнитура

Галогенная лампа

Система наклонно-

поворотного

устройства

Цветной монитор

(терминатор 75 Ом)

Адаптер

переменного тока:

AW-PS505A

Адаптер

переменного тока:

AW-PS505A

Коммуникационная

гарнитура

Коммуникационная

гарнитура

Адаптер

переменного тока:

AW-PS505A

Многофункциональный

контроллер

AW-RP655

Устройство

компенсации кабеля

AW-RC400

Установите пункт ID в положение [2]

Установите пункт TERMINATION в положение [1]

Установите пункт ID в положение [1]

Установите пункт TERMINATION в положение [1]

Многофункциональный

контроллер

AW-RP655

Многофункциональный

контроллер

AW-RP655

Адаптер

переменного тока:

AW-PS505A

Сигнал видео

Соединения

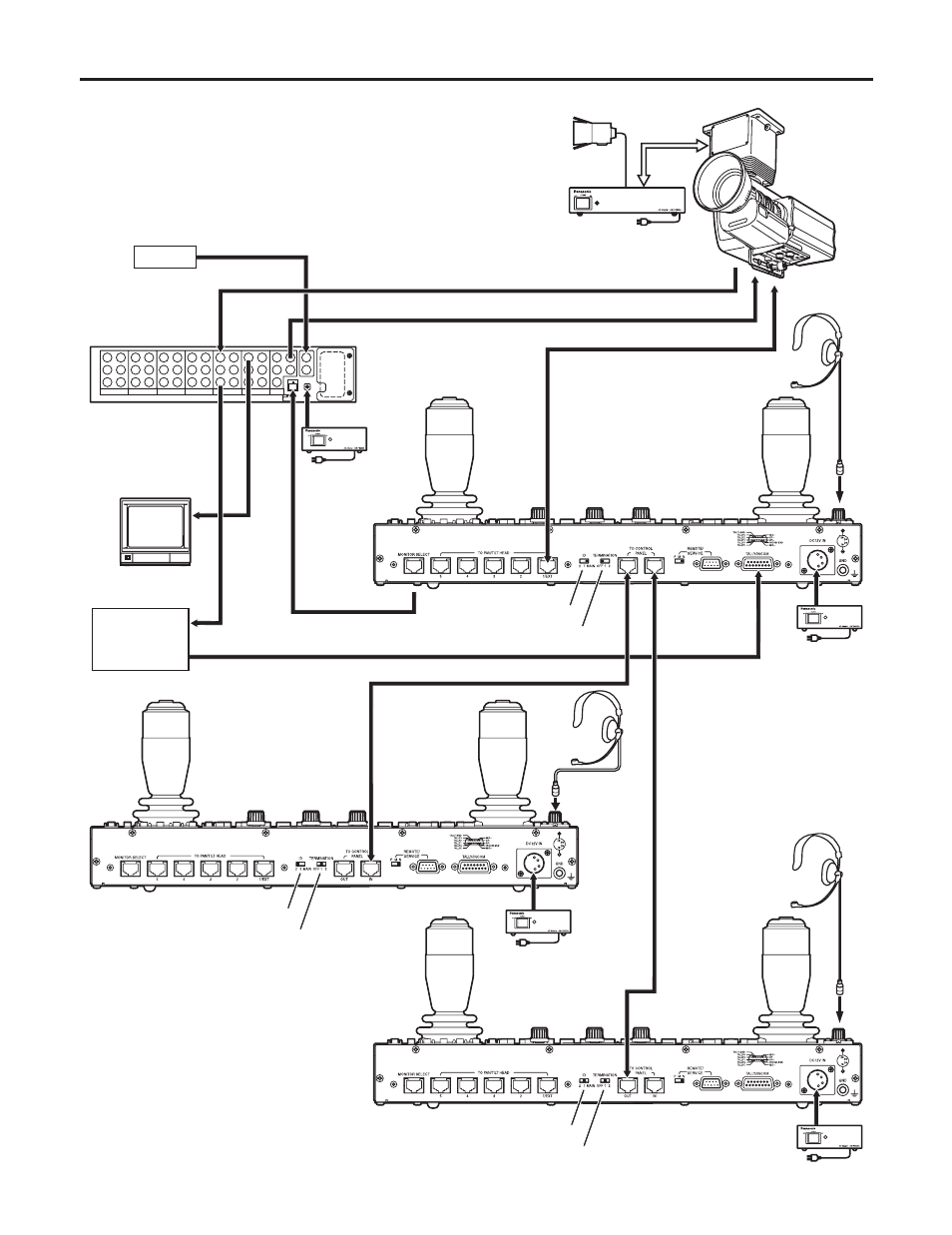

Пример конфигурации системы
