13 (R)

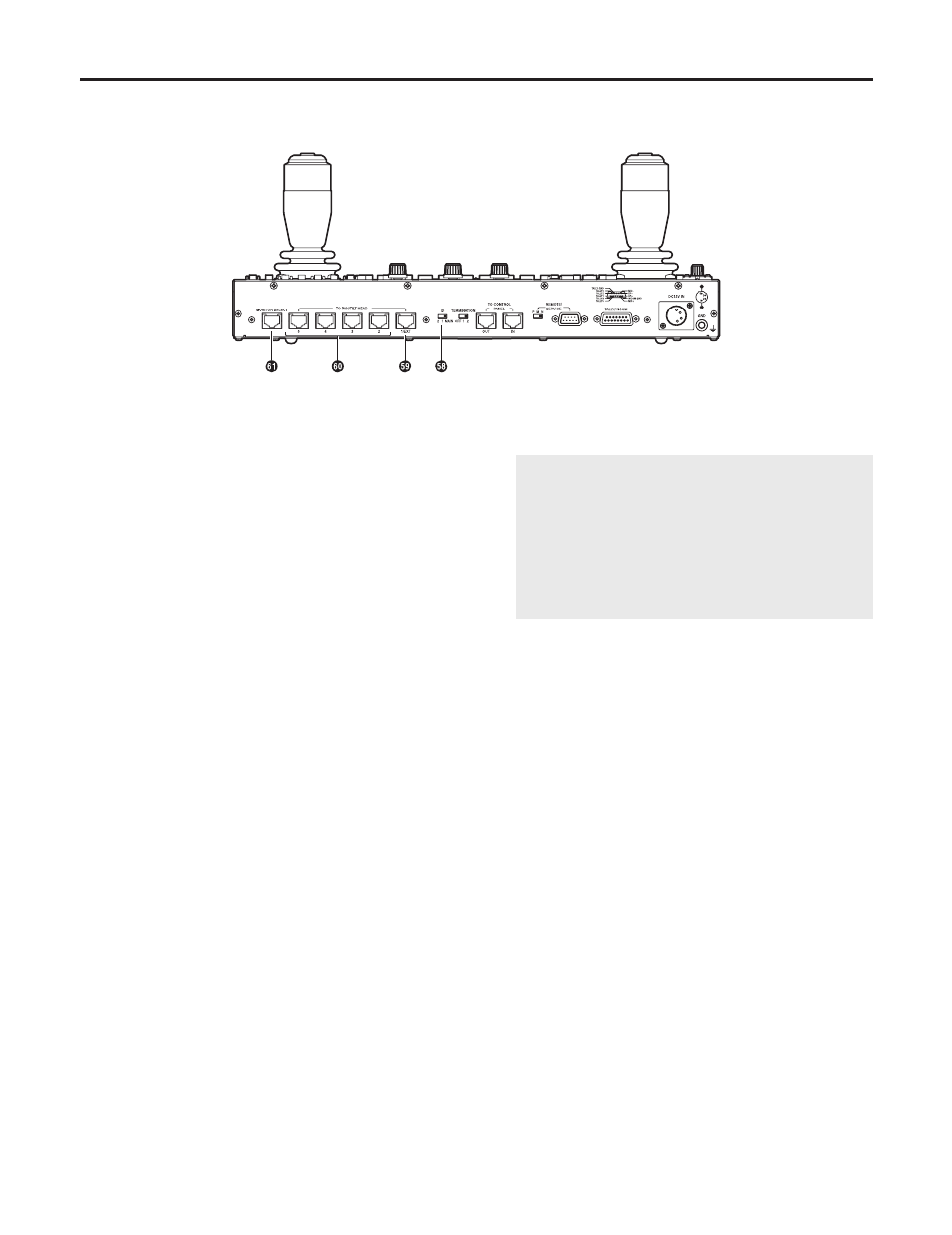

Компоненты и их функции

Переключатель ID (Установка при доставке: MAIN)
Переключайте для установки режима работы данного устройства.
Автономный режим:
Используются все функции данного устройства.
Режим дополнительной панели:
Если AW-RP655 работает в автономном режиме, данное устройство
будет работать в режиме дополнительной панели. В качестве
разъемов для внешних устройств могут использоваться только
разъем INCOM для гарнитур INCOM и гнездо TO CONTROL PANEL
IN/OUT.
Режим работы устанавливается, когда включается электропитание
данного устройства. Перед его установкой обязательно отключите
питание адаптера переменного тока, который обеспечивает
электропитание устройства. Примите во внимание тот факт, что
электропитание данного устройства не может быть отключено при
помощи переключателя OPERATE.
MAIN:
Работает в автономном режиме.
1/2:
Работает в режиме дополнительной панели.
В случае, если к системе подключены 2 дополнительные панели,
установите настройки каждой дополнительной панели в различные
значения.

Гнездо TO PAN/TILT HEAD 1/EXT
• Функционирует как разъем 1 наклонно-поворотного устройства,
если пункт EXT CONTROL OUT в меню установки контроллера
установлен в положение OFF (см. стр. 37).
Подключите кабель 10BASE-T (эквивалентный UTP 5 категории) к
разъему IP/RP наклонно-поворотного устройства.
Может быть удлинен максимум до 1000 м.
Используйте конвертер RS-232C/RS-422 и подключите его к
разъему управления RS-232C при подключении к AW-PH300,
AW-PH300A, AW-PH500 или AW-PH600.
• Функционирует как соединительный разъем наборного адаптера
AW-DU600, если пункт EXT CONTROL OUT в меню установки
контроллера установлен в положение ON (см. стр. 37).
Подключите кабель 10BASE-T (эквивалентный UTP 5 категории) к
разъему PAN/TILT CONTROL IN AW-DU600. Может быть удлинен
максимум до 1000 м.
Для получения дополнительной подробной информации
обращайтесь к инструкции по эксплуатации наборного адаптера
AW-DU600. Вместо этого используйте следующие термины:
• AW-RP605  AW-RP655
• Гнездо EXTERNAL CONTROL OUT
 Гнездо TO PAN/TILT HEAD 1/EXT
• По использованию данного устройства в системах с
AW-DU600 нет никаких ограничений по версии программного
обеспечения.

Гнездо TO PAN/TILT HEAD от 2 до 5
• Функционирует как разъемы с 2 по 5 наклонно-поворотного
устройства, если пункт EXT CONTROL OUT в меню установки
контроллера установлен в положение OFF (см. стр. 37).
Подключите кабель 10BASE-T (эквивалентный UTP 5 категории) к
разъему IP/RP наклонно-поворотного устройства.
Может быть удлинен максимум до 1000 м.
Используйте конвертер RS-232C/RS-422 и подключите его к
разъему управления RS-232C при подключении к AW-PH300,
AW-PH300A, AW-PH500 или AW-PH600.
• Не может использоваться, если пункт EXT CONTROL OUT в меню
установок контроллера установлен в положение ON (см. стр. 37).

Гнездо MONITOR SELECT
Подключите кабель 10BASE-T (эквивалентный UTP 5 категории) к
разъему MONI SEL IN устройства компенсации кабеля AW-RC400.
Может быть удлинен максимум до 50 м.
Видеосигнал с системы наклонно-поворотного устройства,
подключенного ко входному гнезду, номер которого выбран на
данном устройстве, будет направляться с разъемов MONITOR 1, 2
устройства AW-RC400.
