11 (R)

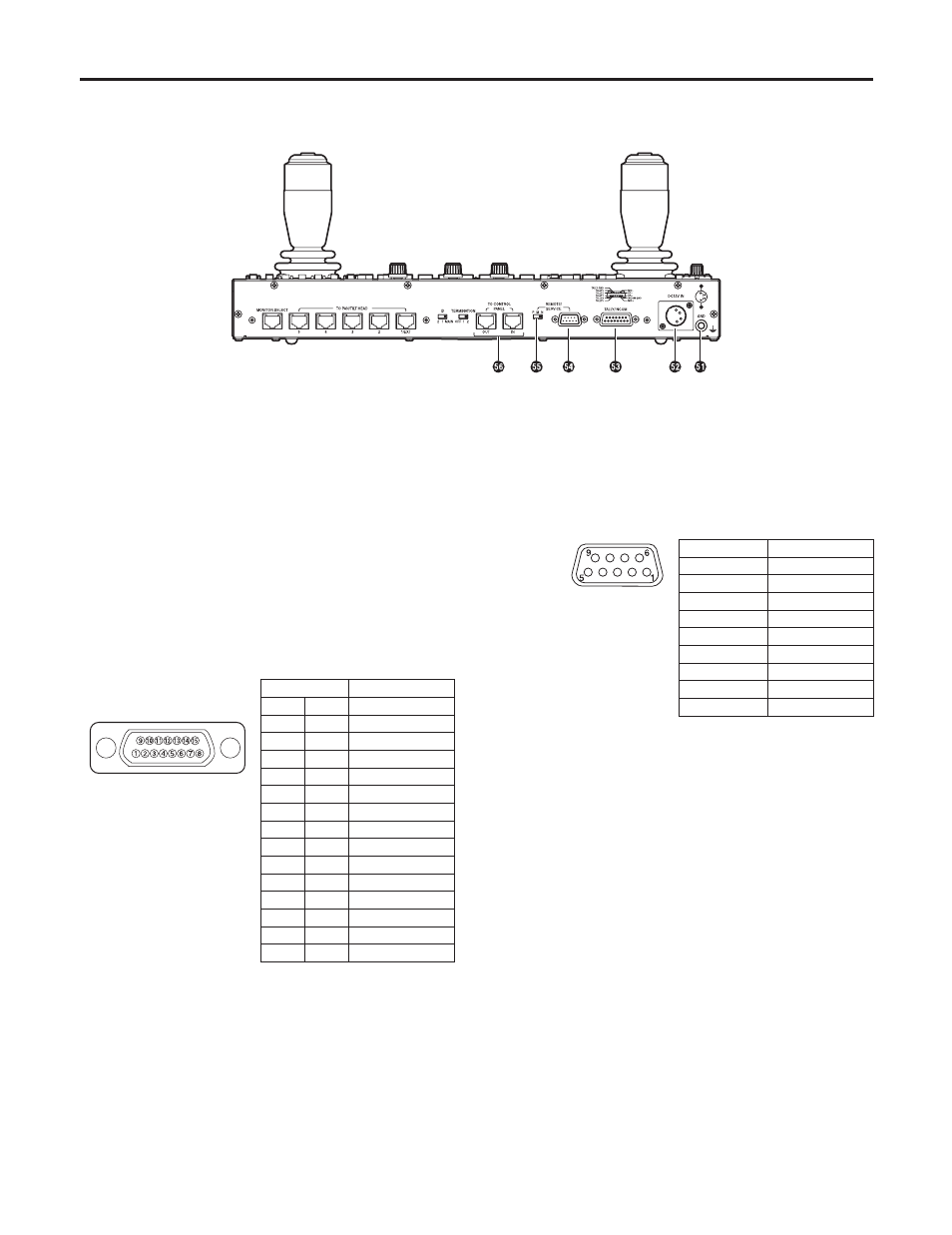

 Задняя панель разъемов
Компоненты и их функции

Разъем GND
Используйте для заземления устройства.

Разъем DC12V IN
Подключает адаптер переменного тока AW-PS505A (продается
отдельно).

Разъем TALLY/INCOM
Подключите данный разъем к разъему TALLY/INCOM на
видеомикшере или других устройствах.
Если разъем TALLY установлен на уровень GND, лампочка (  )
TALLY загорается. Не подавайте на данный разъем напряжение,
превышающее 5 В.
Штырь № Название сигнала
1 TALLY1
9 TALLY2
2 TALLY3
10 TALLY4
3 TALLY5
11 TALLY GND
4 –––
12 –––
5 –––
13 –––
6 MIC+
14 MIC–
7 INCOM GND
15 SP–
8 SP+
Подключите 4-кабельную систему INCOM к разъему INCOM.

Разъем REMOTE/SERVICE
К данному разъему подключается персональный компьютер
или другое внешнее оборудование, если требуется управление
системы наклонно-поворотного устройства с помощью данного
оборудования.
Штырь № Название сигнала
1 –––
2 RXD IN
3 TXD OUT
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
9 –––

Переключатель REMOTE/SERVICE
(Установка при доставке: N)
Переключатель выбора функции для разъема REMOTE/SERVICE.
При эксплуатации установите переключатель в положение “N”.

Разъем TO CONTROL PANEL IN
Разъем TO CONTROL PANEL OUT
Подключает оборудование AW-RP655 (дополнительная панель),
установленное в режим дополнительной панели.
Подключите гнездо IN данного устройства к гнезду OUT
дополнительной панели или гнездо OUT данного устройства к
гнезду IN дополнительной панели.
Подключения MIC и SP для соединения INCOM обращаются к
гнездам IN и OUT. Не соединяйте вместе гнезда IN или гнезда OUT.
Расположение штырьков,
вид сзади AW-RP655
