7 RU

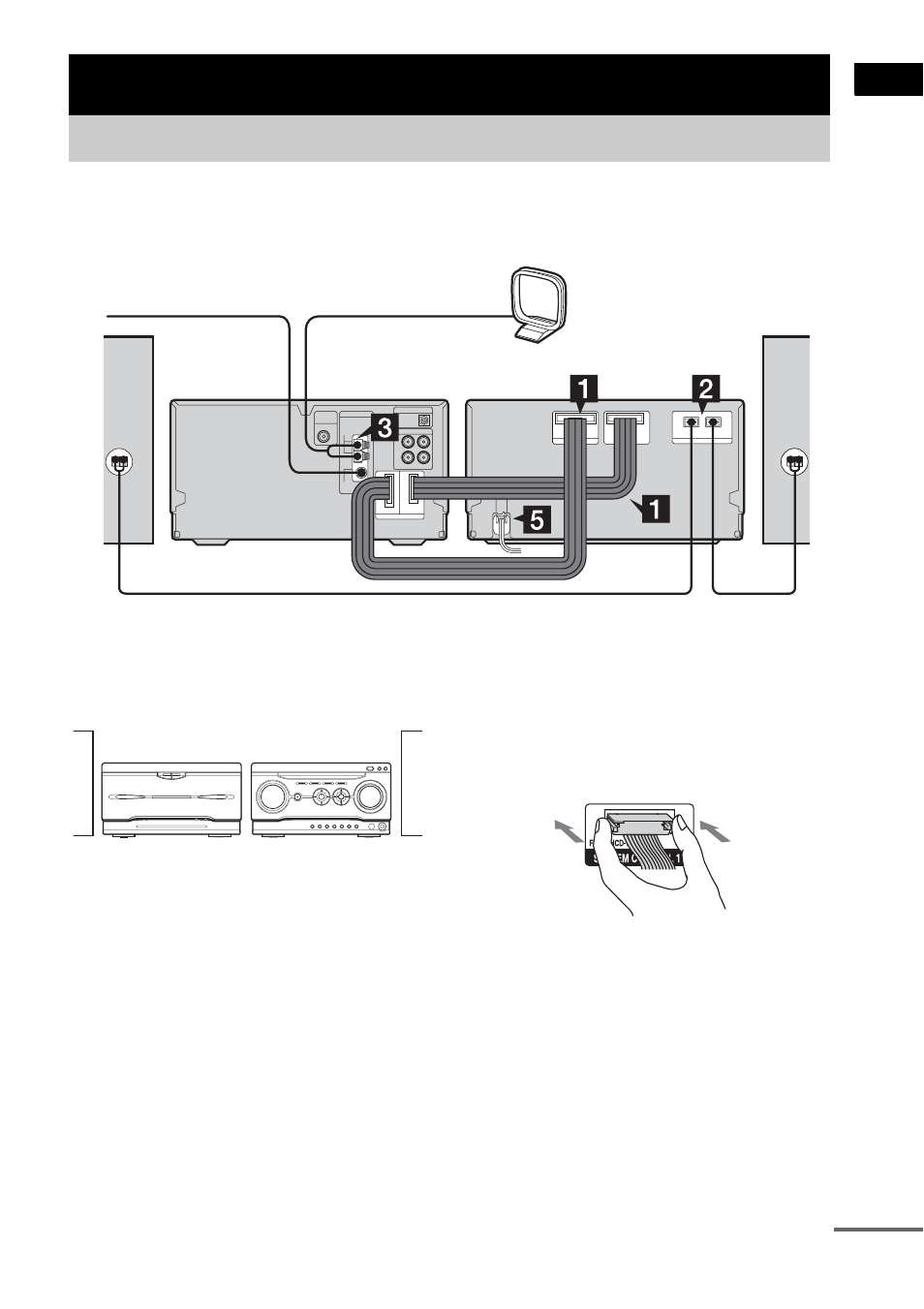

Выполните следующие действия пунктов с 1 по 5 для подсоединения Вашей системы
с помощью прилагаемых шнуров и принадлежностей. Австралийская модель
используется только для иллюстративных целей.
Подготовка
Расположите компоненты, как показано ниже.
1 Подсоедините управляющие кабели
системы к разъемам SYSTEM
CONTROL на кассетной деке.
Выполните подсоединение к гнезду с
соответствующим номером в
порядке, указанном на задней панели.
Примечание
Системный кабель используется для того,
чтобы передавать сигналы и электропитание
между компонентами для выполнения
взаимосвязанных операций.
Убедитесь, что разъем вставлен горизонтально
до защелкивания на месте. В противном случае
система не будет функционировать
надлежащим образом.
Подготовка к эксплуатации
Подсоединение системы
Рамочная
антенна АМ
Передняя акустическая
система (правая) Передняя акустическая
система (левая)
Проволочная
антенна FМ
КД-
проигрыватель/
Тюнер Усилитель/
Кассетная
дека
Усилитель/
Кассетная дека КД-проигрыватель/
Тюнер
продолжение следует
