Установка

системной платы

1.

Установите

системную плату в соответствующий отсек компьютера.

2.

Заверните

винты, которыми системная плата крепится к компьютеру.

3.

Подсоедините

кабели системы LVDS и стыковочной платы к системной плате.

4.

Установите

:

a) стыковочную плату
b) переднюю камеру
c) динамик
d) аккумулятор
e) нижнюю крышку

5.

Выполните

процедуры, приведенные в разделе После

работы

с

внутренними

компонентами

компьютера

.

Извлечение

задней камеры

1.

Выполните

процедуры, приведенные в разделе Подготовка

к

работе

с

внутренними

компонентами

компьютера

.

2.

Снимите

:

a) нижнюю крышку
b) аккумулятор
c) динамик
d) переднюю камеру
e) системную плату

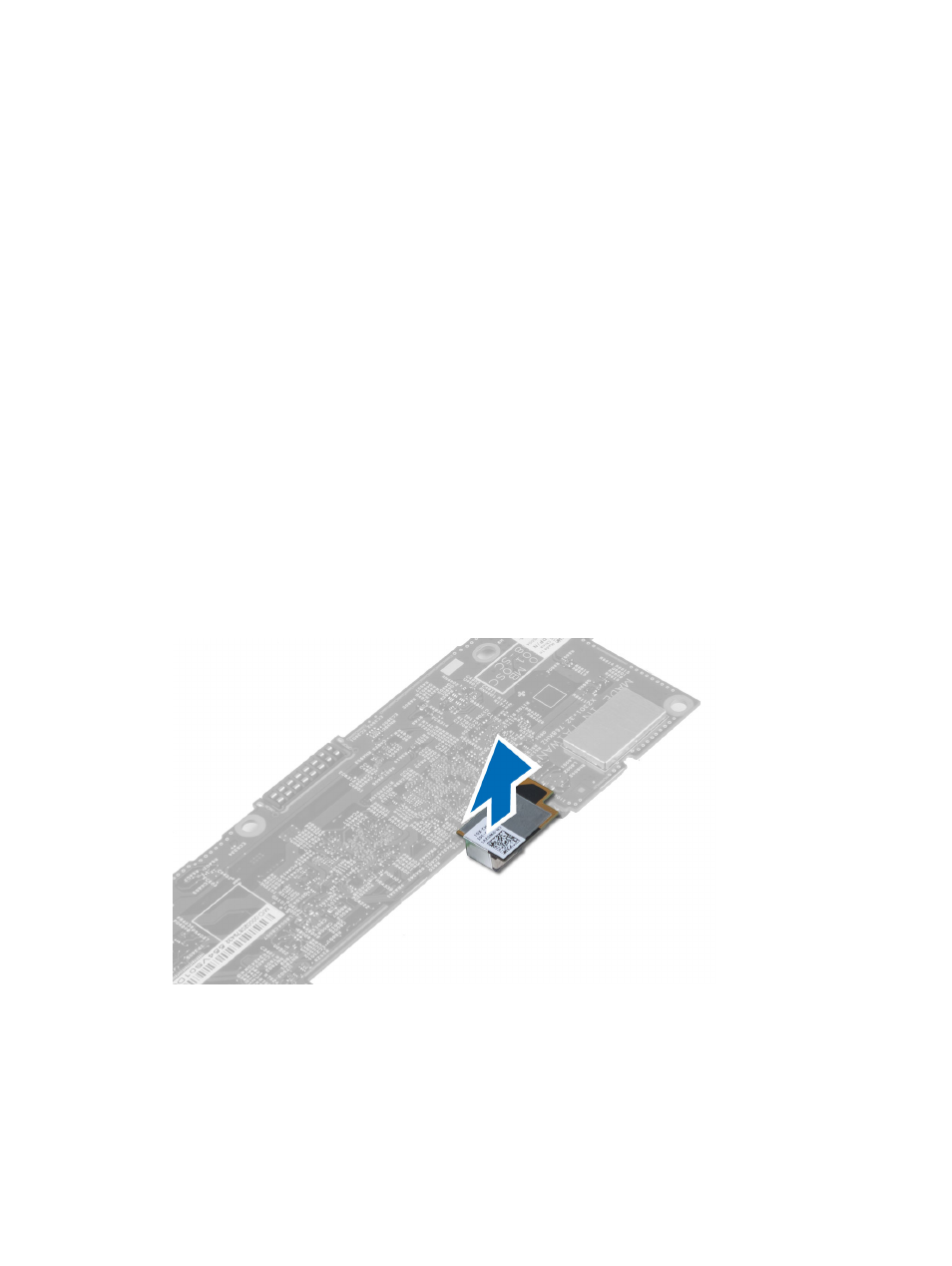

3.

Снимите

модуль камеры с ситемной платы.

Установка

задней камеры

1.

Установите

модуль камеры в соответсвующий слот на системной плате.

2.

Установите

:

17
