Подключение проектора

13

2

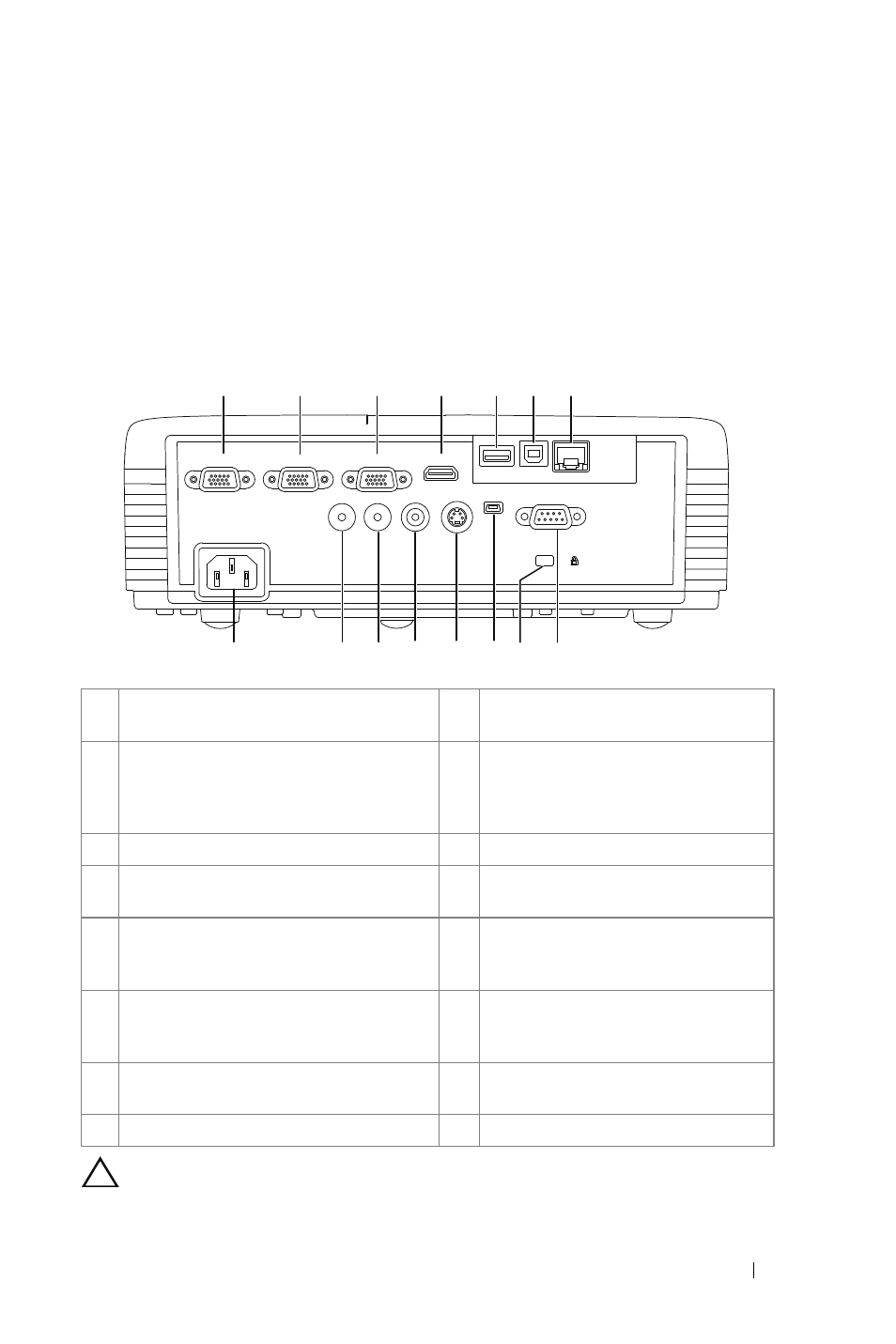

Подключение проектора

ВНИМАНИЕ!

Перед выполнением любых приведенных ниже

процедур выполните инструкции по технике безопасности,

приведенные на стр. 11.

1 Выходной разъем VGA (для

сквозного подключения монитора)

9 Разъем защитного тросика

2 Разъем входа VGA-A (D-Sub)

10 Мини-разъем USB (тип B) для

дистанционного подключения

мыши, функции взаимодействия

и обновления встроенного ПО

3 Разъем входа VGA-B (D-Sub)

11 Разъем S-Video

4 Разъем HDMI

12 Разъем композитного

видеосигнала

5 Разъем USB типа A для просмотра

файлов с USB флэш-накопителя

(встроен в модель S320wi)

13 Разъем выхода аудио

6 Разъем USB типа В для отображения

файлов с USB флэш-накопителя

(встроен в модель S320wi)

14 Разъем аудиовхода

7 Раъем RJ45 (встроен в модель

S320wi)

15 Разъем кабеля питания

8 Разъем RS232

VGA-A IN

VGA-OUT

VGA-B IN

HDMI

Audio-In

Audio-Out

Composite

S-Video

Mini-USB

RS232

RJ45

DOUSB

USB-A

3

4

5

6

7

9

1

2

8

15

12

13

14

10

11
