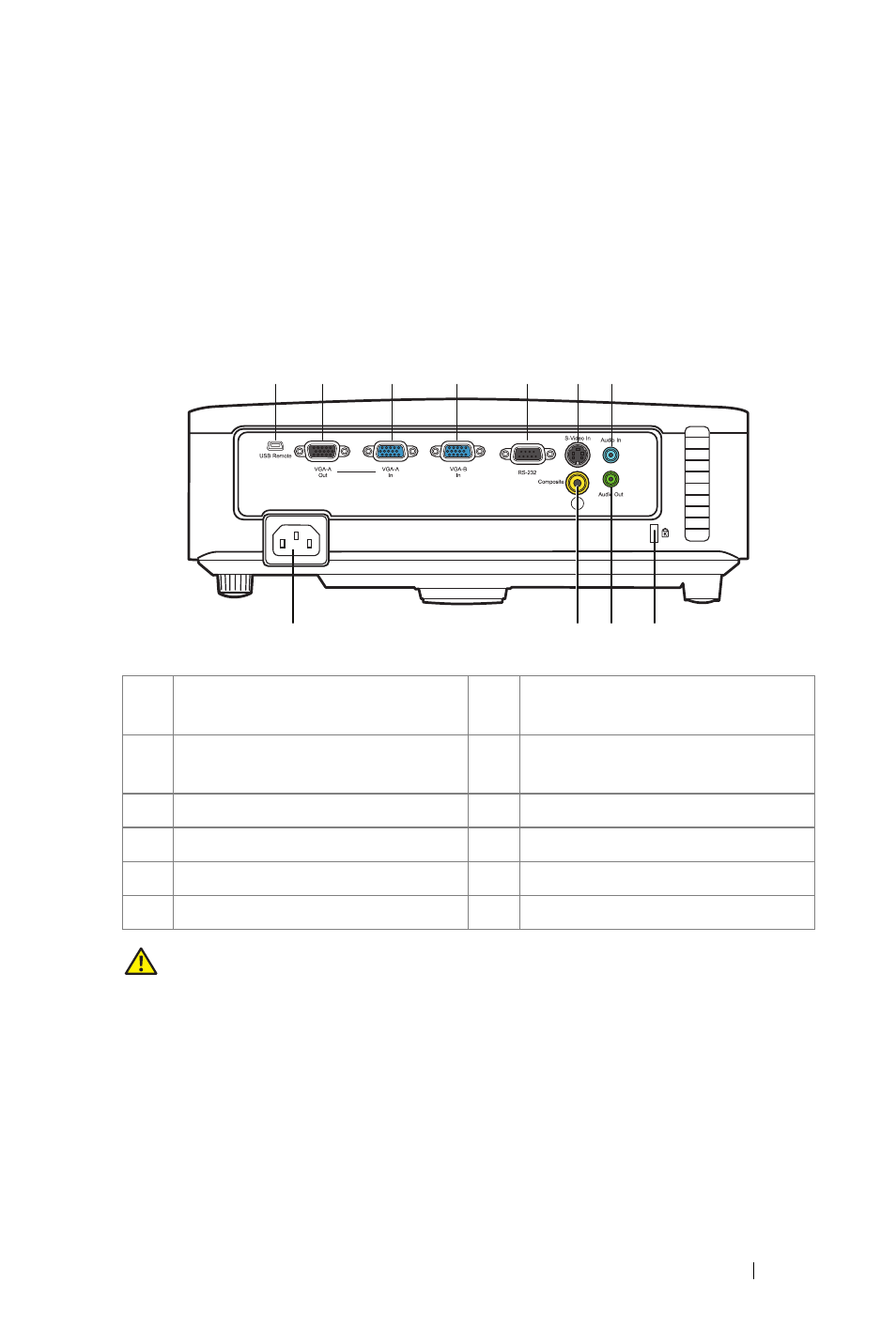

Подключение проектора

9

2

Подключение проектора

ПРЕДУПРЕЖДЕНИЕ:

Перед выполнением любых

приведенных ниже процедур выполните инструкции по
технике безопасности, приведенные на стр. 7
.

1

Дистанционный разъем мини
USB (тип B)

7

Разъем аудиовхода

2

VGA-A выход (через цепь
монитора)

8

Слот для предохранительного
кабеля

3

VGA-A вход (D-sub) разъем

9

Разъем аудиовыхода

4

VGA-В вход (D-sub) разъем

10 Разъем композитного видео

5

RS232 гнездо

11 Разъем сетевого кабеля

6

Разъем S-видео

3

4

5

1

2

6 7

8

11

9

10
