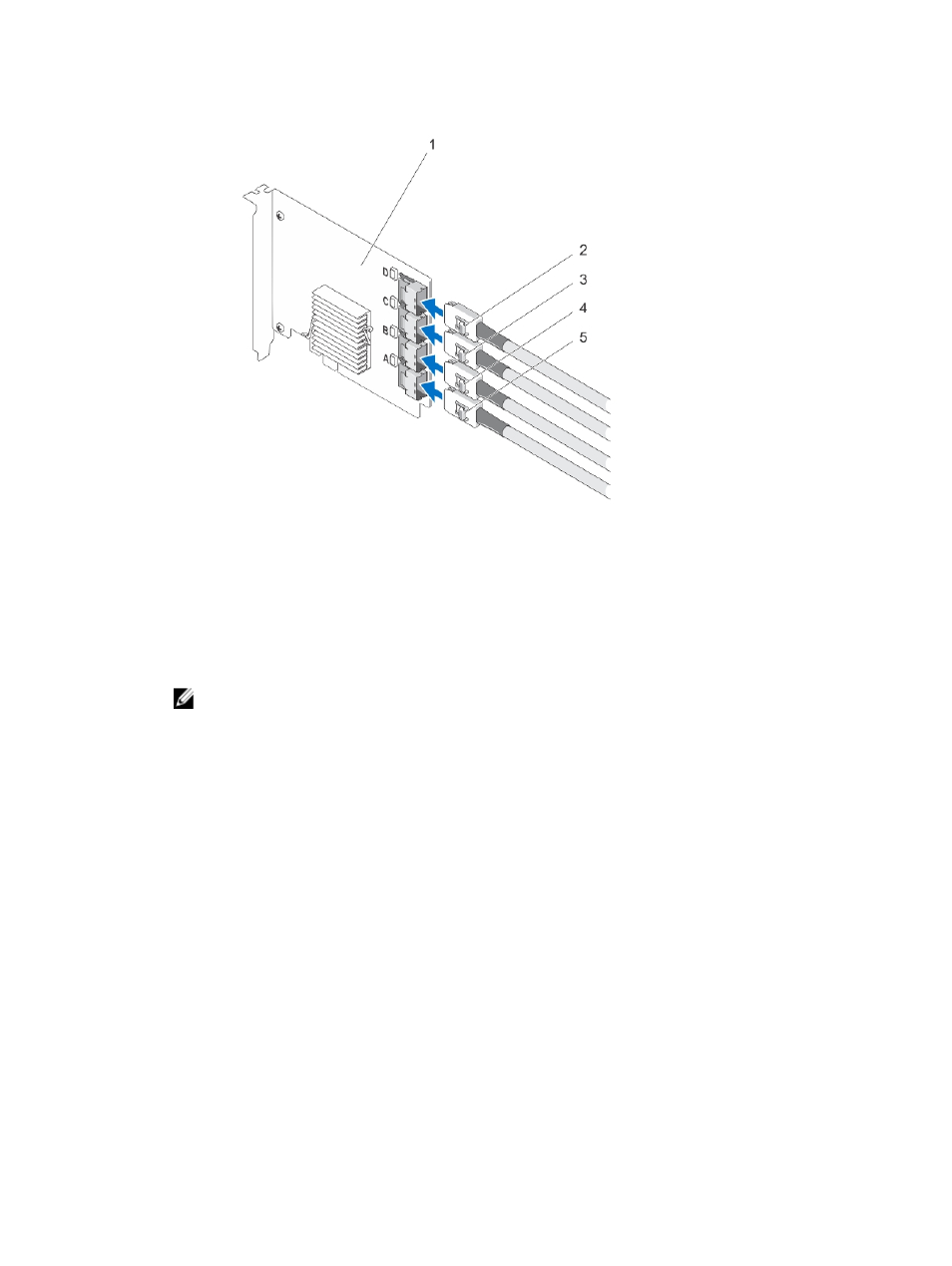

Рисунок

6. Подключение платы адаптера расширения PCIe с помощью кабелей

1. плата адаптера расширения PCIe
2. Ctrl PCIe D
3. Ctrl PCIe C
4. Ctrl PCIe B
5. Ctrl PCIe A

ПРИМЕЧАНИЕ

: В зависимости от максимального количества устройств PCIe SSD, поддерживаемых

системой

, может потребоваться несколько кабелей PCIe SSD.

Снятие

модульной платы расширения PCIe

Выполните

указанные ниже действия, чтобы снять модульную плату расширения PCIe.

1.

Выньте

модульную систему из корпуса модульной системы.

2.

Снимите

крышку корпуса системы.

3.

Демонтируйте

системную плату и поместите ее на устойчивую плоскую поверхность.

4.

Аккуратно

потяните и отсоедините разъем модульной платы расширения от разъема системной платы.

Дополнительные

сведения см. на рис. «Снятие и установка модульной платы расширения PCIe».

5.

Извлеките

модульную плату расширения PCIe из системной платы.

Дополнительные

сведения см. на рис. «Снятие и установка модульной платы расширения PCIe».

6.

Установите

системную плату на место.

7.

Установите

крышку системы на место.

8.

Установите

модульную систему обратно в корпус.

Обновленный

список микропрограмм и инструкции по установке см. в документации к системе,

опубликованной

по адресу dell.com/support/manuals.
