4.

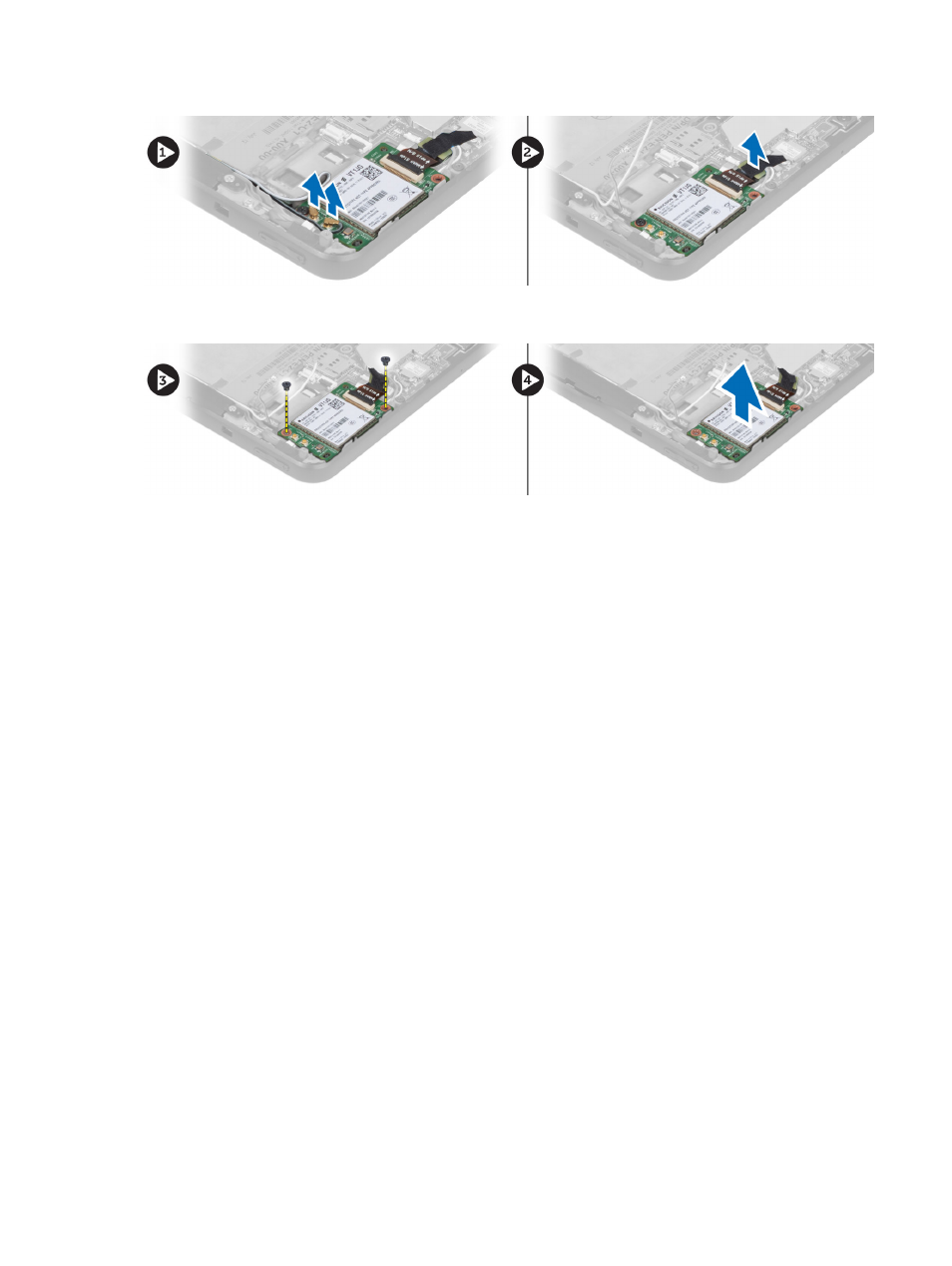

Выверните

винты, которыми плата WWAN крепится к системной плате и приподнимите ее, чтобы извлечь

из

компьютера.

Установка

платы беспроводной глобальной сети (WWAN)

1.

Вставьте

плату WWAN в слот.

2.

Затяните

винты, которыми плата WWAN крепится к корпусу компьютера.

3.

Подсоедините

параллельный кабель системной платы к плате WWAN.

4.

Подсоедините

антенны в соответствии с цветовым кодом на плате WWAN.

5.

Установите

:

a) устройство чтения смарт-карт
b) нижнюю крышку
c) аккумулятор

6.

Выполните

процедуры, приведенные в разделе После

работы

с

внутренними

компонентами

компьютера

.

Извлечение

стыковочной платы

1.

Выполните

процедуры, приведенные в разделе Подготовка

к

работе

с

внутренними

компонентами

компьютера

.

2.

Снимите

:

a) аккумулятор
b) нижнюю крышку
c) устройство чтения смарт-карт
d) плату WWAN
e) динамик
f) переднюю камеру

3.

Приподнимите

фиксатор разъема и отсоедините гибкий кабель питания стыковочной платы от разъема.

24
