Инструкция по эксплуатации Dell PowerVault 122T SDLT 320 (Autoloader)
Страница 19
смонтирован на столе
, выверните винты на передней крышке и три дополнительных винта с каждой стороны.

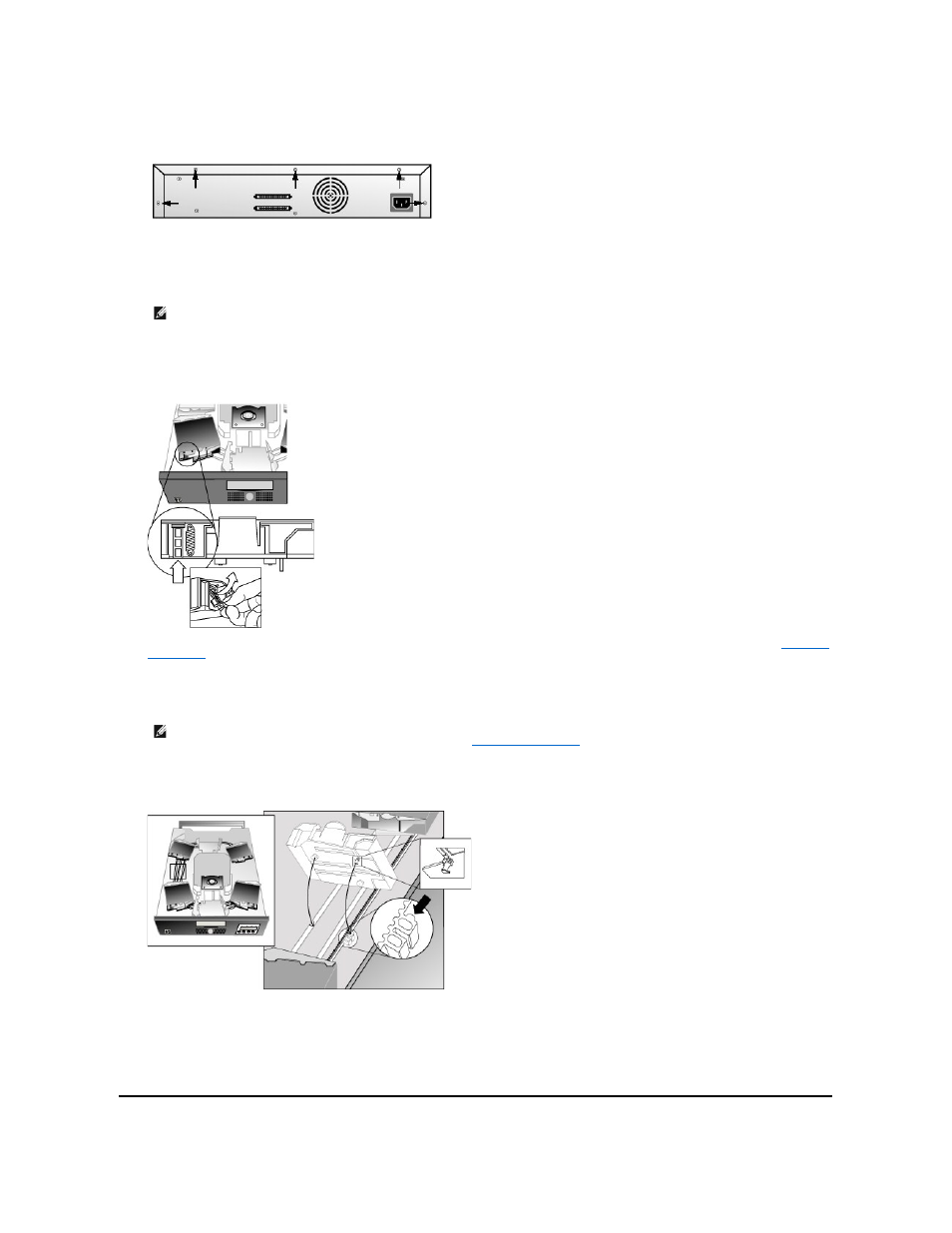

Выверните только указанные винты на задней крышке
.
6.
Перед поднятием сдвиньте верхнюю крышку назад
.
7.
После того
, как крючки верхней крышки выйдут из края крышки дисплея на передней панели, поднимите и снимите верхнюю крышку.
8.
Поднимите держатель картриджа
, проделав это для каждого картриджа, который необходимо извлечь, вертикально вверх от автозагрузчика.
9.
На каждом из держателей осторожно оттяните запорный рычажок в сторону от держателя
, при этом картридж извлечется из держателя.
Оттяжка отжимного рычажка картриджа
10.
11.
Убедитесь
, что валики в нижней части держателя выровнены по направляющим.
12.
Убедитесь
, что штырьки внизу каждого держателя вставлены каждый в свой хомут на ремне автозагрузчика.
Установка держателей
13.
Вставьте штифт в днище держателя картриджа в отверстие в ремне
, а затем осторожно поверните держатель картриджа для его закрепления
на ремне
.
14.
Убедитесь
, что держатель должным образом установлен на ремне, мягко нажав на верхнюю часть держателя и плавно подвигав его вперед и
назад
. Если он правильно прикреплен к ремню, он не должен двигаться. Если держатель двигается, его нужно переустановить.
15.
Поставьте на место верхнюю крышку автозагрузчика
, заверните винты крышки и закрепите монтажные кронштейны (при монтаже в стойке).
ПРИМЕЧАНИЕ
. Чтобы извлечь держатель, находящийся прямо перед отсеком вставки/извлечения, осторожно поверните
поворотный магазин против часовой стрелки
, потянув за ремень или держатели, пока держатель с извлекаемым
картриджем не выйдет из зоны отсека вставки
/извлечения.
ПРИМЕЧАНИЕ
. На ремне имеются лишние неиспользуемые хомуты. На нужных хомутах имеются дополнительные
выпуклости на наружной части каждого хомута
(см. раздел "
").
