Панели кнопки питания и мультимедийных кнопок
Руководство по обслуживанию
Извлечение панелей кнопки питания и мультимедийных кнопок
Установка панелей кнопки питания и мультимедийных кнопок
Извлечение панелей кнопки питания и мультимедийных кнопок
1.
Выполните действия
, описанные в разделе
Перед началом работы с компьютером
.
2.
Снимите шарнирную крышку
(смотрите раздел
Снятие шарнирной крышки
).
3.
Снимите клавиатуру
(см.
Извлечение клавиатуры
).
4.
Отсоедините кабель панели мультимедийных кнопок от системной платы
.
5.
Извлеките винт
M2 x 3 мм, фиксирующий панель кнопки питания на подставке для рук.
6.
Извлеките винт
M2 x 3 мм, фиксирующий панель мультимедийных кнопок на подставке для рук.
7.
Сдвиньте панель кнопки питания влево и приподнимите панели кнопки питания и мультимедийных кнопок
, извлекая их из компьютера одним
движением
.
8.
Отсоедините кабель панели кнопки питания от разъема
, расположенного снизу панели мультимедийных кнопок.
Установка панелей кнопки питания и мультимедийных кнопок
ПРЕДУПРЕЖДЕНИЕ
:
Перед тем как приступить к выполнению операций данного раздела
, выполните указания по технике безопасности,
прилагаемые к компьютеру
.
ВНИМАНИЕ
:
Панель кнопки питания и мультимедийных кнопок следует извлекать и устанавливать как единое целое
.

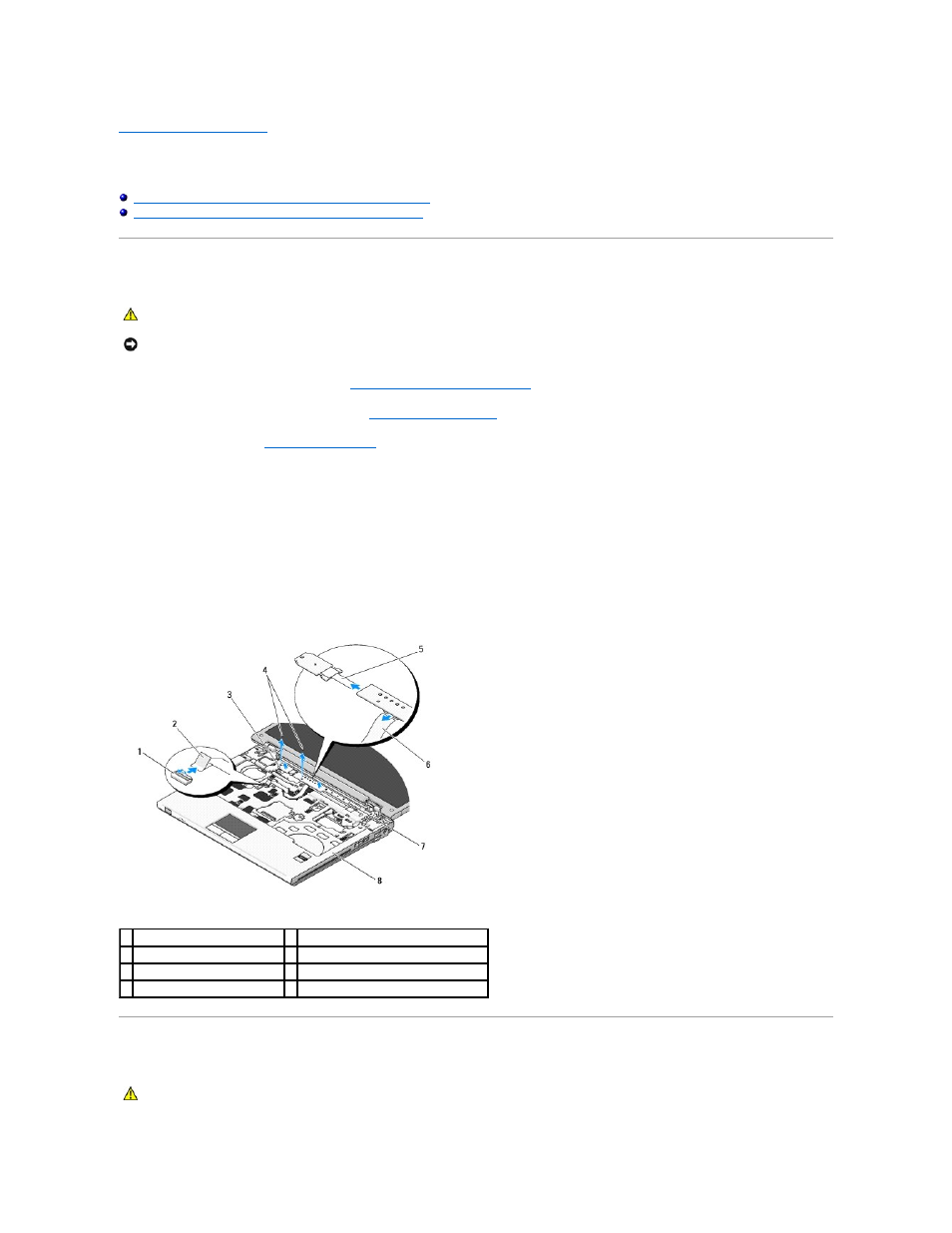

1 разъем на системной плате
2 кабель панели мультимедийных кнопок
3 панель кнопки питания
4 винты M2 x 3 мм (2)
5 кабель панели кнопки питания 6 кабель панели мультимедийных кнопок
7 мультимедийная панель
8 подставка для рук
ПРЕДУПРЕЖДЕНИЕ
:
Перед тем как приступить к выполнению операций данного раздела
, выполните указания по технике безопасности,
прилагаемые к компьютеру
.
