Описание системы
9
Светодиодные индикаторы салазок

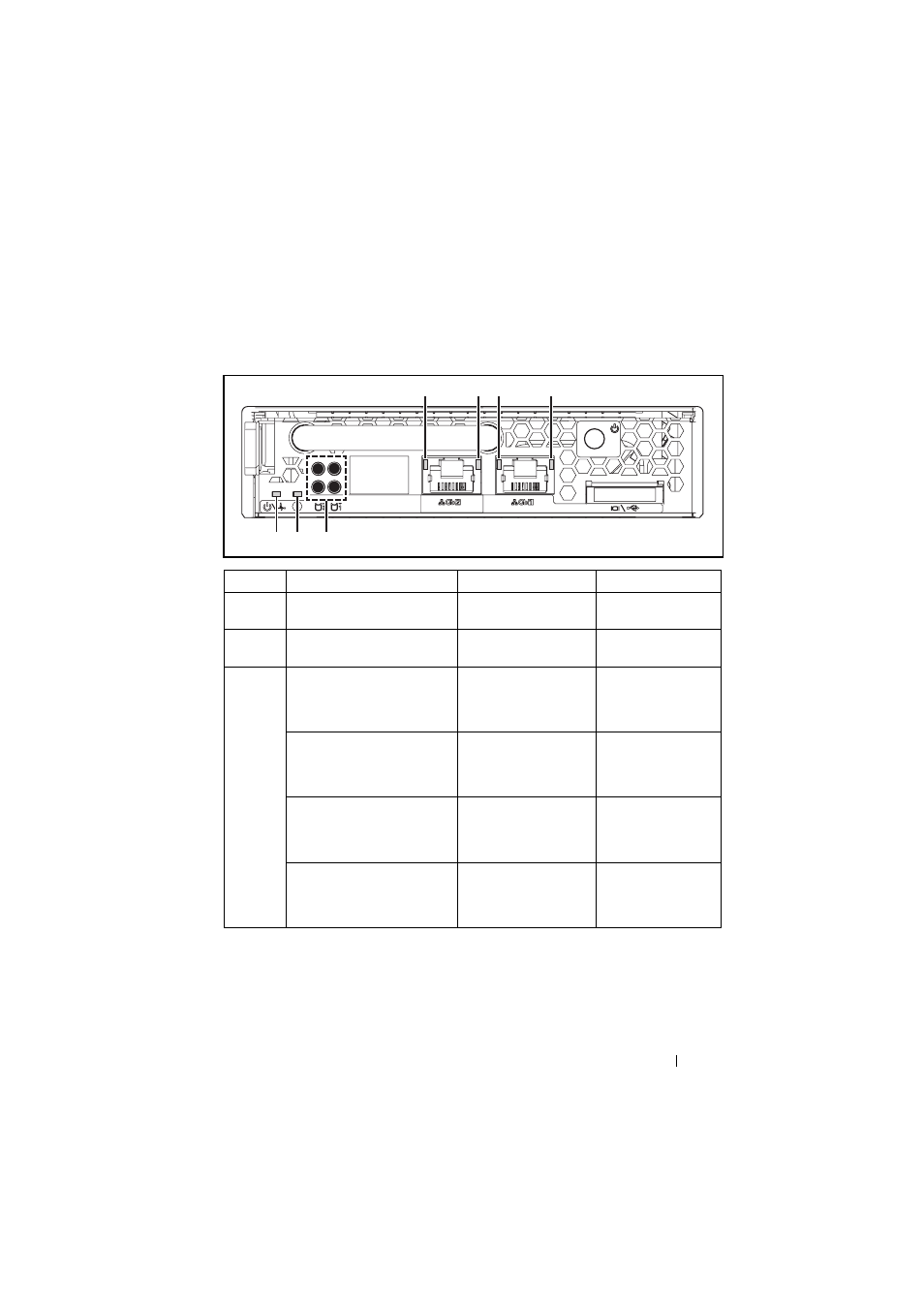

Рис. 1-2.
Светодиодные индикаторы салазок (вид с поворотом
против часовой стрелки на 90
°)
Номер
Элемент
Состояние
Описание
4, 2
Индикатор подключения к
локальной сети
Выкл.
Нет подключения
3, 1
Индикатор передачи
данных по локальной сети
Выкл.
Нет передачи
данных
Индикатор подключения к
локальной сети
Индикатор передачи
данных по локальной сети
Горит зеленым
цветом
Выкл.
Подключение
Нет передачи
данных
Индикатор подключения к
локальной сети
Индикатор передачи
данных по локальной сети
Горит зеленым
цветом
Выкл.
Подключение
Передача данных
на скорости
10 мбит/с
Индикатор подключения к
локальной сети
Индикатор передачи
данных по локальной сети
Мигающий зеленый
Горит зеленым
цветом
Подключение
Передача данных
на скорости
100 мбит/с
Индикатор подключения к
локальной сети
Индикатор передачи
данных по локальной сети
Мигающий зеленый
Горит желтым
цветом
Подключение
Передача данных
на скорости
1 гбит/с
4
3
2
1
5
6
7
0
1
3
2
